3.5位段码液晶显示器件结构设计

　　做了十几年消费类电子和小型工业仪表的结构设计，段码液晶屏的选型和配套结构设计几乎是每个小项目都绕不开的环节，这次做的3.5位段码液晶结构，完全是照着量产可用的边界来搭的，没有花里胡哨的冗余设计。先从实际应用场景说，这类3.5位段码屏的适用面其实比很多人想的要广，手持数字万用表的读数区、家用燃气表的剩余气量显示、便携测温枪的温度示数、小型台式电源的电压电流显示、电动车充电器的充电状态指示，甚至很多低端电子秤的称重读数，用的都是这类结构的段码屏——它不需要复杂的点阵驱动，靠段电极的通断就能组合出数字和少量固定标识，成本比点阵屏低一个量级，功耗更是微安级，用纽扣电池供电的设备跑个三五年完全不用换电源，这也是它在低复杂度数显场景里长盛不衰的核心原因。

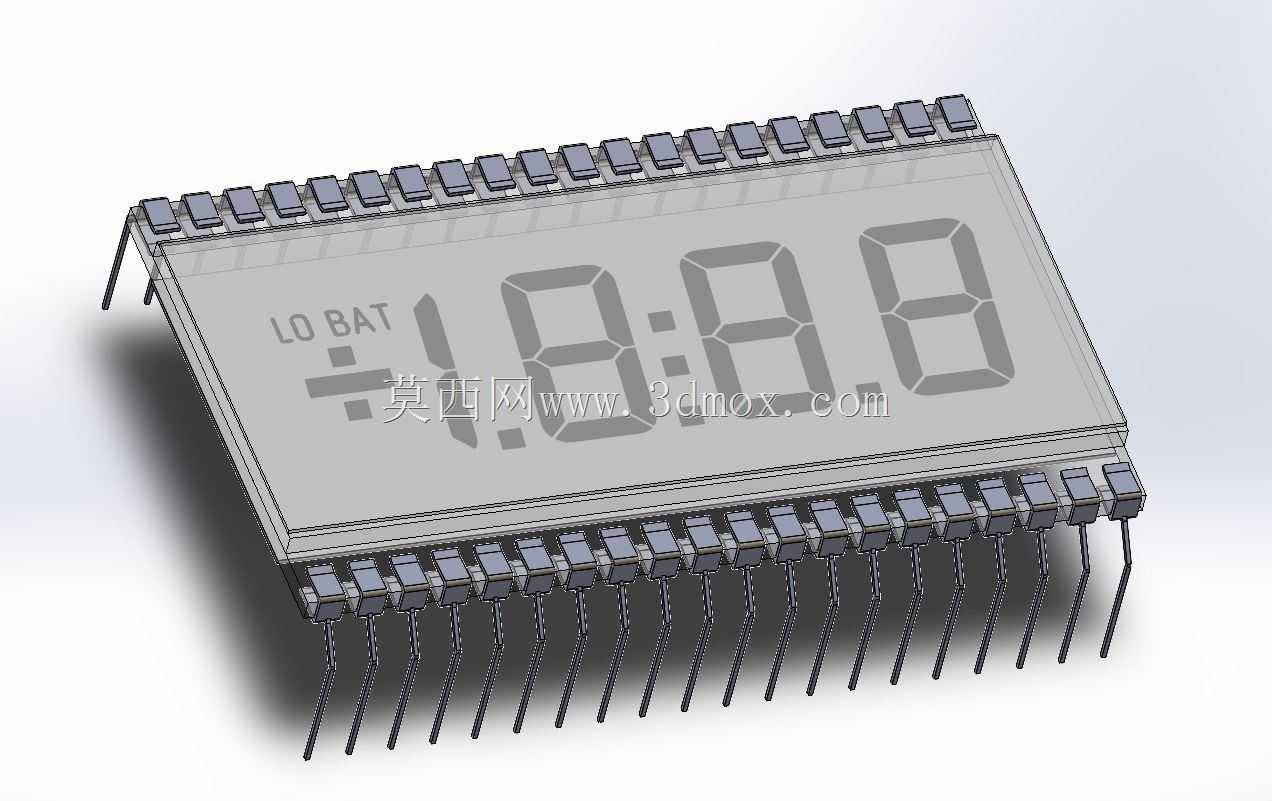

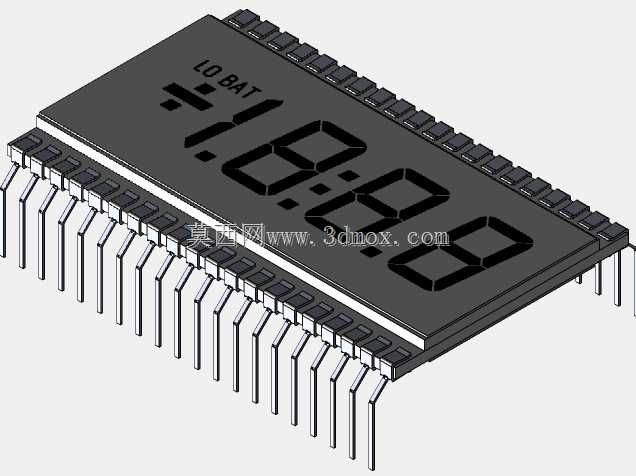

　　说回这个器件本身的功能特性，3.5位的规格意味着它最大能显示1999的数值，最高位只能点亮1或者全灭，剩下三位是完整的7段码结构，可以显示0-9的全数字，除了数字段之外，屏面还预留了LO BAT低电压提示标识段，刚好对应电池供电设备的电量提醒需求，不用额外加指示灯就能把低电提示做在屏上，省掉PCB上的灯位和导光结构。整个屏的结构是典型的COB绑定封装形式，玻璃基板是薄型钠钙玻璃，上下两层玻璃夹着液晶层，四周用环氧胶封边，引脚从玻璃两侧引出，是标准的1.27mm间距金属插脚，插脚长度刚好够穿过1.6mm厚的PCB后过波峰焊，不会因为脚太长导致焊接后歪斜，也不会因为脚短够不到焊盘。

　　设计的时候最先卡的是安装边界，这类屏的安装不能硬压玻璃，所以结构上预留了0.3mm的缓冲间隙，屏体和前壳的显示窗口之间要贴一层薄的泡棉胶圈，一方面挡灰尘从窗口缝隙进到屏和外壳之间，另一方面抵消外壳注塑的缩水公差，避免装配时硬顶到玻璃导致屏裂。玻璃的厚度是1.1mm，加上两侧引脚的总厚度不超过2.8mm，整个屏的外形长宽比是按照常用的仪表开窗比例做的，显示区的中心和外壳窗口的中心同轴度公差控制在0.2mm以内，避免装配后数字偏出窗口可视区。引脚的排布是对称设计的，左右两侧的引脚数量一致，驱动IC绑定在屏背面的中心位置，刚好避开PCB上其他元器件的高位，不会和周边的电容电阻产生结构干涉。

　　很多新手设计的时候容易忽略段码屏的视角问题，这个结构在建模的时候就把液晶层的预倾角参数考虑进去了，最佳观察视角是垂直于屏面偏下15度，刚好对应人站在设备前方低头看仪表的常规视角，不会出现从正面看发虚、侧着看反而清晰的问题。另外屏的金属插脚做了预折弯处理，不是完全直的，插装的时候有一定的形变余量，就算PCB的焊盘孔位有0.1mm左右的偏移，也能靠引脚的微形变顺利插装，不会把玻璃的封边撬裂。还有个细节是屏背面的驱动IC区域预留了绝缘胶的位置，建模的时候特意留了0.15mm的胶层厚度空间，避免装配时IC和PCB上的走线短路，也能防止生产过程中静电打坏驱动芯片。

　　从结构可靠性角度说，这个屏的抗振设计是按照便携设备的跌落标准来的，引脚的折弯半径不小于0.5mm，避免反复形变后金属疲劳断脚，屏体和PCB之间除了引脚焊接之外，还预留了点固定胶的位置，在屏的四个角点少量硅橡胶，就能把屏和PCB粘成一个整体，设备跌落的时候不会因为屏的惯性拉扯引脚导致开焊。另外封边胶的宽度是均匀的0.8mm，建模的时候没有做任何突出的胶边，不会因为胶边凸起导致装配时屏放不进外壳的安装槽里。

　　做这类小器件的三维模型，最忌讳的就是只画个外观样子，不考虑实际生产装配的细节，比如很多网上随便找的段码屏模型，引脚间距不对、玻璃厚度不对，导进结构里之后要么装不进外壳，要么焊盘对不上，最后打样回来才发现问题，浪费开模和打样的成本。这个模型的所有尺寸都是照着量产物料的实际公差做的，不管是拿来做结构配合验证，还是做设备的装配干涉检查，都能直接用，不用再反复调整尺寸。比如引脚的宽度是0.5mm，焊盘对应的开孔是0.8mm，刚好符合波峰焊的工艺要求，不会出现孔太小插不进去、孔太大焊锡流到孔背面的问题。显示区的段码形状也是按照实际开模的段形做的，每个段的宽度是0.4mm，段和段之间的间隙是0.1mm，和实际量产的屏显示效果完全一致，做产品渲染的时候也不会出现段形失真的问题。

　　另外考虑到不同设备的安装需求，这个模型的安装耳位置是可调整的？不对，其实这类通用段码屏本身不带安装耳，是靠外壳的压筋和泡棉来固定的，所以建模的时候特意把屏体四周的配合面做的平整，没有任何倒扣或者凸起，方便结构工程师根据自己的外壳设计来做压接结构，不管是前壳压装还是后壳顶装，都能适配。还有低电标识的位置，是放在显示区的左上角，不会遮挡数字的显示区域，人眼观察的时候余光就能看到低电提示，不用特意找标识位置，符合人机交互的基本逻辑。
