数显式间隙深度测量卡尺结构设计

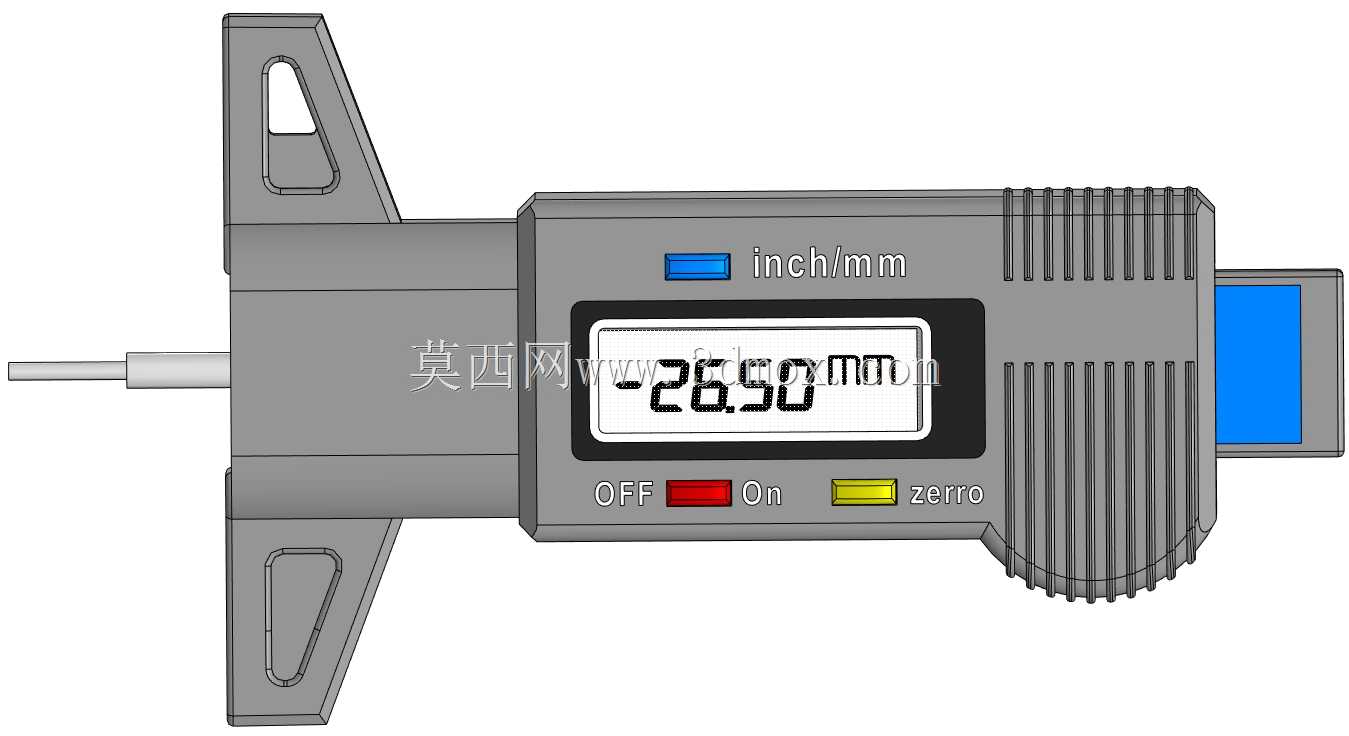

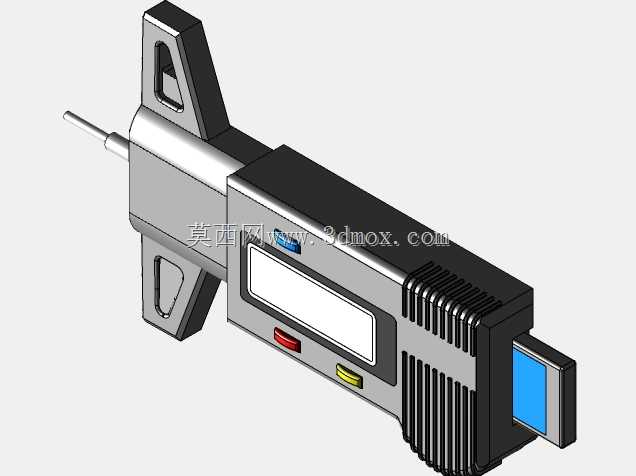

　　这款数显间隙深度测量卡尺，主要面向机械装配、模具检修、汽车零部件公差核验等场景的小尺寸精密检测需求，区别于传统机械式深度尺，它针对狭窄缝隙的深度、台阶差测量做了专属结构优化，能解决普通卡尺测头无法伸入窄缝、读数易产生视差的常见问题。从结构设计逻辑来看，整体采用一体式注塑壳体搭配金属测杆的组合，壳体两侧做了防滑筋条处理，握持时能贴合指腹弧度，长时间手持检测也不易打滑；测头部分做了窄边扁平化处理，可伸入宽度1mm以上的窄缝内部，测量时测杆端面与被测基准面完全贴合，不会出现普通卡尺测头歪斜导致的测量误差。功能层面，设置了英寸与毫米单位切换按键，可适配不同标注标准的图纸核验需求，独立的电源开关按键能避免闲置时误触耗电，

　　归零按键可在任意测量位置设置基准，方便进行相对尺寸测量，比如检测台阶面的高度差、密封槽的深度偏差时，无需反复计算基准差值，直接将测头贴合基准面后归零，再伸入测量位置即可直接读取偏差值，大幅提升现场检测效率。显示屏采用高对比度段码屏设计，数值显示清晰，在车间光线不足的环境下也能快速读取测量值，避免机械式刻度的读数误差。从安装与尺寸边界来看，整体壳体轮廓做了圆角过渡，没有尖锐凸起，测杆伸出端做了限位结构，最大测量行程内不会出现测杆脱出的问题，尾部的测量基座采用对称式支脚设计，两个支脚的端面平面度控制在微米级，贴合被测工件基准面时能保证测杆与被测面垂直，避免倾斜带来的测量偏差。在实际应用中，这类量具常被用于模具合模间隙检测、

　　发动机气门间隙测量、钣金拼接缝隙深度核验、电子元器件引脚高度差检测等场景，相比传统塞尺只能测量间隙宽度、无法获取深度数值的局限，它能同时完成窄缝的深度尺寸测量，且数显读数直接输出，无需人工换算刻度值，能降低现场检测人员的读数误差。设计过程中针对测杆的导向结构做了耐磨处理，测杆与壳体内部的导向套采用低摩擦系数的配合间隙，反复推拉测量时不会出现卡顿、晃量的问题，保证多次测量的数值重复性符合精密量具的精度要求，壳体内部的电路板做了密封处理，能适应车间常见的油污、粉尘环境，避免少量切削液、粉尘进入壳体内部影响电路稳定性。
