制冷系统用四通换向阀结构设计

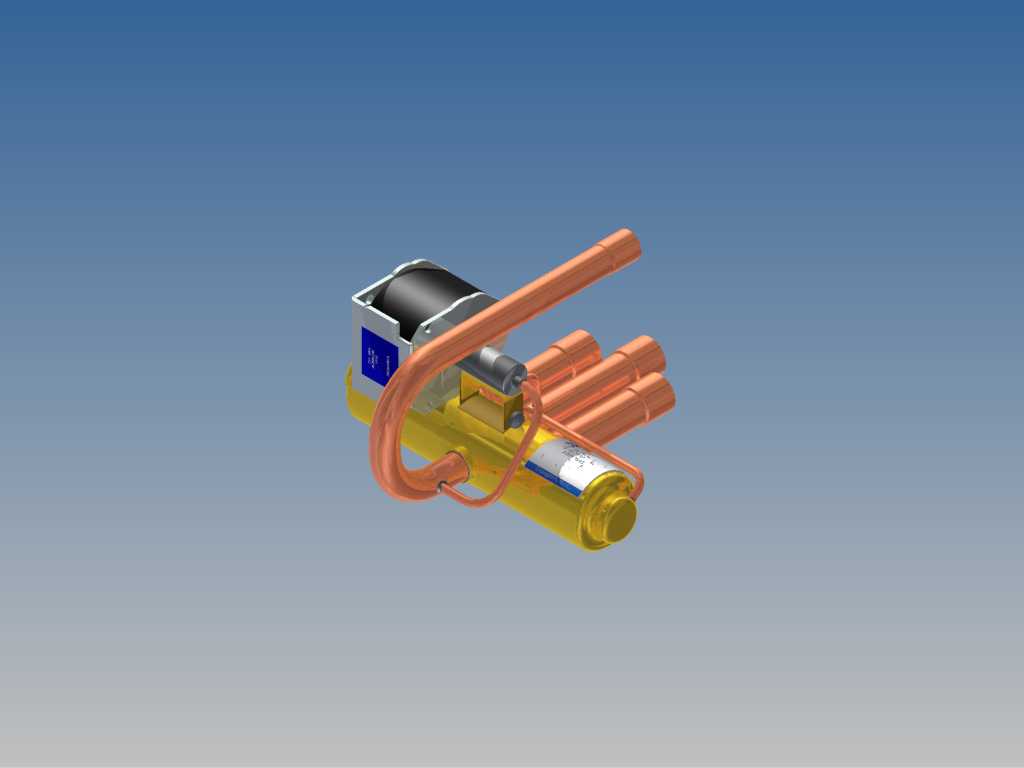

　　在冷暖型空调、热泵机组这类需要切换冷媒流向的制冷系统里，四通换向阀是决定系统制冷、制热模式切换的核心执行部件，本次建模的这款阀件，针对中小型商用制冷、家用热泵类设备的安装空间做了适配，整体结构整合了电磁驱动组件、主阀体、连接管路三个核心部分，没有冗余的外置结构，能直接适配常规机组的阀件安装位。

　　从实际应用场景来看，这类四通阀主要搭载在3-5匹量级的风冷热泵、单元式空调机组上，负责在模式切换时改变高压高温冷媒的流向：制冷模式下将压缩机排出的高压冷媒导向室外侧换热器，制热模式下则将高压冷媒导向室内侧换热器，整个换向过程需要在系统压差建立后1秒内完成，避免出现冷媒串气、机组压力波动过大的问题。建模过程中首先还原了主阀体的滑阀式内部结构，主阀体采用圆柱形承压腔体设计，腔体壁厚按照2.5MPa最高工作压力做了校核，配合两端的端盖密封结构，能兼容R22、R410A等常规制冷冷媒的使用要求，不会出现长期承压下的腔体变形问题。

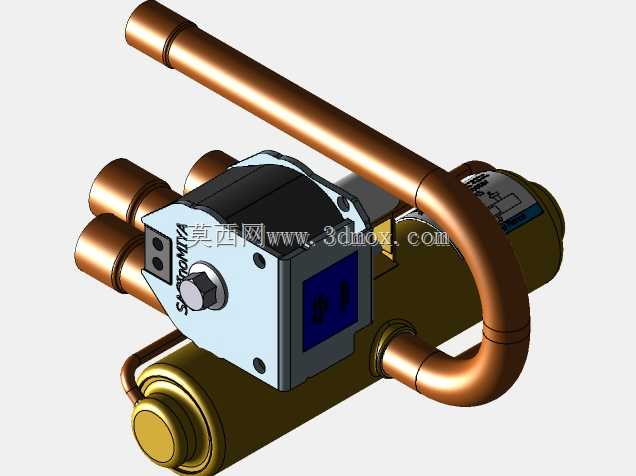

　　电磁先导阀作为驱动部件，安装在主阀体的侧上方位置，通过细直径的导压管与主阀体两端的腔体连通，建模时特意还原了导压管的弯折走向，避免和主连接管路出现安装干涉，先导阀的电磁线圈部分做了卡扣式安装结构的还原，现场装配时不需要额外的固定支架，直接卡装在先导阀的铁芯套筒上即可完成固定，线圈的接线端预留了标准插片位置，能适配常规机组的控制线路接线需求。

　　外部连接管路采用紫铜材质的管路设计，一共设置了四个连接端口：一个与压缩机排气口连通的高压进气端口，两个分别连接室内、室外换热器的工作端口，还有一个与压缩机回气口连通的低压回气端口，建模时按照实际安装的弯折半径还原了管路的弯曲形态，所有管路的连接端都预留了钎焊操作的空间，管路与阀体连接的位置做了扩口过渡处理，避免焊接时焊料渗入阀体内部堵塞滑阀腔。

　　从安装边界来看，整个阀件的主体部分最大外径控制在45mm以内，加上连接管路后的整体横向安装尺寸不超过180mm，安装固定时只需要通过主阀体上的固定卡脚与机组的安装板连接即可，不需要额外设计复杂的固定结构。设计过程中特意将电磁先导阀的位置布置在主阀体的斜上方，既避免了管路弯折时与线圈产生干涉，也能保证机组运行时产生的冷凝水不会顺着管路流到线圈接线位置，降低电气故障的概率。

　　滑阀部件作为阀件内部的核心换向零件，建模时还原了其在阀腔内部的滑动配合结构，滑阀与阀腔内壁的配合间隙控制在0.02mm以内，既能保证滑动顺畅，又不会出现高低压腔串气的问题，滑阀两端的活塞结构设置了密封环槽，安装聚四氟乙烯密封环后能保证两端腔体的压差建立速度，确保换向动作的可靠性。考虑到制冷系统运行时的振动问题，所有外部连接管路的弯折位置都做了圆弧过渡处理，避免应力集中导致的管路疲劳断裂，管路的壁厚按照1mm设计，既能承受系统工作压力，也能在机组装配时提供一定的形变余量，抵消装配时的位置偏差。

　　在实际选型适配时，这款阀件的流量特性可以满足5匹以内机组的冷媒通流需求，换向时的压力损失控制在0.01MPa以内，不会对系统的制冷制热效率产生明显影响，整体结构没有易损的外置部件，长期运行时只需要关注电磁线圈的供电稳定性即可，不需要额外的日常维护。建模过程中所有配合面的尺寸都按照实际加工公差做了还原，装配关系完全参照实际产品的装配顺序设置，不管是做机组的管路布局干涉检查，还是做阀件本身的结构优化参考，都能直接复用模型的尺寸参数，不需要再做额外的尺寸修正。
