竞赛用蒸汽动力轮式作业机器人结构设计

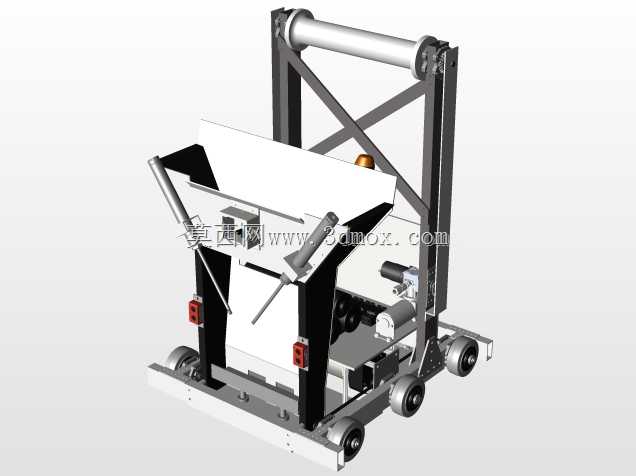

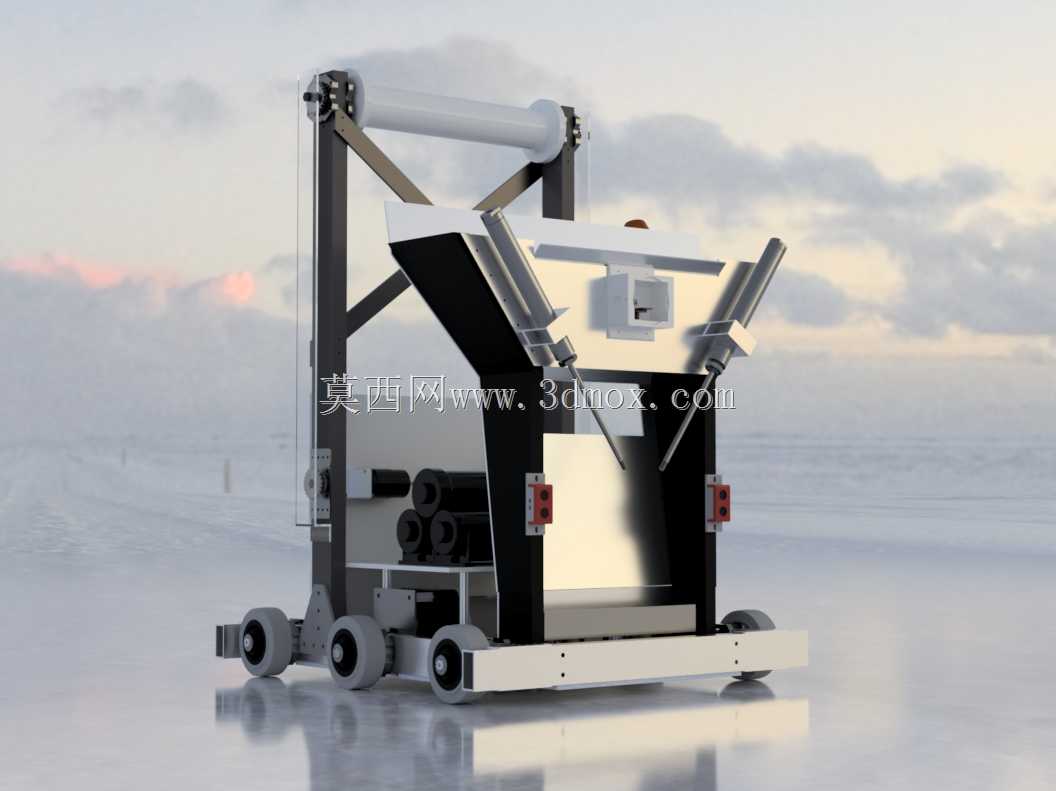

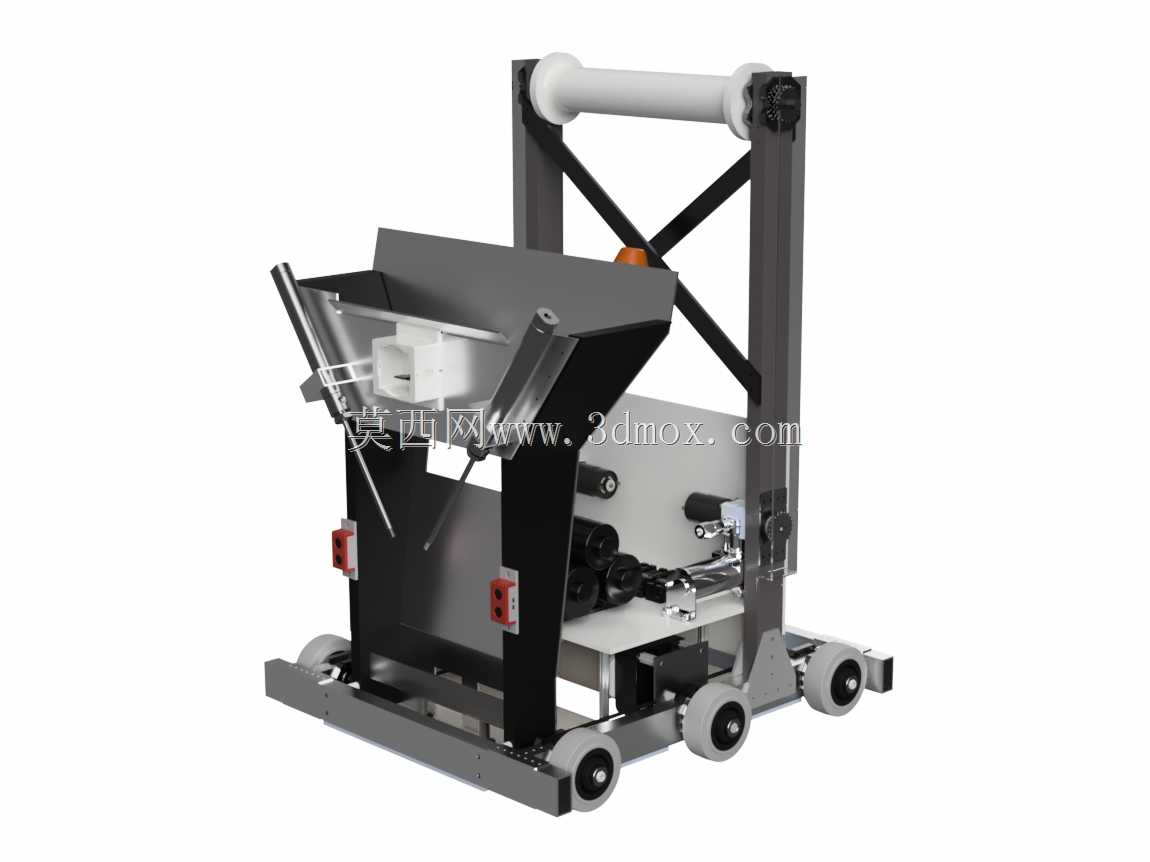

　　该轮式移动作业装置针对竞技类赛事的场地作业需求开发，整体采用框架式承载结构，主体受力框架选用矩形截面型钢焊接成型，兼顾结构刚性与整机自重控制，适配赛事对设备重量、尺寸的边界约束。底部行走单元采用多组差速驱动轮组搭配随动支撑轮的布局，驱动轮选用高摩擦系数的聚氨酯包覆轮面，可在平整硬质竞赛场地实现稳定的直线行进、小半径转向动作，轮组安装座预留偏心调节结构，可快速调整轮面接地压力，避免场地表面细微起伏导致的驱动打滑问题。上部作业执行端采用倾斜式料斗承载结构，料斗侧壁设置双组平行导向滑轨，配合直线驱动元件实现物料的承接、抬升与倾倒动作，料斗内壁做光滑过渡处理，减少物料残留与卡滞风险，料斗前端设置可调节的挡料边，

　　可根据作业物料的尺寸规格调整开合间隙。设备上部设置横向布置的辊轴收纳机构，用于柔性牵引绳索或作业管线的收放，辊轴两端采用带座轴承支撑，端部设置阻尼调节结构，可根据牵引负载调整收放阻尼，避免管线松脱或过度拉扯。整机的动力传输路径采用模块化布局，蒸汽发生单元与动力输出单元集中布置在框架下部重心位置，降低整机重心高度提升行进稳定性，动力传输通过同步带轮组传递至行走轮与作业执行端，带轮张紧结构设置在框架外侧，无需拆解主体护板即可完成张紧度调整与易损件更换。框架侧部设置的斜向支撑筋采用三角形稳定结构，连接上部辊轴安装座与底部主框架，抵消作业过程中料斗抬升、辊轴牵引产生的侧向倾覆力矩，支撑筋与主框架采用螺栓连接，

　　可根据不同赛事的作业负载需求更换不同厚度的支撑筋件。设备的电气控制元件集中安装在料斗侧部的密封控制盒内，控制盒采用快拆式安装结构，接线端子全部采用航插连接，可在赛事备赛阶段快速完成控制程序的调试与元件更换。整机的外形尺寸适配常规竞技赛事的场地通行边界，宽度方向控制在常规通道宽度的85%以内，高度方向预留作业抬升后的安全余量，避免行进过程中与场地周边设施发生干涉。所有外露的运动部件均设置可拆卸的防护挡板，挡板采用轻质铝合金板材折弯成型，通过快拆螺丝与主框架连接，既满足赛事的安全防护要求，也不会过度增加整机自重。轮组的安装位置经过重心配平计算，空载与满载作业状态下的轮组接地压力差控制在15%以内，避免满载状态下转向时出现翘轮失稳的问题。

　　料斗的翻转角度经过运动学仿真验证，最大倾倒角度下物料可完全滑落，同时不会出现料斗与框架主体的运动干涉，翻转驱动的行程端点设置硬限位结构，避免驱动元件过行程损坏。蒸汽动力单元的散热通道采用侧向进风、顶部出风的布局，避免行进过程中场地扬尘被吸入动力单元，散热通道入口设置可更换的防尘滤网，可在赛事间隙快速清理更换。整机的所有连接紧固件均采用防松处理，行走轮与驱动轴的连接采用键连接加锁紧螺母的结构，应对竞技作业过程中的频繁启停、急转带来的冲击载荷，避免紧固件松动导致的结构故障。
