多用途机器人夹持器性能测试工装

　　在工业机器人末端执行器的研发迭代环节，夹持器的抓取适配性、负载稳定性、姿态容错率一直是验证环节的核心痛点，不少团队在新品测试阶段常因测试对象形态单一，无法覆盖产线实际工况中异形件、多曲面工件的抓取需求，导致夹持器上线后频繁出现掉件、吸附失效、夹持力匹配不当等问题，这套多形态组合式测试对象正是针对这类验证痛点设计的专用工装。

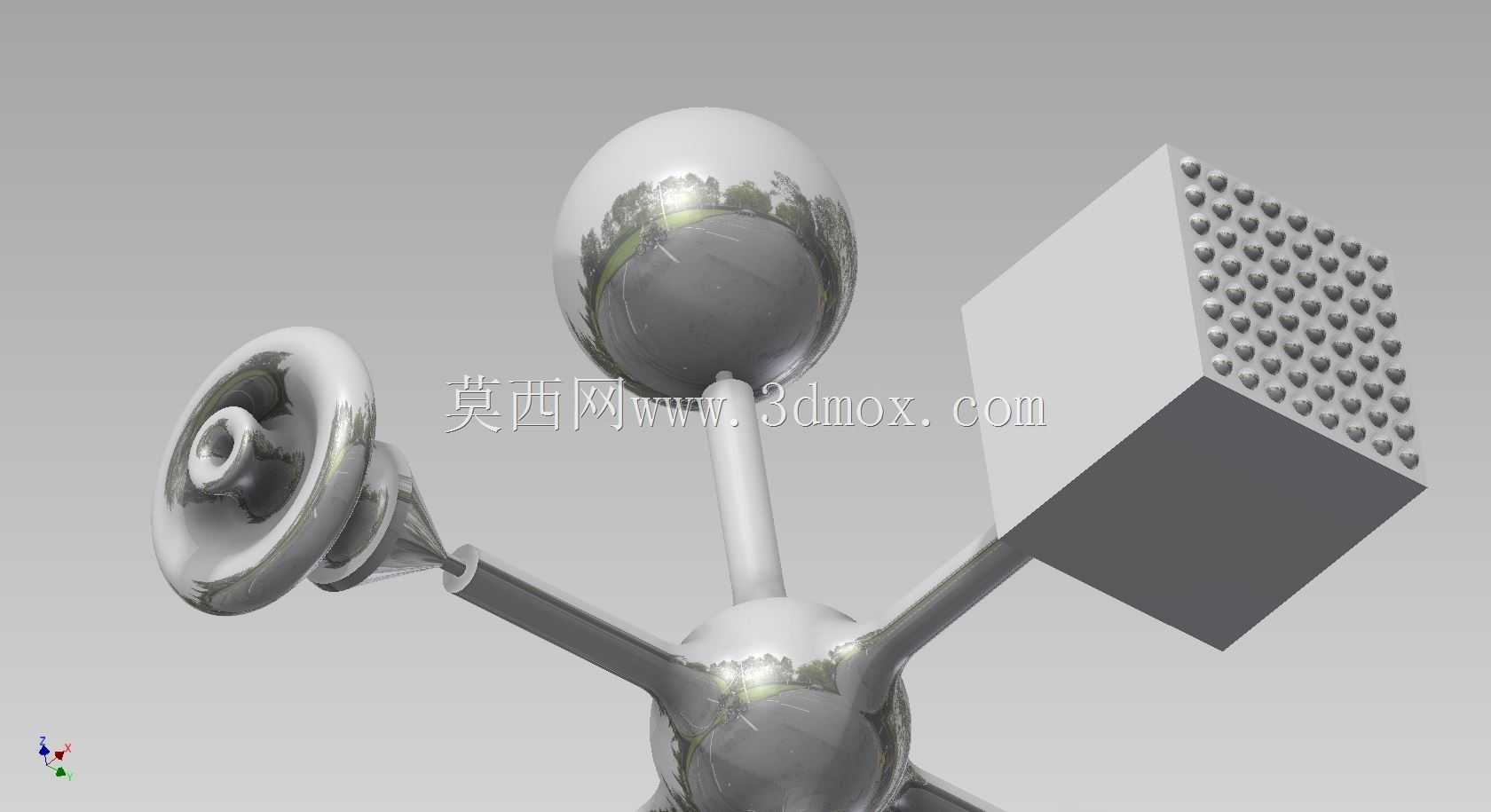

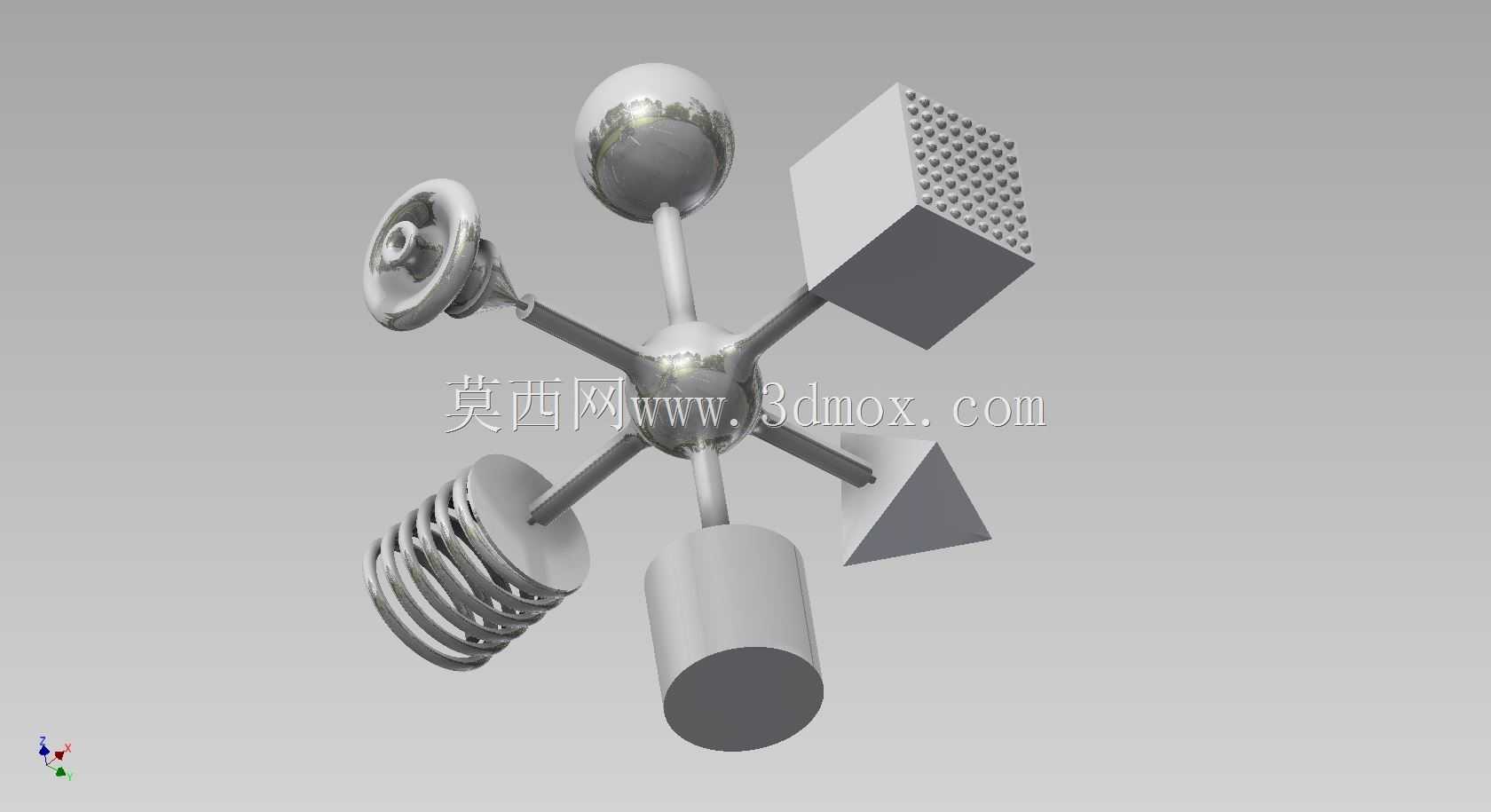

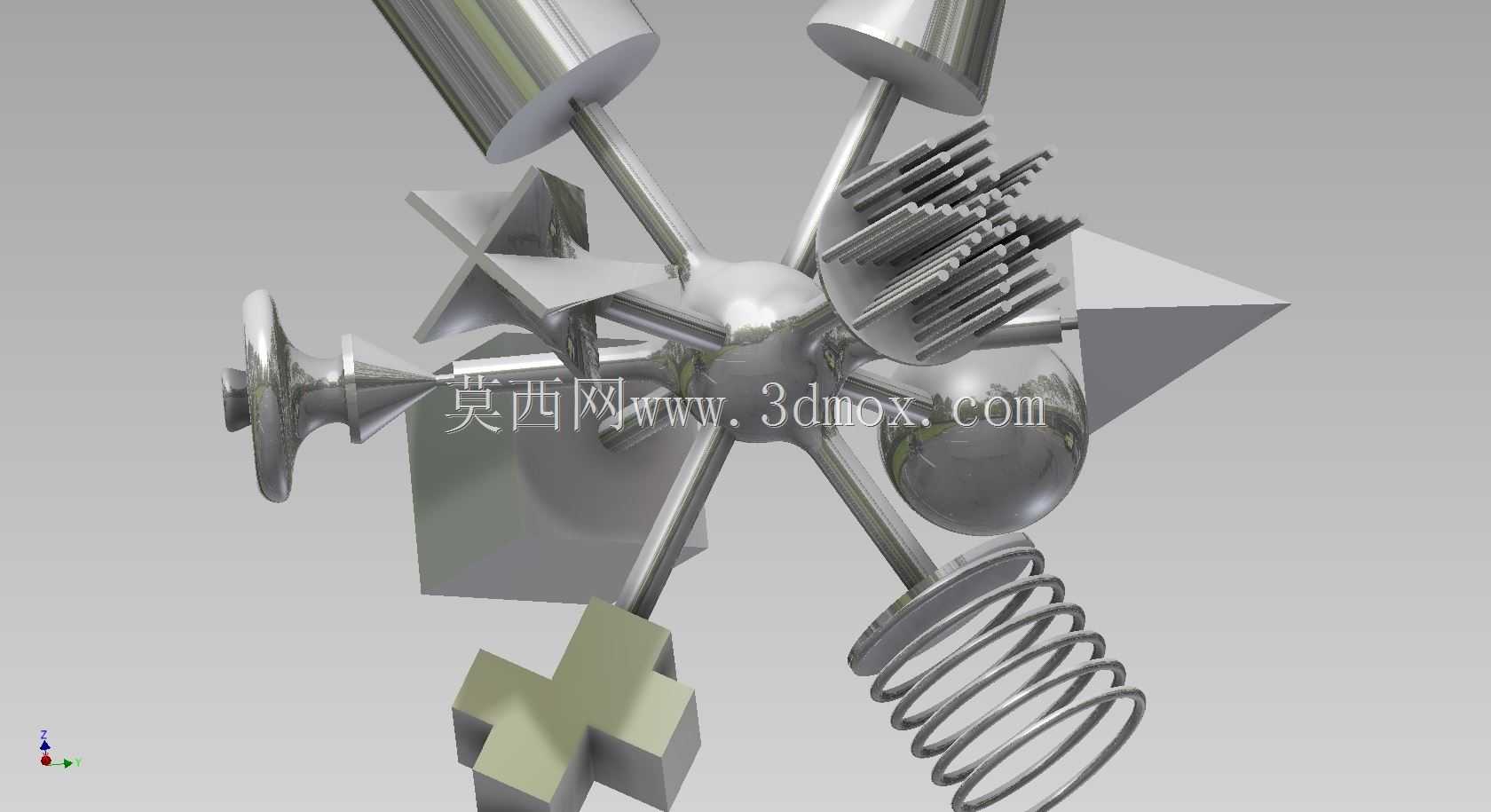

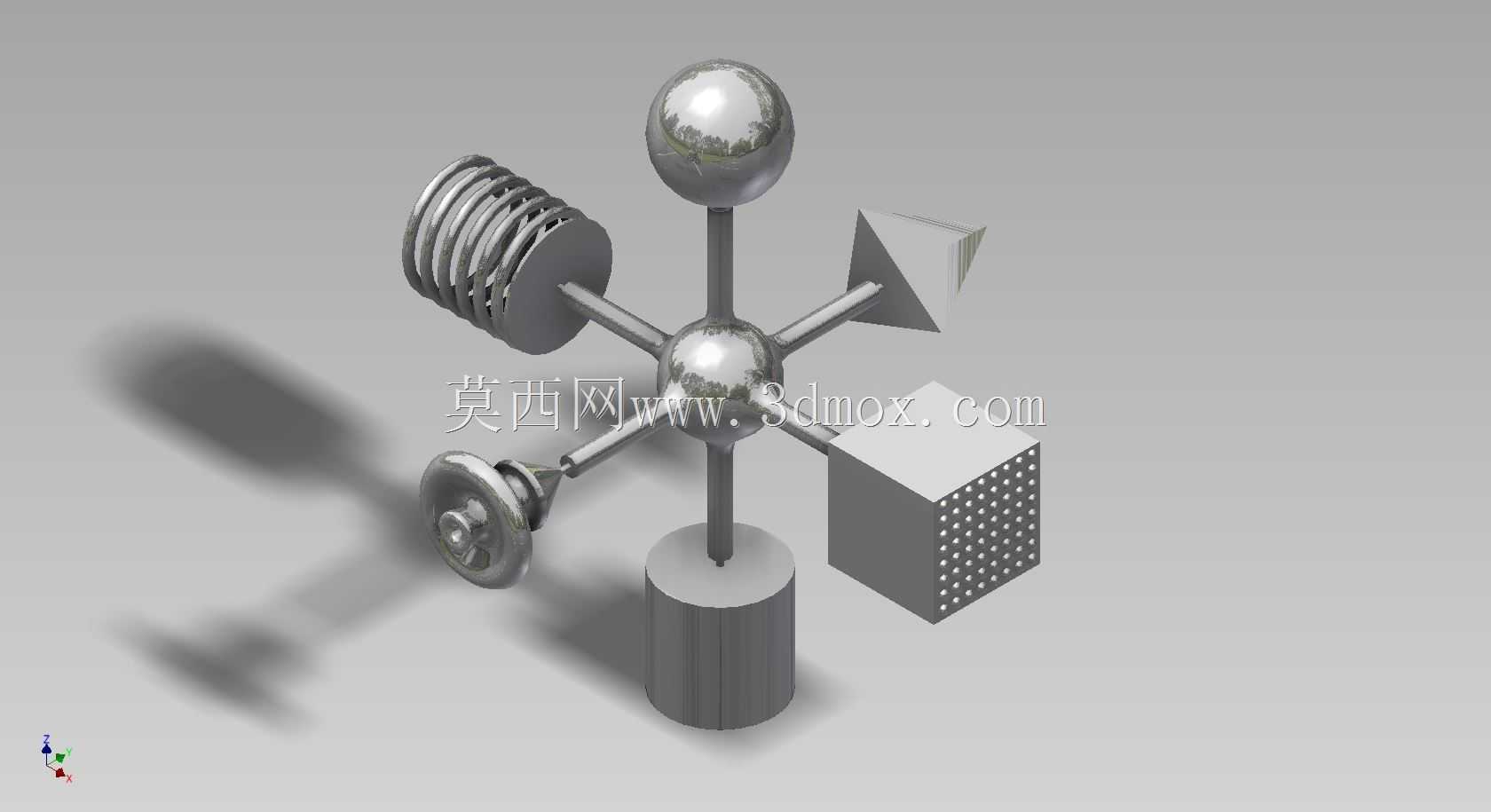

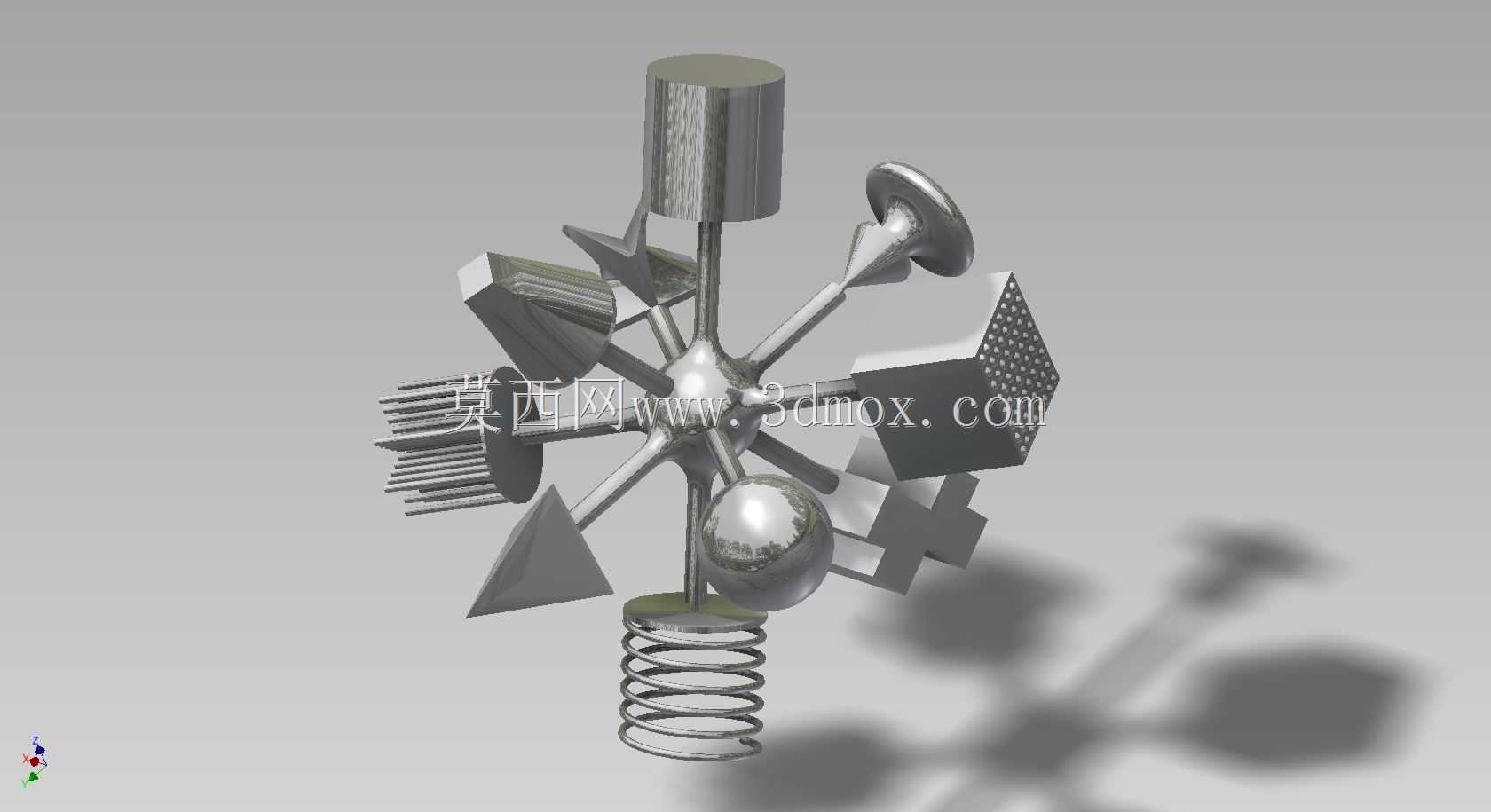

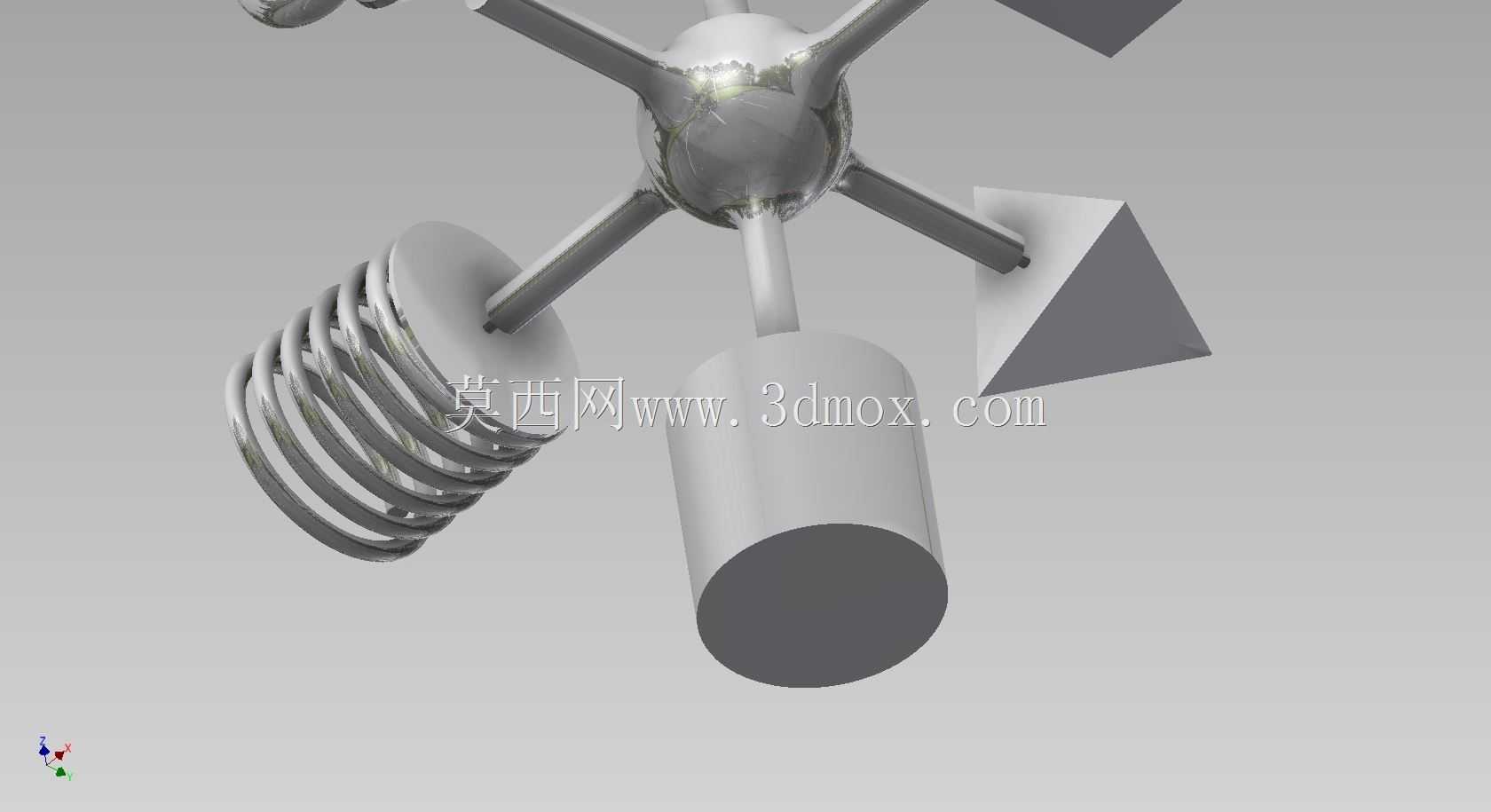

　　整套工装采用中心立柱加辐射支臂的结构布局，中心球体作为各支臂的连接基准，六条支臂沿球体径向均匀分布，每条支臂末端通过快拆螺钉固定不同形态的测试靶件，分别包含螺旋弹簧结构、阶梯圆柱件、光滑金属球体、三角锥导向件、带阵列微孔的立方块、带法兰的圆盘件，基本覆盖了工业场景中常见的工件轮廓特征：弹簧件用于验证夹爪对弹性形变工件的夹持力自适应控制能力，避免夹持力过大导致工件变形、力值过小无法稳定抓取的问题；光滑球体用于测试真空吸盘的曲面吸附密封性能，验证不同倾角下吸盘的真空保压能力；三角锥件可模拟带导向定位特征的工件，测试夹持器的导向对位容错范围，验证夹爪在存在位姿偏差时的导入抓取能力；带阵列微孔的立方块模拟表面带透气孔或网格特征的工件，测试吸盘在非光滑密封面的吸附稳定性，同时也可验证平口夹爪对直角类工件的对中夹持精度；阶梯圆柱件用于测试V型夹爪对不同轴径工件的适配范围，验证夹爪行程内的夹持力线性输出特性；带法兰的圆盘件可模拟带凸缘的盘类零件，测试夹爪的卡持定位能力，验证法兰面贴合时的夹持定位重复精度。

　　支臂与中心球体采用刚性连接，整体安装基准为底部圆柱座，可直接固定在测试工作台的T型槽上，也可通过法兰转接安装在变位机、旋转工作台上，配合机器人完成不同姿态下的抓取测试，整套工装的安装边界直径控制在300mm以内，高度不超过250mm，不会占用过多测试工位空间，适配多数机器人测试平台的工位尺寸要求。支臂上预留的短缆连接位可用于挂载拉力传感器、位移传感器，实时采集抓取过程中的力值变化、工件偏移量数据，无需额外搭建传感器安装支架，减少测试前的准备工作量。

　　快拆式的靶件固定结构是这套工装的核心设计亮点，每个靶件与支臂的连接都采用标准规格的紧定螺钉，无需专用工具即可快速更换靶件，测试人员可根据当前夹持器的验证需求，自由组合不同的靶件配置，比如针对软指夹爪的测试可更换为更多曲面类、易变形类靶件，针对刚性平行夹爪的测试可搭配更多规则轮廓、带定位特征的靶件，甚至可以自行加工特殊轮廓的靶件通过标准接口安装到支臂上，拓展测试覆盖范围。中心球体的铰接结构允许支臂在一定范围内调整角度，模拟工件在产线上的倾斜、偏转姿态，无需调整机器人示教点位即可测试夹持器在不同工件位姿下的抓取成功率，大幅提升测试效率。

　　在实际应用场景中，这套工装可用于夹持器研发阶段的性能摸底测试，在原型机阶段快速验证夹爪的行程范围、力值控制精度、轮廓适配性，减少后续真机测试的迭代次数；也可用于夹持器出厂前的出厂检验环节，通过标准化的多形态靶件测试，快速筛查出夹持力不达标、对位精度超差的不合格产品；还可用于集成商在项目现场的夹持器选型验证，针对项目实际涉及的工件轮廓特征，快速匹配对应靶件完成抓取测试，无需提前加工项目工件的样件，缩短项目前期的选型验证周期。相比传统的单工件逐个测试的方式，这套组合式工装将多种典型工件特征集成在同一基准上，测试过程中无需频繁更换测试工件、重新校准工件坐标系，单次装夹即可完成多类轮廓的抓取测试，单轮测试的时间可缩短60%以上，同时统一的安装基准也保证了不同测试轮次的基准一致性，避免因工件装夹偏差导致的测试数据误差，让测试结果的可对比性更强。

　　针对真空吸盘类的末端执行器测试，这套工装的不同靶件还可配合完成吸附力衰减测试、曲面密封性能测试、带孔表面吸附泄漏测试等专项验证，比如在球体靶件上可测试不同直径吸盘在球面接触时的有效吸附直径，在带孔立方块上可测试不同孔位分布下的吸盘泄漏率，在弹簧靶件上可测试吸附弹性工件时的吸盘随动性能，覆盖吸盘类产品的多数核心性能验证点。针对机械夹爪类产品，可通过不同靶件测试夹爪的夹持范围、对中精度、夹持力稳定性、异形件抓取容错率等核心参数，比如三角锥靶件可测试夹爪在插入导向过程中的接触力反馈灵敏度，阶梯圆柱件可测试夹爪在不同夹持位置的力值输出一致性，圆盘法兰件可测试夹爪卡持法兰时的轴向抗拉力。

　　整套工装的结构没有复杂的传动部件，所有部件都采用金属材质加工，刚性充足，长期重复测试不会出现结构形变，维护成本极低，日常使用仅需定期检查紧定螺钉的紧固状态、清理靶件表面的污渍即可，无需特殊的维护保养，适合实验室、生产车间等不同环境下长期使用。
