FRC竞赛用物料投送移动机器人结构

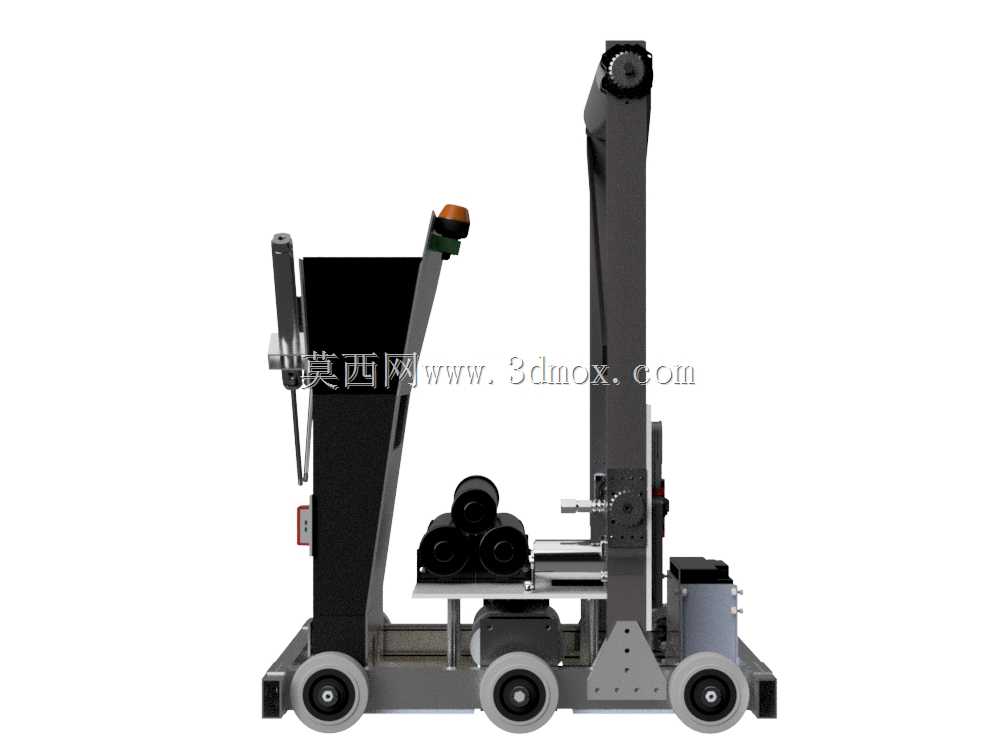

　　该款轮式移动作业装备主要面向青少年机器人竞技赛事的对抗场景设计，核心用途是在规定赛场边界内完成指定物料的拾取、抬升与精准投放动作，同时可配合己方战队完成战术卡位、障碍规避等协同任务。从结构布局来看，整机采用底部轮式移动平台加后置立式升降架的组合架构，底盘部分选用多组差速驱动轮搭配辅助万向轮的配置，驱动轮采用大直径防滑橡胶材质，可适配赛场常见的高密度地毯、硬质PVC拼接地板等不同地面工况，差速驱动的转向逻辑可实现零半径原地回转，能在狭窄的赛场通道内快速调整行进方向，满足赛事中频繁变向、急停急启的动作需求。底盘框架采用标准工业铝型材拼接搭建，型材连接处采用角件加螺栓的紧固方式，既保证了框架整体的抗冲击强度，

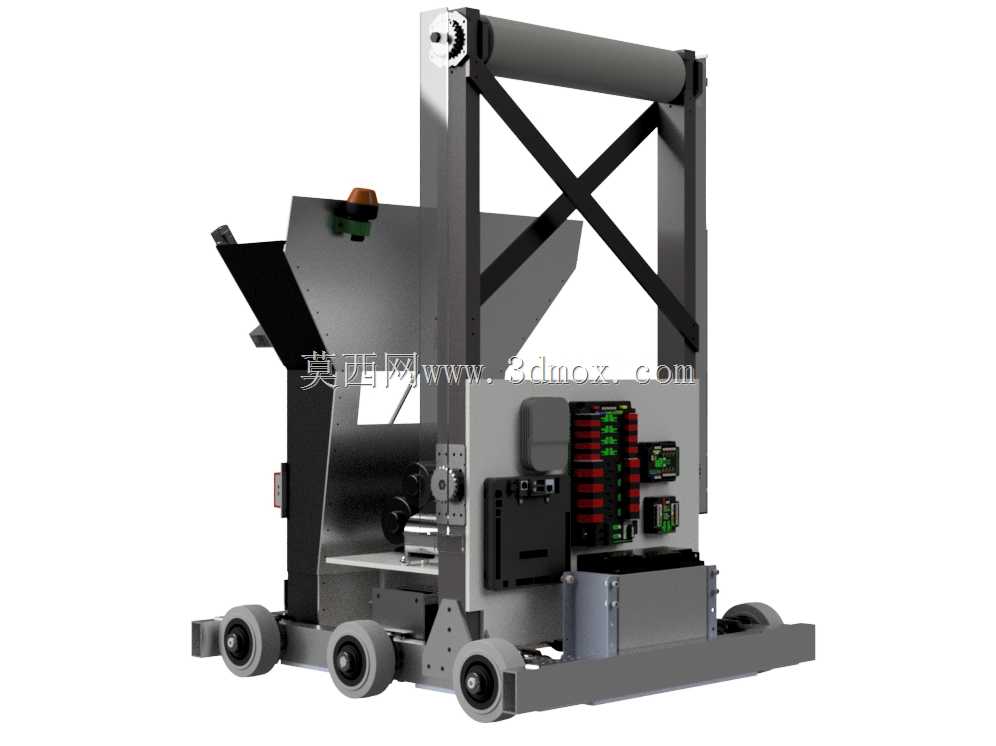

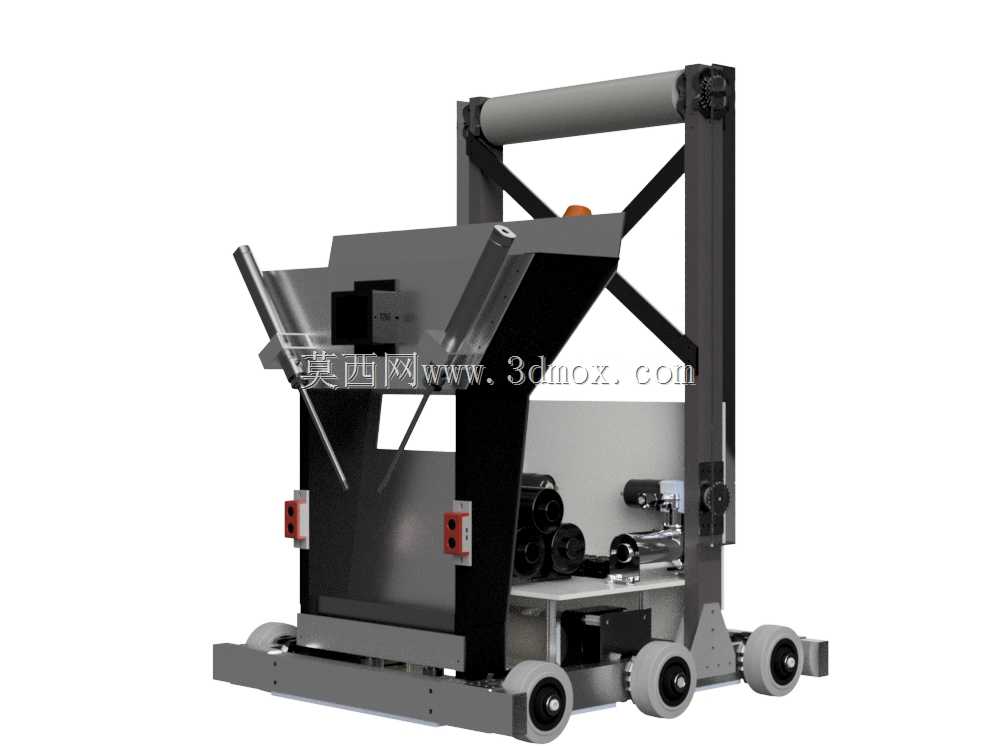

　　也方便参赛人员根据赛事规则调整轮距、轴距参数，适配不同赛季的场地尺寸边界。底盘上层预留了电气元件安装位，可容纳主控制器、电机驱动器、供电电池、气动元件组等核心部件，所有走线均沿型材内置槽道布置，避免行进过程中线缆剐蹭赛场障碍物造成损坏。后置的立式升降架采用矩形钢管焊接成型的门型结构，架体中部设置交叉斜撑加强筋，可抵消抬升重物时产生的侧向弯矩，避免架体受力变形；升降架顶部设置横向托辊，可配合柔性传动带完成物料的抬升输送动作，抬升行程覆盖赛事要求的投放高度区间，可将物料精准送至不同高度的投放点位。前端作业执行端采用V型导向料斗结构，料斗两侧设置导向挡板，可在行进过程中自动修正物料的拾取位置，无需额外视觉定位即可完成地面物料的快速收集，

　　料斗底部设置可开合的锁止机构，到达投放点位后可通过气动或电动驱动快速解锁，完成物料投放。整机的安装边界充分考虑赛事规则的尺寸限制，初始状态下整机外轮廓尺寸满足赛事的起始区占位要求，抬升机构完全收回时不会超出底盘外廓，避免出发时触碰场地边界触发判罚；所有外露的运动部件均设置安全防护挡板，驱动轮外侧加装防撞块，可吸收对抗过程中的碰撞冲击力，保护内部传动部件不受损坏。设计过程中充分考虑了赛事场景下的快速维护需求，所有易损部件如驱动轮、传动带、传感器等均采用快拆式安装结构，无需专用工具即可在赛事间隙完成更换调整；整机重心经过反复配平计算，满载抬升状态下的重心投影始终落在底盘支撑多边形内部，避免抬升重物时出现倾翻风险。

　　架体与底盘的连接部位采用可翻转铰链结构，需要检修底盘内部元件时可直接将升降架向后翻折，无需完全拆解整机即可完成电气线路、传动部件的调试维护。料斗的安装角度可根据不同赛季的物料形状、尺寸进行调整，更换不同形式的执行端即可完成拾取球体、方块、圆柱件等不同类型赛事物料的需求，具备较强的赛季迭代适配性。
