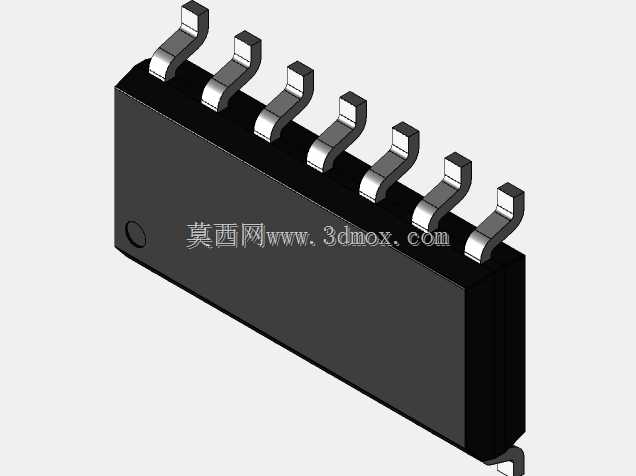

SOP14窄体贴片集成电路封装三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类集成电路的封装三维结构是结构工程师、PCB Layout工程师开展干涉检查、焊盘设计、钢网开孔验证的核心参考依据，本次呈现的SOP14窄体封装结构，针对引脚中心距1.27mm、本体宽度6.5mm的14引脚小外形封装做了全尺寸的结构还原，覆盖了封装本体、鸥翼型引脚、引脚成型弧度、本体定位标记等所有结构细节。从实际应用场景来看，这类封装广泛运用于运算放大器、逻辑门芯片、小型电源管理IC、接口转换芯片的量产封装，在波峰焊、回流焊的生产制程中，封装的引脚共面度、引脚伸出长度、本体与PCB板面的间隙直接决定了焊接良率，

　　很多新手工程师在做PCB封装库时容易忽略引脚成型的下弯弧度，直接用直伸引脚建模，会导致后续做装配干涉检查时出现误判，以为芯片本体与周边贴片电容、电阻存在间隙，实际生产时引脚的弯折段会和周边器件产生空间冲突。这款封装的设计思路完全遵循JEDEC的MS-013标准中关于SOP14窄体的尺寸要求，本体采用黑色环氧树脂塑封结构，本体一端设置的圆形凹点作为引脚1的定位标记，避免SMT贴片时出现方向反向的问题；两侧各排布7个鸥翼型引脚，引脚采用铜基镀锡工艺的结构还原，引脚的成型段做了精准的弧度处理，引脚末端的焊脚平面保持共面，共面度公差控制在0.1mm以内，符合SMT贴片的制程要求。从安装边界来看，这款封装本体长度为8.65mm，本体宽度6.

　　5mm，本体厚度1.75mm，引脚外侧总宽度为9.0mm，引脚末端伸出本体的长度为1.25mm，在PCB布局时需要预留的安装空间为长10mm、宽11mm的矩形区域，本体下方距离PCB板面的高度为0.4mm，这个间隙可以满足焊锡流动、清洗液残留排出的工艺要求，避免出现虚焊、清洗不彻底导致的绝缘电阻下降问题。在做整机结构的堆叠设计时，工程师可以直接调用这个三维结构，核对芯片上方的结构件间隙，比如塑料壳体的内壁、散热片的安装位置、线束的走线路径，避免出现结构件压到芯片本体、或者距离引脚过近导致安规距离不足的问题。很多工程师在做三维建模时容易忽略引脚的倒角细节，这款结构的引脚末端做了0.1mm的倒角处理，和实际量产的封装引脚形态完全一致，

　　在做焊盘匹配设计时，对应的焊盘宽度设置为0.6mm，长度设置为2.0mm，焊盘内侧距离本体边缘0.5mm，外侧延伸0.75mm，完全匹配引脚的焊接区域，能够保证回流焊时焊锡的爬升高度符合IPC-A-610的焊接验收标准。另外在做热仿真分析时，这个封装的本体材料参数、引脚的导热参数都可以直接赋予，仿真结果能够更贴近实际工作状态，避免因为模型简化导致的热仿真结果偏差，比如很多简化模型直接把引脚做成和本体连为一体的方块，会高估引脚的导热能力，导致结温计算值比实际值偏低，影响散热设计的冗余量判断。在做SMT产线的吸嘴选型、贴装程序编写时，这个三维模型也可以作为参考，本体的上表面平整度、吸取区域的尺寸都和实际器件一致，能够提前验证吸嘴的吸取位置是否合适，避免贴装时出现吸嘴偏位、吸取不稳导致的抛料问题。
