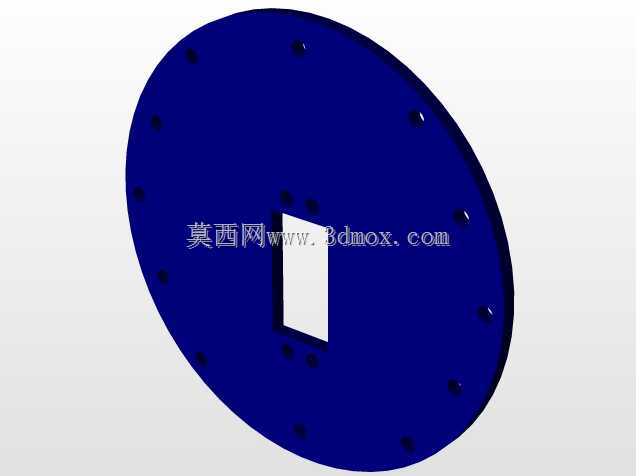

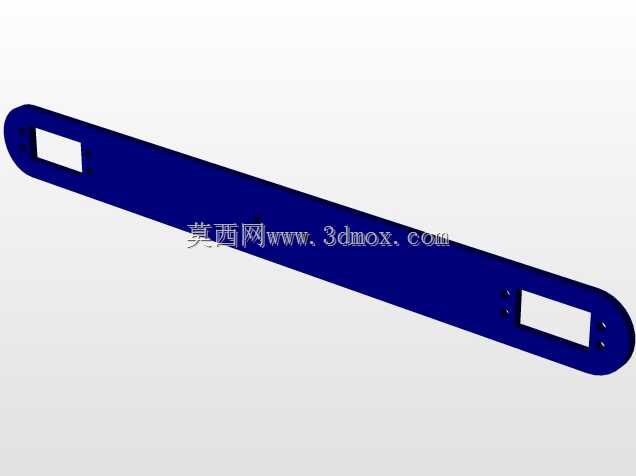

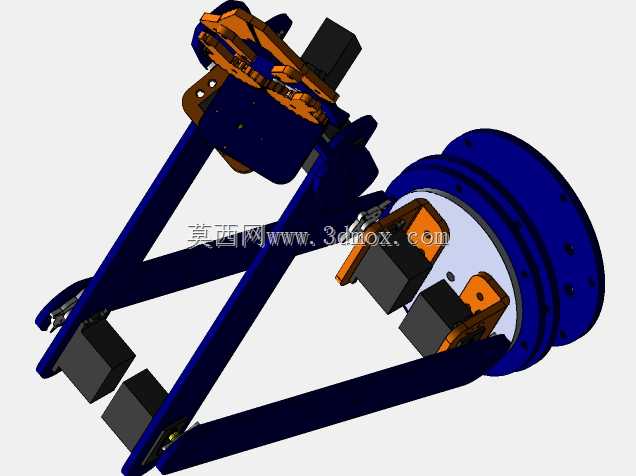

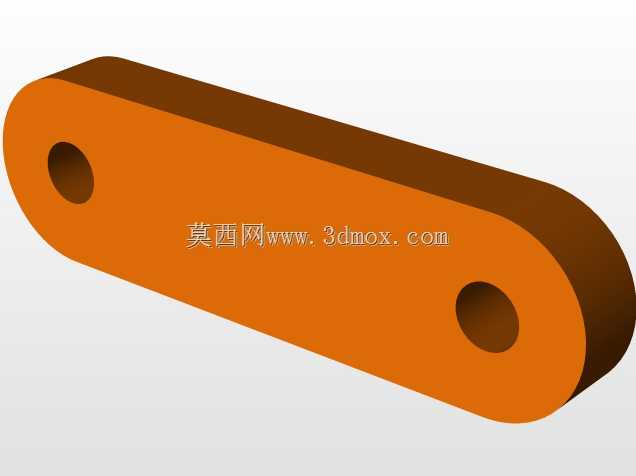

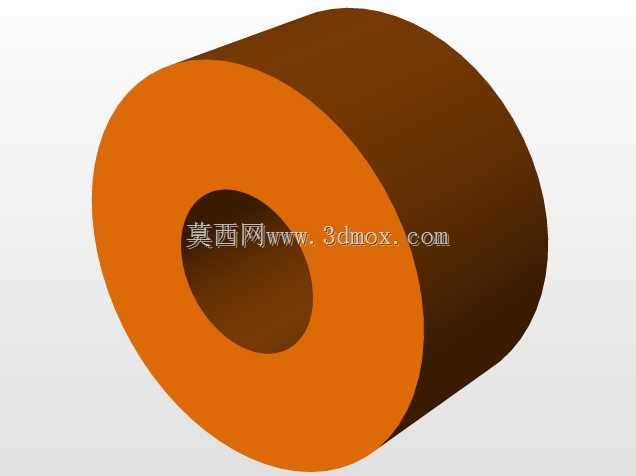

这款夹持类末端执行机构,主要适配工业机器人末端法兰安装场景,常见于自动化产线的工件搬运、机床上下料、多工位工件转序环节,针对带规则安装面的块状、盘类工件做夹持转运作业,可替代人工完成重复性高、定位精度要求稳定的取放动作,降低人工操作的劳动强度与定位误差。从结构布局来看,该机构采用三角斜撑式主支架作为承载基体,支架采用型材式截面设计,在保证整体刚性的前提下尽可能降低自身重量,避免末端负载过大超出机器人额定负载阈值,支架的三个支腿呈120°均匀分布,对应三组独立的夹持模组,每组夹持模组搭配独立的驱动单元,可实现单组独立动作或多组同步夹持,适配不同重心分布的工件夹持需求,避免夹持过程中工件偏载滑落。安装端采用标准圆形法兰结构,

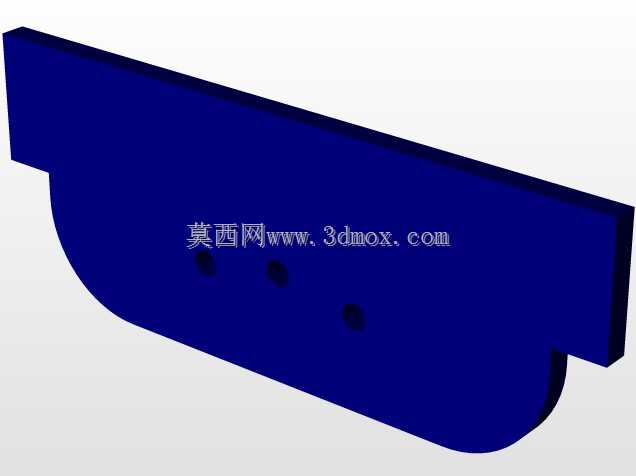

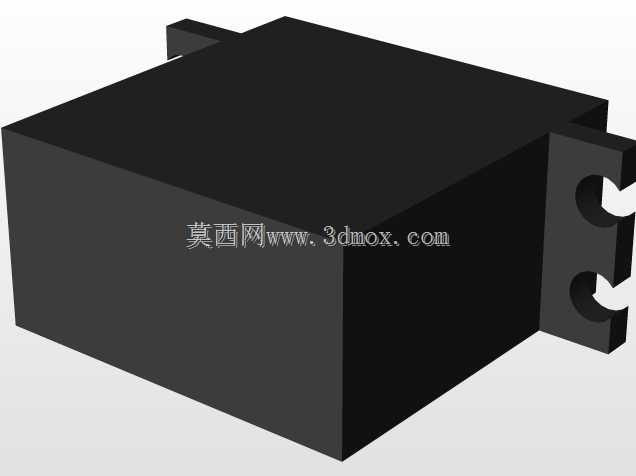

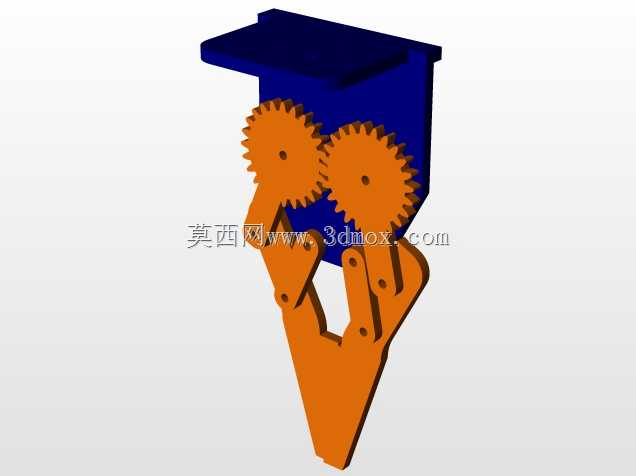

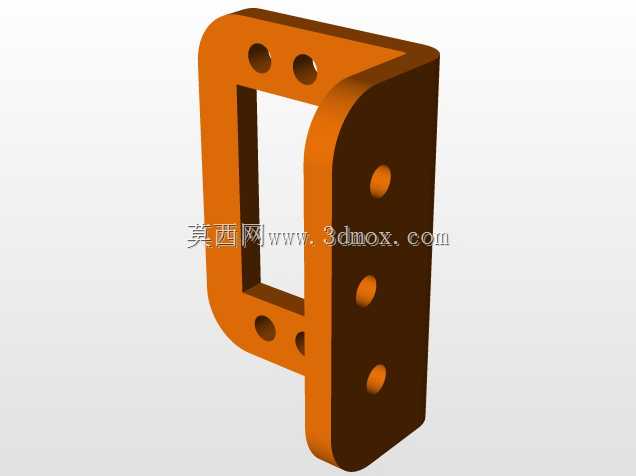

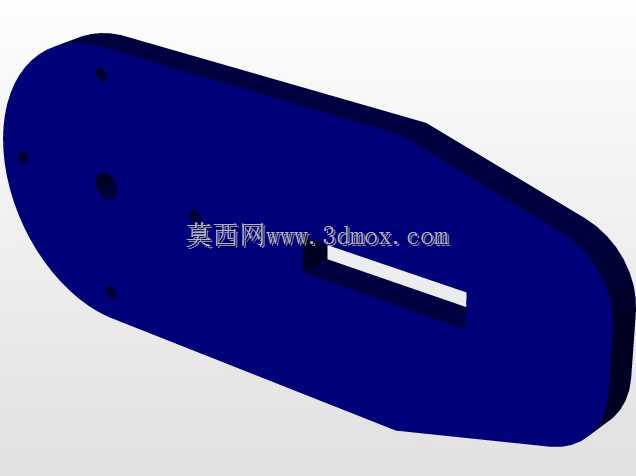

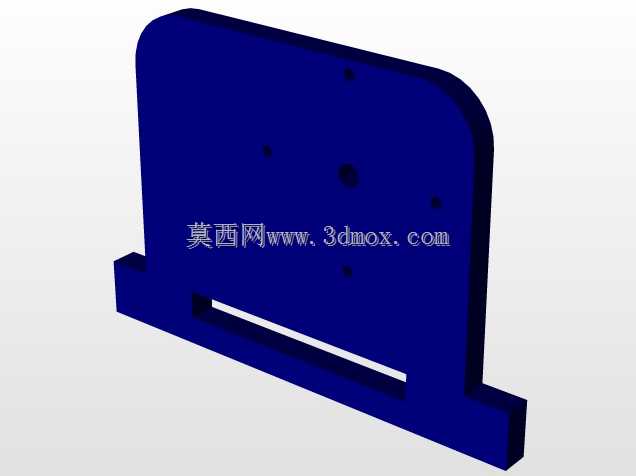

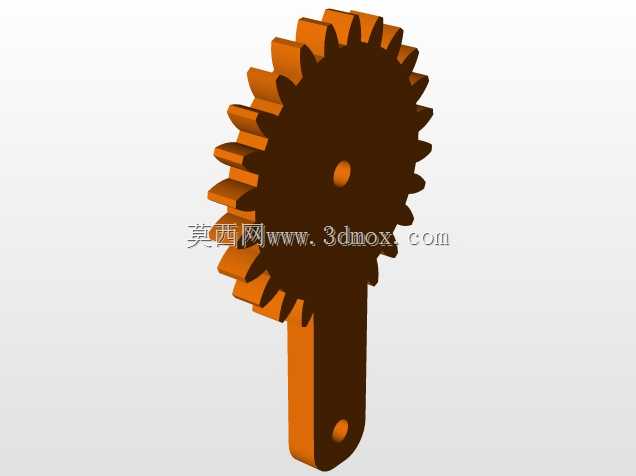

法兰端面预留均匀分布的螺栓安装孔,可直接匹配主流六轴工业机器人、协作机器人的末端安装接口,法兰与主支架之间设置定位止口,保证安装同轴度,降低机构运行过程中的偏摆误差,法兰内部预留走线槽,可将夹持模组的驱动线缆、传感线缆从法兰中心孔穿入机器人本体内部,避免线缆外露在运行过程中剐蹭周边设备。夹持端的夹爪模块采用L型安装座搭配可调式夹块结构,夹块与工件接触的面可根据工件外形更换适配的仿形块,当前配置的平夹块适配方形块状工件,夹块表面可粘贴防滑垫提升夹持摩擦力,每组夹爪的开合行程可通过驱动端的限位结构调整,适配不同尺寸规格的工件夹持,夹爪的开合驱动采用直线驱动单元,驱动单元通过螺栓固定在三角支架的支腿上,安装位置可沿支腿上的长槽做径向调整,
以此改变夹持的直径范围,覆盖更多尺寸的工件夹持需求。设计过程中优先考虑了机构的动平衡特性,三组夹持模组沿法兰中心轴线呈圆周对称分布,整体重心落在法兰中心轴线上,机器人高速运行启停时不会产生额外的偏心力矩,降低机器人关节的负载冲击,同时三角支架的斜撑结构将夹持端的受力直接传导至法兰安装面,力传导路径短,夹持重载工件时支架形变量小,保证夹持定位精度。安装边界方面,法兰端的安装孔位遵循通用工业机器人末端接口尺寸,安装面平面度要求控制在0.05mm以内,保证安装贴合度,机构整体径向最大尺寸不超过法兰直径的1.8倍,轴向伸出长度控制在合理范围内,避免在狭窄工位作业时与周边工装发生干涉,线缆走线全部采用内藏式设计,外部无突出的线缆接头,
减少运行过程中的勾挂风险。实际应用中,该机构可搭配视觉定位系统使用,通过视觉识别工件位置后调整机器人位姿,三组夹爪同步动作抱紧工件,对于重心偏移的异形工件,可通过调整单组夹爪的夹持力,平衡工件重心,保证转运过程平稳,夹爪的夹持力可通过驱动单元的参数调整,针对薄壁类工件可降低夹持力避免夹伤工件,针对重型工件可提升夹持力保证夹持可靠性。结构上所有运动副都设置了润滑注油孔,日常维护时可直接在外部注油保养,无需拆解机构,所有连接螺栓都采用防松设计,适应机器人频繁启停、高速运动的振动工况,避免长期运行后螺栓松动导致的机构精度下降。
