多引脚金属陶瓷封装集成电路芯片结构

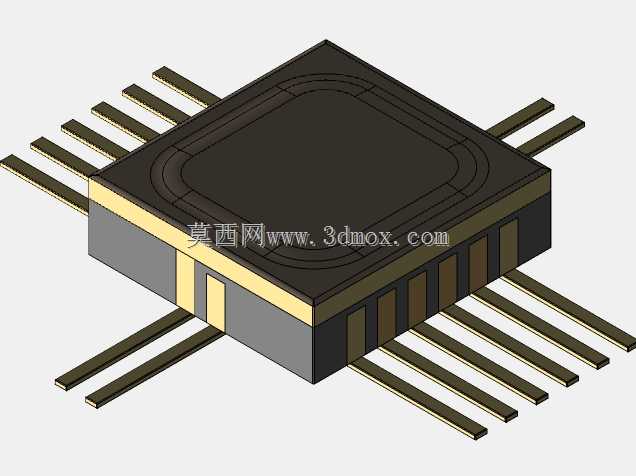

　　在航空航天、高可靠工业控制、井下勘探设备的核心控制板卡设计环节，这类多引脚金属陶瓷封装的集成电路是板卡可靠性设计的核心选型对象，不同于消费级电子常用的塑封芯片，金属陶瓷封装的器件可以在-65℃到175℃的宽温域环境下稳定工作，同时具备极强的抗辐照、抗机械冲击能力，能适应高振动、强电磁干扰的极端工况，是高可靠电子设备里不可替代的核心元器件。做这类器件的三维建模时，首先要对齐的是封装本体的安装边界，陶瓷基座的主体为正方形结构，边缘做了微小的倒角处理，避免装配过程中棱角刮伤PCB板的阻焊层，基座的金属封盖边缘和陶瓷基座采用平行缝焊工艺封接，建模时要还原封接边的微小台阶结构，不能做成完全平整的一体化方块，否则后续做板卡装配干涉检查时，

　　会遗漏封接边和周边表贴器件的高度差干涉问题。引脚部分采用的是扁平鸥翼式引出结构，所有引脚沿陶瓷基座的四个侧边等距排布，引脚的厚度、宽度以及相邻引脚的中心间距都严格对应行业通用的封装规范，建模时要注意引脚根部和陶瓷基座内部引出端的衔接位置，不能出现引脚悬空或者穿模的问题，同时要还原引脚表面的镀金层质感，以及引脚成型后的微小弧度——实际生产中引脚不是完全平直的结构，靠近基座的位置有一段微小的抬升段，末端的贴装段是完全平行于PCB板面的平直结构，这个弧度直接决定了SMT贴装时的共面度参数，如果建模时把引脚做成完全平直的直角结构，后续做焊接应力仿真时，得到的引脚疲劳寿命数据会和实际工况偏差超过30%。

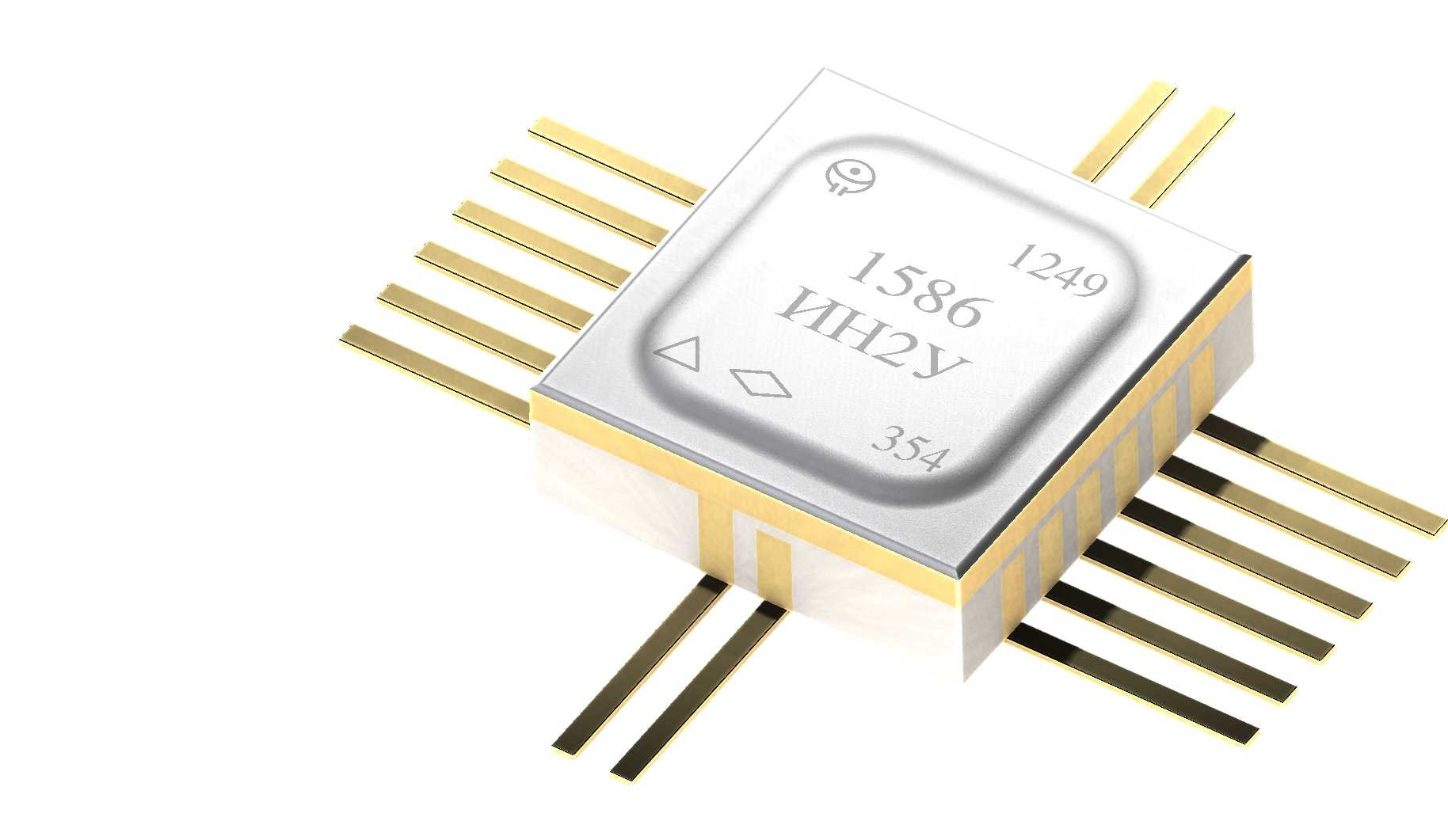

　　封装顶面的标识区域建模时要还原金属盖表面的激光刻印标识，包括器件的批次编码、型号标识、极性标记，其中三角形和菱形的极性标记是装配时的核心对位参照，建模时要把标记做在金属盖表面的微凹刻印层，不能做成凸起的结构，避免和实际器件的外观不符。从板卡布局的角度看，这类器件的安装高度要严格控制，陶瓷基座加金属封盖的总高度属于表贴器件里的中高尺寸，布局时要避开周边的 tall 电解电容、连接器等器件的投影范围，同时引脚的走线扇出要遵循对称布线原则，电源引脚和接地引脚的走线宽度要匹配器件的载流能力，建模时预留的焊盘尺寸要比引脚宽度略大0.1-0.2mm，保证回流焊时的焊锡浸润量足够，避免出现虚焊、立碑等焊接缺陷。做这类器件的三维建模，

　　核心不是还原外观的相似度，而是要给后续的PCB装配干涉检查、热仿真、结构应力仿真提供准确的尺寸依据，比如陶瓷本体的热膨胀系数和FR4板材的差异，在高低温循环工况下会通过引脚的形变释放应力，建模时准确还原引脚的成型弧度和厚度，才能让仿真得到的引脚应力数据具备参考价值，帮助设计人员提前预判板卡的长期可靠性风险。另外这类金属陶瓷封装的器件，基座底部通常会有一个金属散热衬底，建模时不能遗漏这个结构，部分高功耗型号的散热衬底需要和PCB上的散热焊盘焊接，用来传导芯片工作时产生的热量，这个衬底的尺寸、位置以及和引脚的高度差，都是建模时需要重点核对的参数，如果遗漏这个结构，后续做热仿真时的结到壳热阻参数就无法准确映射，会导致整个板卡的热设计出现偏差。在实际的设备维护场景中，这类器件的更换需要专用的热风返修台，建模时准确还原引脚的排布间距，也能给后续的返修工装设计提供尺寸参考，比如返修喷嘴的开口尺寸要刚好覆盖所有引脚，同时不能碰到周边的其他表贴器件，这些都需要基于准确的三维模型来做适配设计。
