带密码按键的非接触式门禁读卡器结构

　　做了快十年的出入口控制设备结构开发，这类带密码键盘的非接触读卡器是我经手最多的终端品类之一，这次的模型把量产机型的细节还原得很到位，刚好可以给刚入行的结构工程师做参考。先从实际应用场景说，这类设备主要装在写字楼消防通道门、小区单元门、工厂车间出入口、涉密区域隔断门这些位置，既要承担刷卡、密码输入的身份核验功能，还要适配户外半露天、室内高人流的复杂使用环境，很多新手做结构的时候容易只盯着外观，忽略安装和使用的边界条件，最后打样出来装不上或者用俩月就坏。

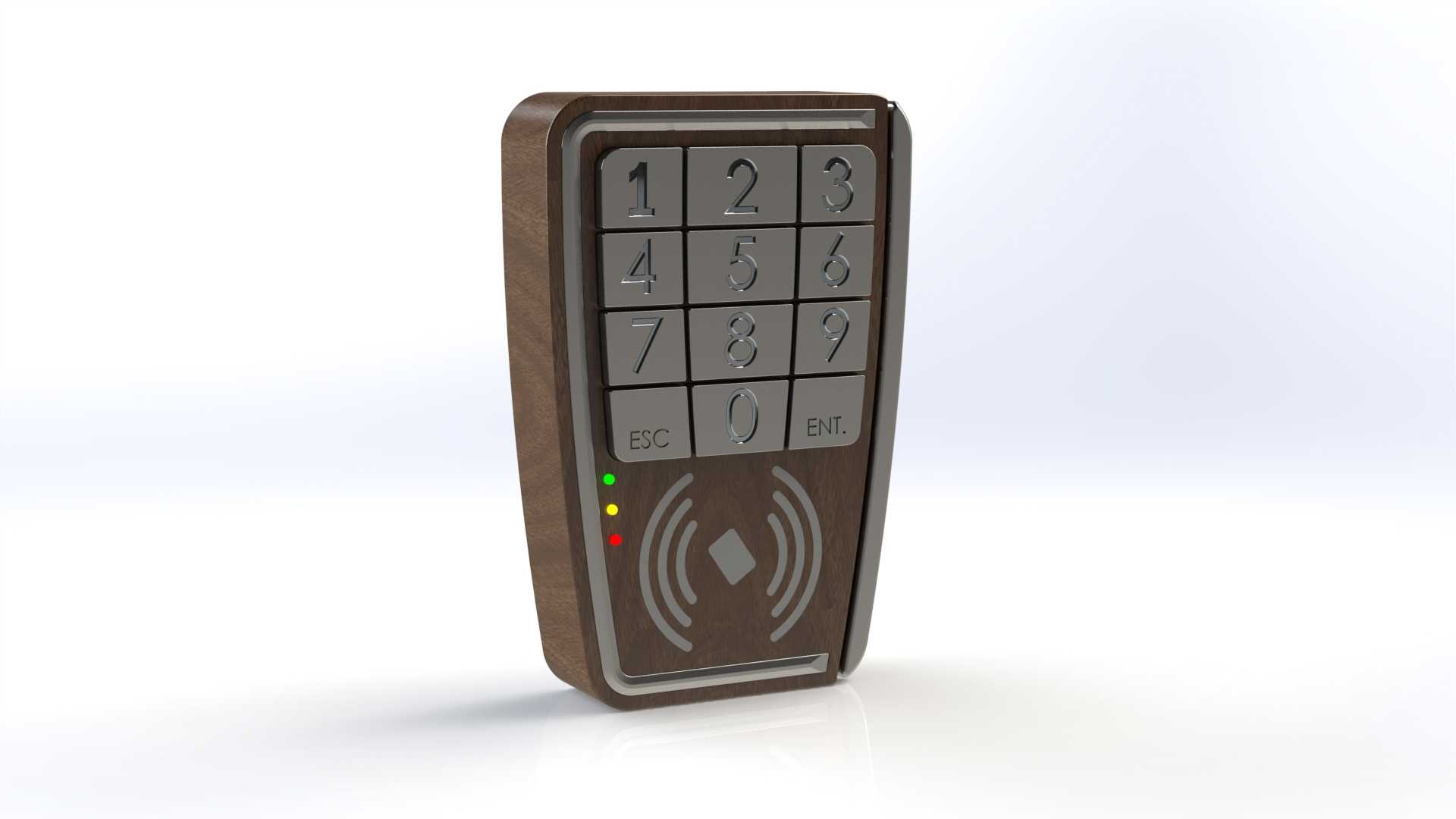

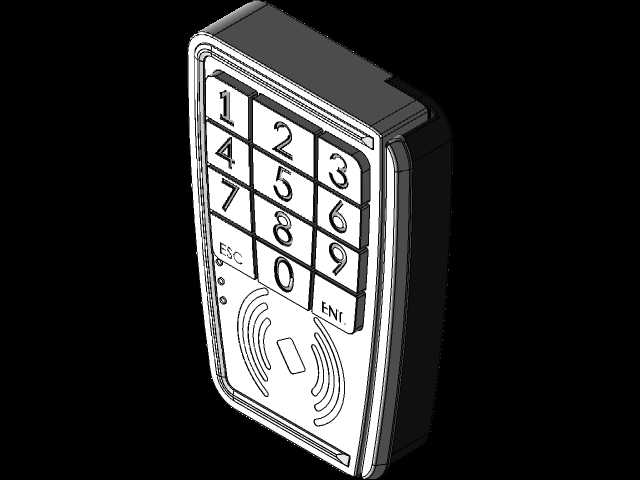

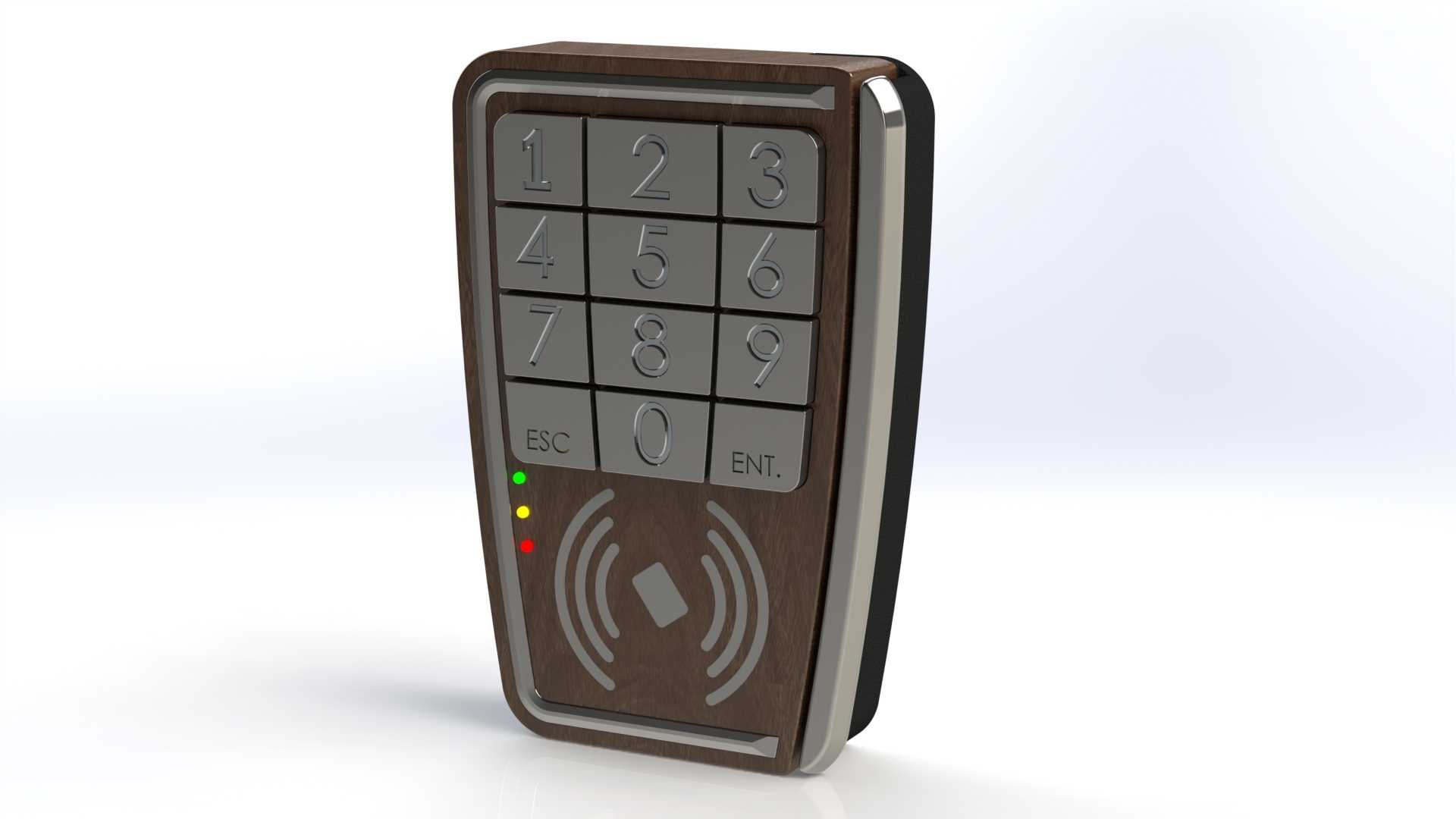

　　先说功能特性对应的结构设计，正面的12位按键是物理硅胶按键，不是触控的，这点其实是考虑到北方冬天戴手套、手上沾油污或者沾水的使用场景，触控按键在这种工况下误触率极高，物理按键的触发行程做在1.2-1.5mm，按压力度控制在1.2-1.8N，按下去有明确的段落反馈，用户不用盯着键盘也能确认输入成功。按键下方的感应区是13.56MHz的非接触读卡区域，模型里做的波浪形标识刚好对应内部天线的布设范围，结构设计的时候这个区域的外壳壁厚要控制在1.8-2.2mm，不能加金属嵌件，也不能做太厚的电镀层，不然会屏蔽射频信号，读卡距离会从标称的5-8cm掉到2cm以内，甚至读不到卡。旁边三个状态指示灯，从上到下分别是电源、读卡成功、异常告警，导光柱做的是内凹式的，避免突出外壳被磕碰掉，同时做了散光处理，正面120度视角范围内都能清晰看到灯的状态，不用凑到跟前看。

　　再讲设计思路，整个外壳是流线型弧面设计，不是方正的直角，一方面是避免直角磕碰过往人员，另一方面是弧面的结构强度比平面高，装在户外被风吹或者轻微撞击不容易变形。外壳材质用的是ABS+PC合金，比纯ABS的抗冲击性高30%，耐候性也更好，户外用三四年不会发黄变脆，表面做的是细晒纹处理，不容易留指纹和划痕，比光面的耐用很多。前壳和后壳的连接是用卡扣加底部两颗M3螺丝固定，卡扣沿周布8个，扣合量做0.8mm，装配的时候不用打胶，拆开维修也方便，螺丝孔做了沉台，装完螺丝之后配橡胶防水塞，能达到IP54的防护等级，下雨天溅水、日常打扫泼点水都不会渗进内部烧坏电路板。

　　然后是大家做选型和建模最容易忽略的外形尺寸与安装边界，这个读卡器的整体宽度是78mm，高度是165mm，最厚的位置是28mm，这个尺寸是经过多轮验证的，宽度太窄的话按键排布太挤，成年人按密码的时候容易误碰相邻按键，太宽的话又显得笨重，装在门框上不协调。安装孔位是标准的86盒适配孔位，孔距60mm，不管是明装还是暗装，都能直接适配市面上通用的86型接线底盒，不用额外打孔改安装位，这点对工程安装来说非常重要，能省一半的安装工时。后壳的出线孔做在底部居中位置，孔径12mm，适配常规的RVV2*1.0电源线和韦根信号线，出线孔带橡胶护线圈，避免拉线的时候刮破线皮造成短路。内部的安装柱高度做的是12mm，刚好能容纳厚度1.6mm的双层电路板，电路板和前壳之间留2mm的间隙，避免按键顶住电路板造成误触发，感应天线贴在按键下方的壳体内壁，和电路板之间留1mm的绝缘间隙，避免板上元器件干扰射频信号。

　　还有几个细节结构值得提，按键下方的ESC和ENT键做了略微凸起的触感标识，不用看键盘就能摸到确认和取消键，适合光线不好的楼道场景。整个设备的边角都做了R3以上的圆角，没有尖锐的棱边，避免人员磕碰受伤，符合安防设备的安全规范。底部的螺丝孔做了防水圈槽，装配的时候套1mm厚的硅胶防水圈，拧紧螺丝之后能完全密封，不会有渗水的缝隙。我之前见过不少新手做的读卡器模型，要么安装孔位不对，要么壁厚设计不合理，要么忽略了防护结构，这个模型把这些量产中要考虑的细节都做出来了，不管是做结构参考还是直接改型做新产品，都能省不少前期验证的时间。
