铰接式三角履带货运行走底盘结构

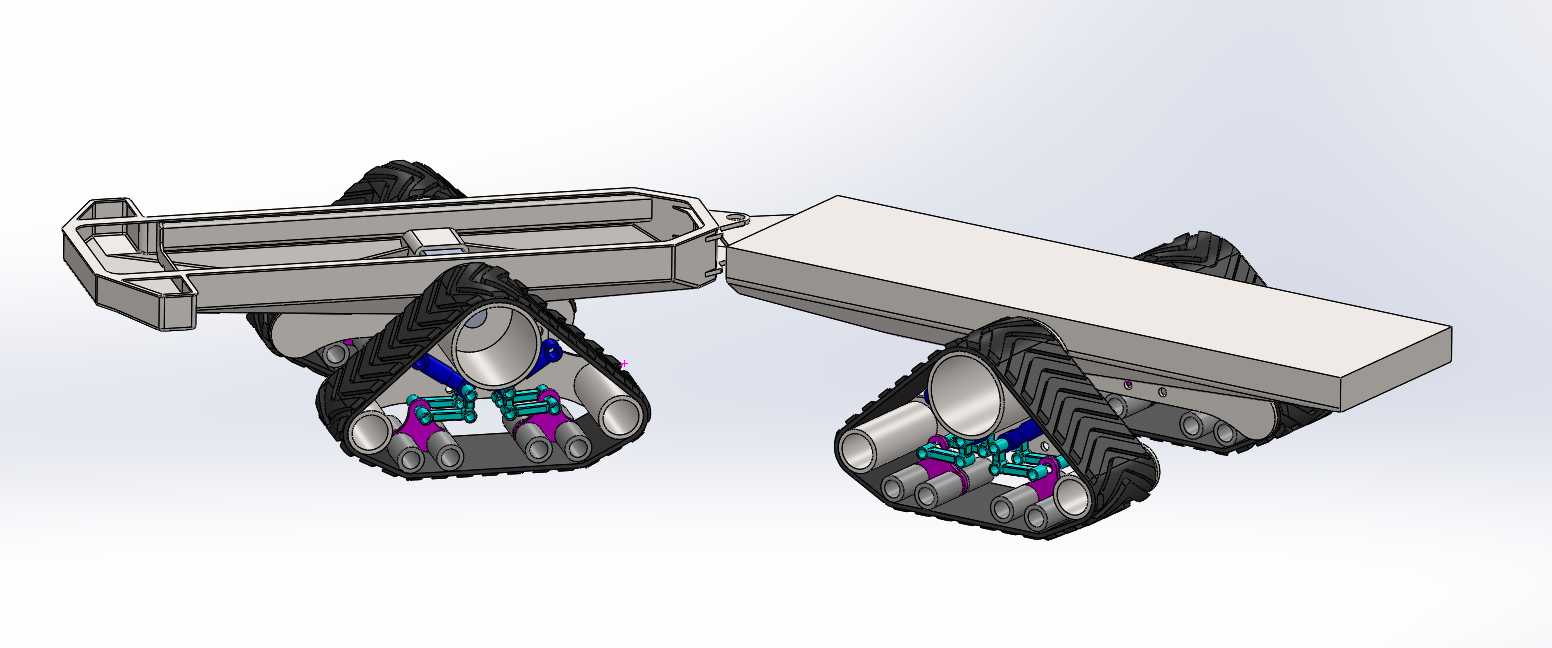

　　这套铰接式三角履带货运行走结构，主要面向非铺装路面的零散物资转运场景设计，常见应用涵盖林区短驳运输、田间农资转运、工地零散建材搬运、野外作业点位物资补给这类轮式车辆难以顺畅通行的作业环境，相比常规轮式货运底盘，三角履带结构能大幅降低接地比压，在泥泞、松软积雪、坑洼碎石路面行驶时不易出现陷车、打滑问题，适配没有硬化道路的野外作业场景。从结构功能来看，整套行走装置采用前后两段车架铰接的连接形式，前车架为牵引承载段，后车架为载货承载段，铰接点预留了足够的摆动自由度，在通过起伏路面时前后车架可独立随地形摆动，保证四个三角履带轮始终贴合地面，不会出现单轮悬空导致的牵引力流失问题，相比整体式车架的履带底盘，转弯半径更小，在狭窄的林间小道、

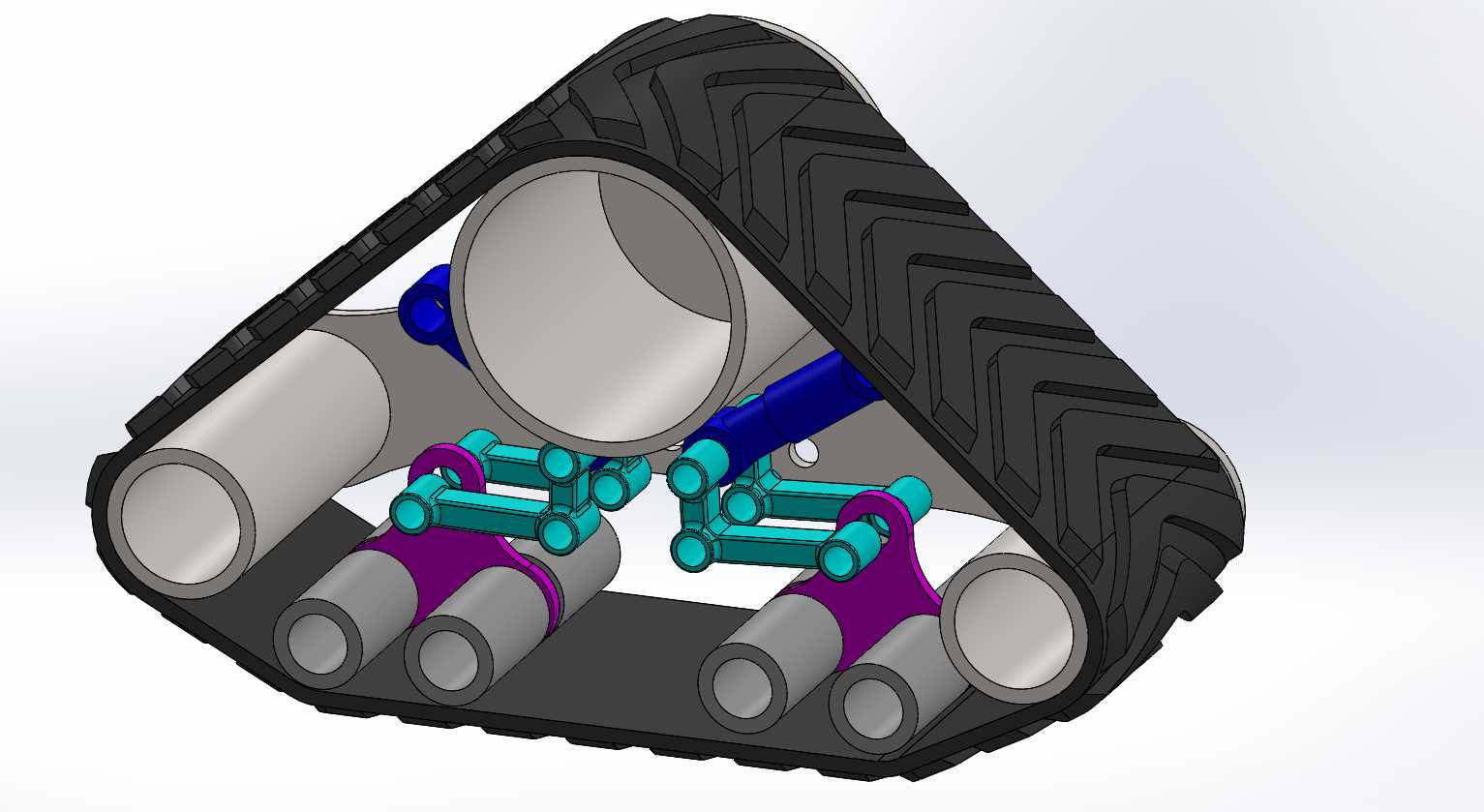

　　田埂路径上也能灵活转向，不需要预留过大的回转空间。三角履带轮的结构采用三角布局的承重轮组搭配橡胶履带，驱动轮位于三角结构顶端，导向轮与承重轮分布在底部两个端点，轮组内部设置了独立的缓冲阻尼结构，行驶过程中遇到碎石、凸起路面时，轮组可通过自身结构形变吸收冲击，避免硬冲击直接传递到车架上，既能够保护车架上搭载的货物不受颠簸损坏，也能降低车架结构的疲劳载荷，延长整体使用寿命。设计过程中优先考虑了野外作业的维护便利性，履带采用分段卡扣式连接结构，不需要专用大型工装即可完成履带的拆卸更换，承重轮、导向轮的轴承座均采用外置式安装设计，日常加注润滑脂、更换密封件时不需要拆解整个轮组结构，适合野外作业点缺乏专业维修设备的使用条件。

　　车架部分采用槽型截面的型钢焊接结构，载货平面预留了标准的绑挂孔位，可根据运输物资的类型加装围栏、货箱平板、专用固定支架，不需要对主车架进行二次焊接改造，避免焊接应力破坏车架原有结构强度。安装边界方面，整套底盘的铰接点转动角度预留了正负22度的俯仰自由度、正负18度的侧倾自由度，在坡度不超过35度的非铺装坡面上行驶时，前后车架不会出现运动干涉；三角履带轮的安装接口采用通用的法兰连接形式，可根据实际载重需求更换不同宽度的橡胶履带，常规配置下单轮额定承重可达1.2吨，整套底盘额定承载总重可覆盖4吨以内的零散货运需求，载货平面的离地间隙控制在320毫米，能够顺利通过高度不超过220毫米的路面凸起障碍，不需要额外调整车架高度。

　　行走驱动的动力接口预留了通用的传动轴连接法兰，可适配柴油发动机、电动机等不同动力源，不需要对底盘主结构进行改造即可完成动力单元的匹配安装，制动结构集成在驱动轮内侧，采用鼓式制动结构，在泥泞、涉水工况下也能保证足够的制动力矩，避免长下坡路段出现制动失效的风险。整套结构没有采用复杂的电控辅助系统，全部为纯机械结构，在低温、高粉尘、高湿度的野外环境下运行稳定性更高，不会因为电子元件故障导致设备停机，适配野外作业的复杂使用环境。
