汽车脚踏式节流操纵踏板结构设计

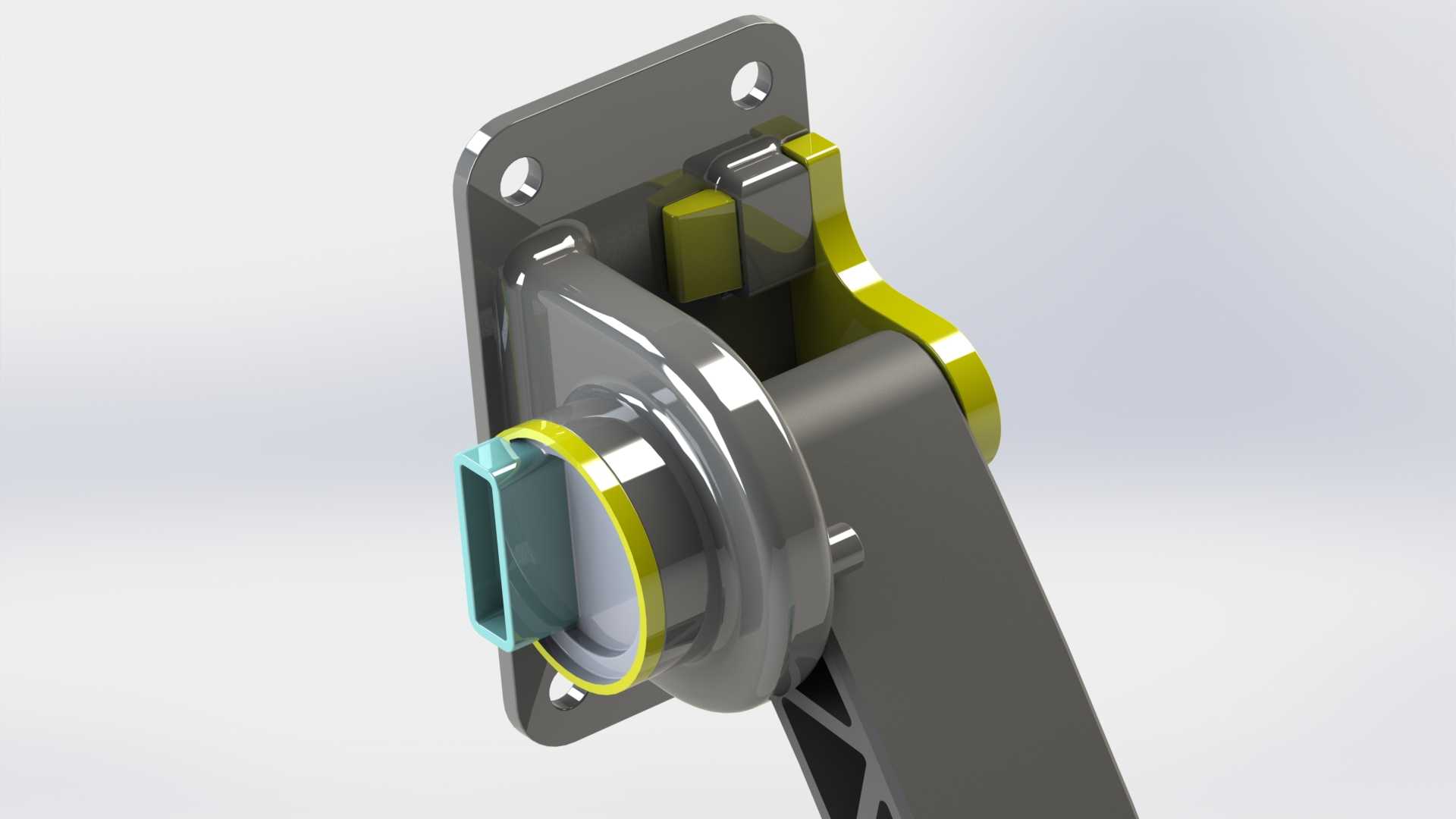

　　这款脚踏式节流操纵部件，主要应用在乘用车辆、轻型商用车辆的驾驶舱操纵系统中，是驾驶员直接交互的核心操纵件之一，承担着动力输出开度的指令传递作用，直接关联车辆行驶过程中的动力响应表现与驾驶操控手感。从实际装车场景来看，该部件安装在驾驶舱防火墙靠近驾驶员一侧的区域，安装面采用带四个固定孔的冲压支架结构，安装孔位的间距匹配主流车型防火墙的预装螺柱位置，安装时仅需将支架对位卡入预装螺柱后拧紧紧固螺母即可完成固定，不需要额外在车身上改制安装位，适配多数前置前驱、前置后驱车型的操纵系统布局。

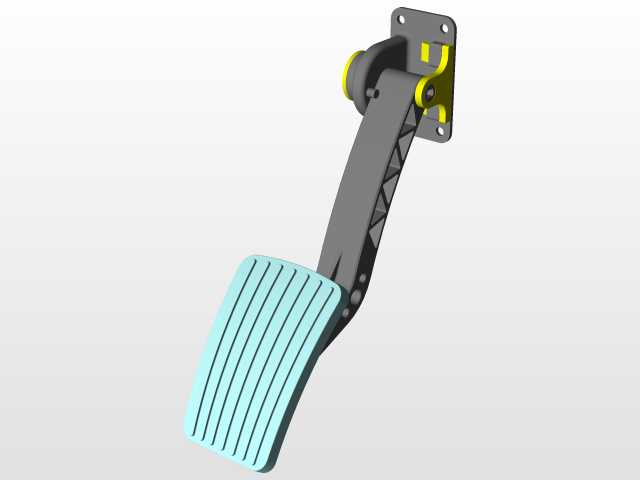

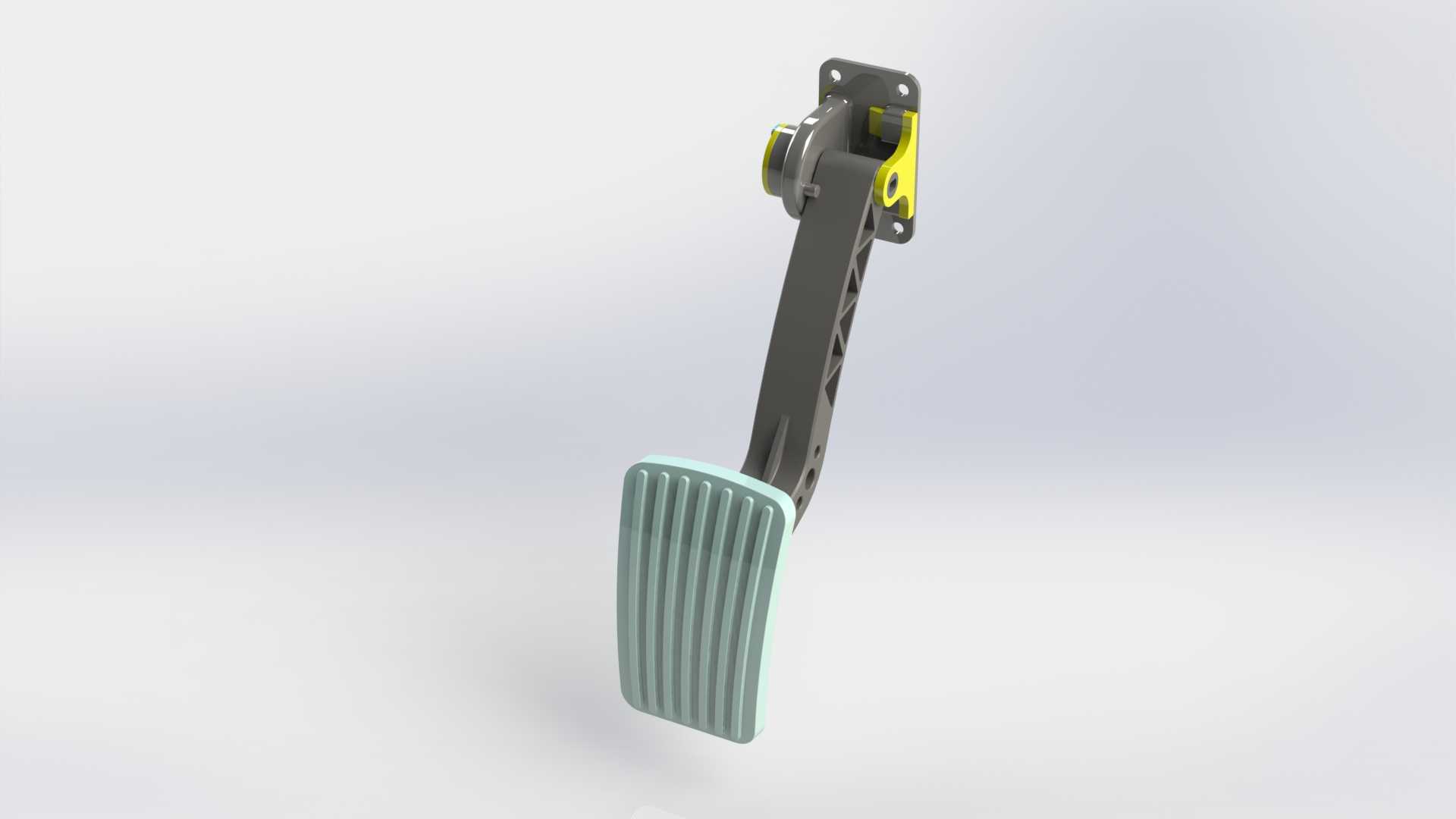

　　从功能特性来看，该部件采用杠杆式传动结构，踏板臂采用带加强筋的工程塑料注塑成型，筋位沿踏板臂受力方向排布，在保证整体结构强度的同时有效降低部件自重，踏板臂的转动支点采用带自润滑衬套的铰接结构，长期踩踏过程中不会出现卡滞、异响问题，铰接位置的阻尼设定经过匹配，踩踏过程中存在线性的阻尼反馈，驾驶员可以通过脚感精准判断节流开度的大小，避免出现开度控制过粗导致的车辆窜动问题。踏板踩踏面采用带竖向防滑筋的宽面设计，踩踏面的弧度贴合驾驶员脚掌的自然轮廓，即使长时间驾驶踩踏也不会出现脚部硌压的不适感，防滑筋的高度设定为1.5mm，既可以保证鞋底与踏板面之间的摩擦力，避免踩踏过程中出现打滑，也不会因为筋位过高导致鞋底卡滞的风险。

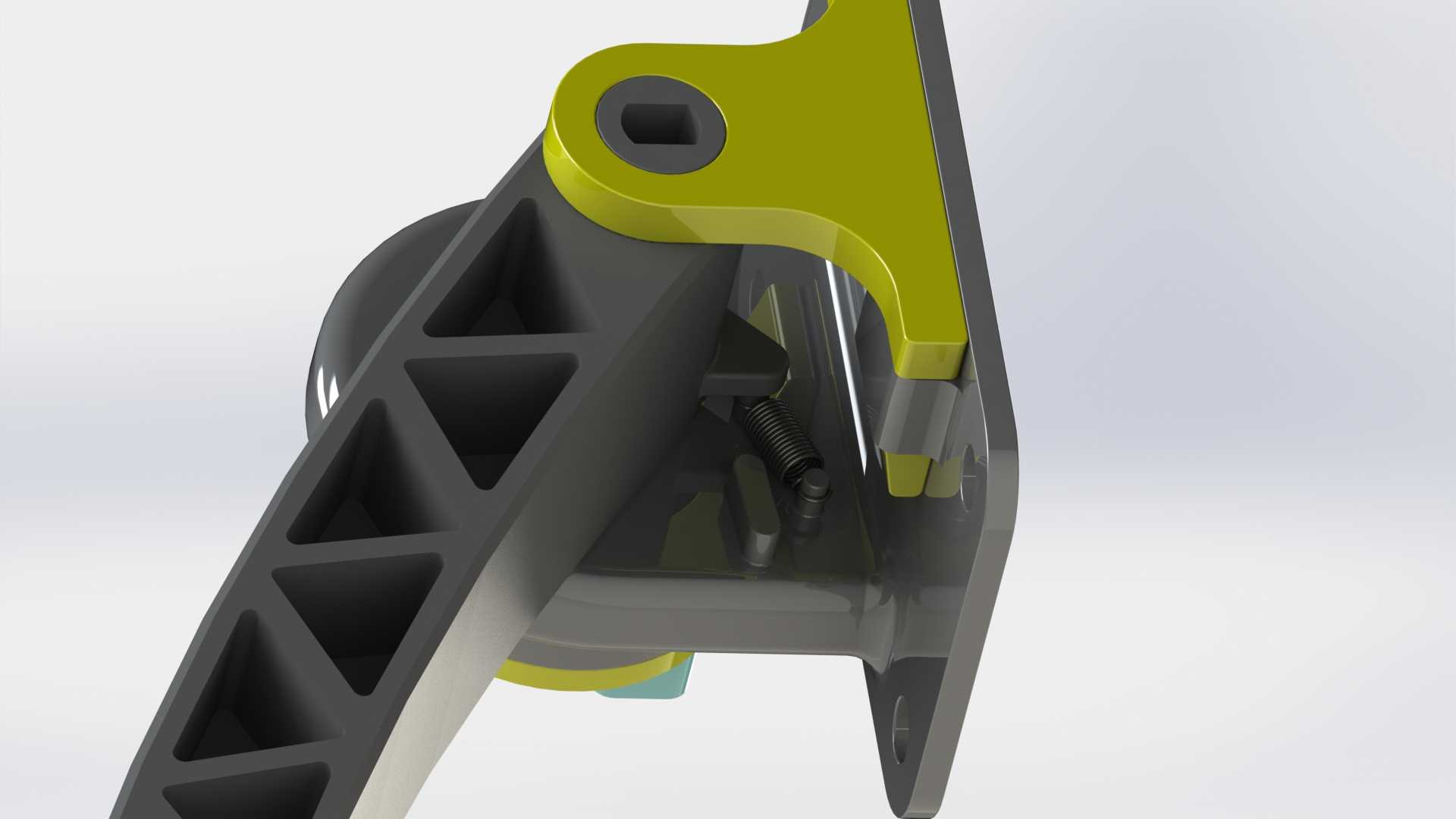

　　设计过程中，首先围绕人机工程学参数确定踏板的整体摆角范围，踏板的初始位置匹配驾驶员正常坐姿下的脚掌自然放置角度，全程踩踏行程对应的摆角控制在合理区间，避免出现踩踏行程过短导致的开度控制精度不足，或是行程过长导致的踩踏费力问题。传动部分的复位采用内置的扭簧结构，扭簧的扭力参数经过多轮调校，保证踏板松开后可以快速回到初始位置，不会出现回位滞后导致的节流开度延迟问题，同时扭簧的扭力不会过大，避免长时间踩踏导致的驾驶员脚部疲劳。支架部分采用金属冲压成型工艺，与车身连接的安装面做了翻边加强处理，承受频繁踩踏的交变载荷时不会出现支架变形、安装位松动的问题，铰接位置的衬套采用耐磨自润滑材料，不需要定期加注润滑脂即可保证全生命周期内的转动顺畅性。

　　从安装边界尺寸来看，该部件整体安装后突出安装面的纵向尺寸控制在紧凑范围内，不会占用驾驶舱内过多的腿部空间，踏板在全行程摆动过程中，与周边的制动踏板、离合踏板以及驾驶舱内饰板之间都预留了足够的安全间隙，不会出现运动干涉问题。部件上的节流信号传递结构预留了标准的安装位，可以适配拉索式节流传动结构，也可以通过加装角度传感器适配电子节流系统，具备较强的平台通用性，能够覆盖不同动力配置车型的配套需求。在结构细节处理上，踏板臂与支架的铰接位置设置了防尘罩结构，可以阻挡驾驶舱内的灰尘、碎屑进入铰接摩擦副，延长部件的使用寿命，踩踏面的边缘做了圆角过渡处理，避免驾驶员移动脚部时被锐边刮蹭。
