铰接式履带森林转运车行走车架结构

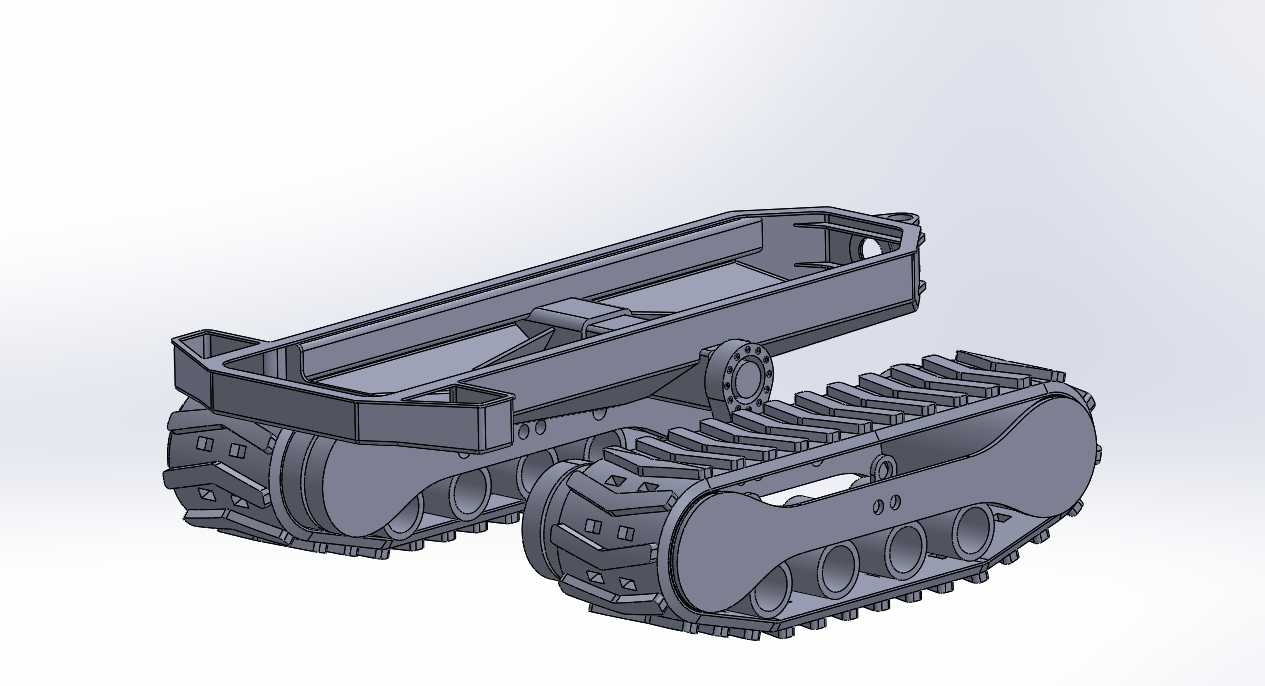

这款铰接式履带行走车架，主要面向林区复杂地形下的物料转运作业场景设计，适配南方山地林场、北方原始林区等非硬化路面的短距离物资转运需求，可搭载采伐后的原木、营林作业机具、林区运维补给物资完成坡地、沟壑、腐殖质松软路面的通行作业。从结构设计逻辑来看，整车采用前后两段履带单元铰接的布局形式，区别于传统整体式履带底盘，中间铰接回转结构允许前后两段履带单元在垂直面、水平面内产生一定角度的相对偏转，在通过起伏不平的林区路面时，前后履带都能尽可能贴合地面，避免单段履带悬空导致的抓地力丧失，大幅提升松软、起伏地形下的通过性能，同时铰接结构也能缩小整车的转弯半径，在林木间距有限的林区内可以更灵活地完成转向避让，减少对林木的剐蹭损伤。

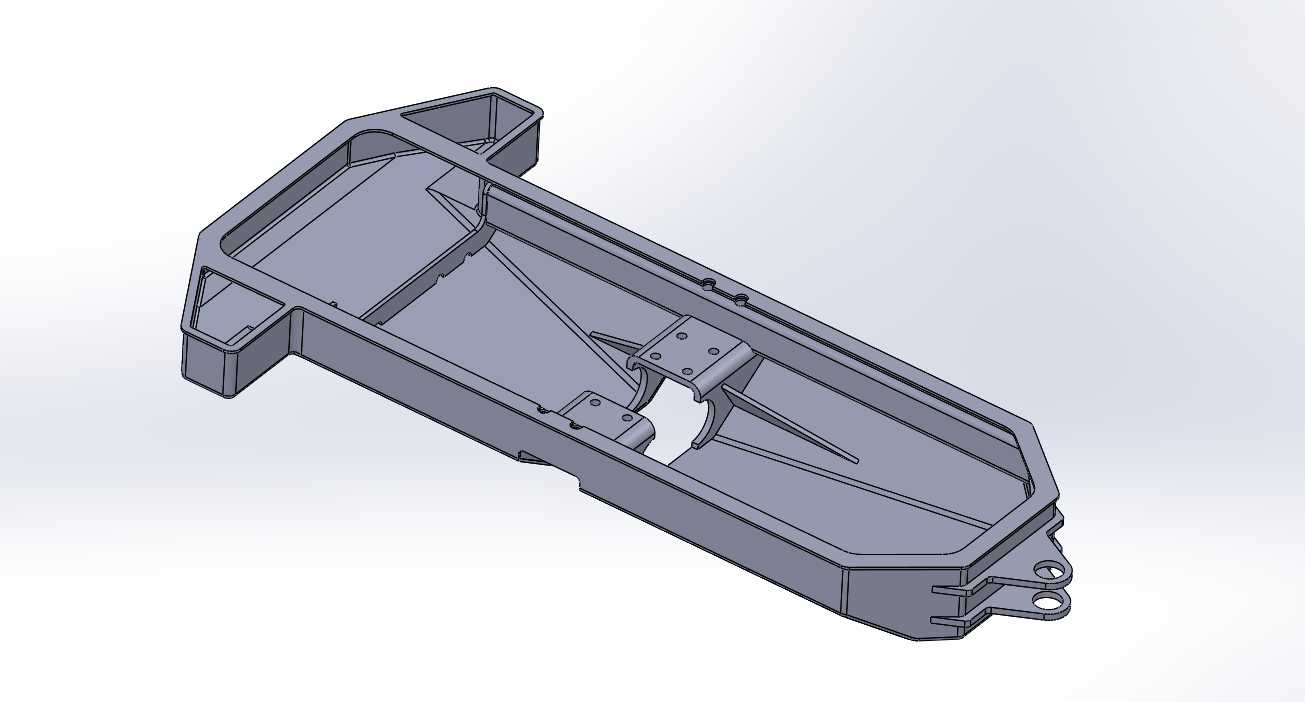

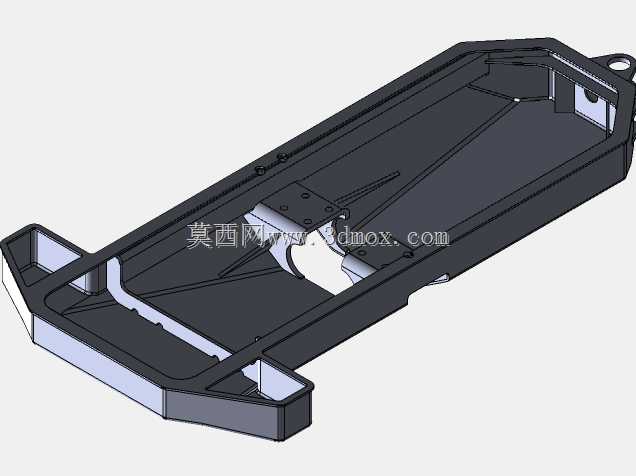

前后两段履带架均采用箱型梁焊接结构，主梁选用高强度低合金钢板弯折拼焊而成，内部设置横向加强筋板，在控制整体重量的前提下保证车架的抗扭、抗弯强度，能够承受林区重载转运时的冲击载荷，避免长期在颠簸路面作业出现车架开裂变形的问题。履带行走部分采用深齿橡胶履带，履带板表面的凸起履齿可以嵌入腐殖土层、泥地甚至浅积雪层，提供足够的附着牵引力，履带内部的承重轮采用等间距排布，配合托带轮限制履带下垂量，保证高速行走时履带不会出现脱轨、跳齿问题。前车架预留了动力单元、驾驶操纵模块的安装接口，安装边界尺寸按照常规小型林区转运车的动力包规格预留，可适配单缸或多缸柴油发动机、液压传动单元的安装，安装面的螺栓孔位采用通用化设计，方便后续不同配置的选装；后车架设置了货厢安装的定位基准面与铰接吊点，可根据作业需求换装平板货厢、原木夹持机构、洒水作业装置等不同上装，拓展设备的适用场景。

在设计过程中针对林区作业的常见痛点做了针对性优化，比如车架底部做了圆弧过渡处理，避免在通过凸起树根、岩石时出现底盘托底卡滞；铰接部位的销轴采用密封式润滑结构，减少林区粉尘、泥水进入铰接摩擦面，降低日常维护的频次；两侧履带的张紧机构采用螺杆调节式结构，作业人员无需专用工具即可快速调整履带张紧度，适应不同路况下的行走需求。整车的外形尺寸控制在窄体规格，宽度适配林区常规集材道的通行宽度，长度方向通过铰接结构的折叠特性，在转运时可满足常规货运车辆的装载要求，无需额外的超宽超限运输手续，方便设备在不同林区作业点之间转场。
