带锥面缓冲密封橡胶垫圈结构设计

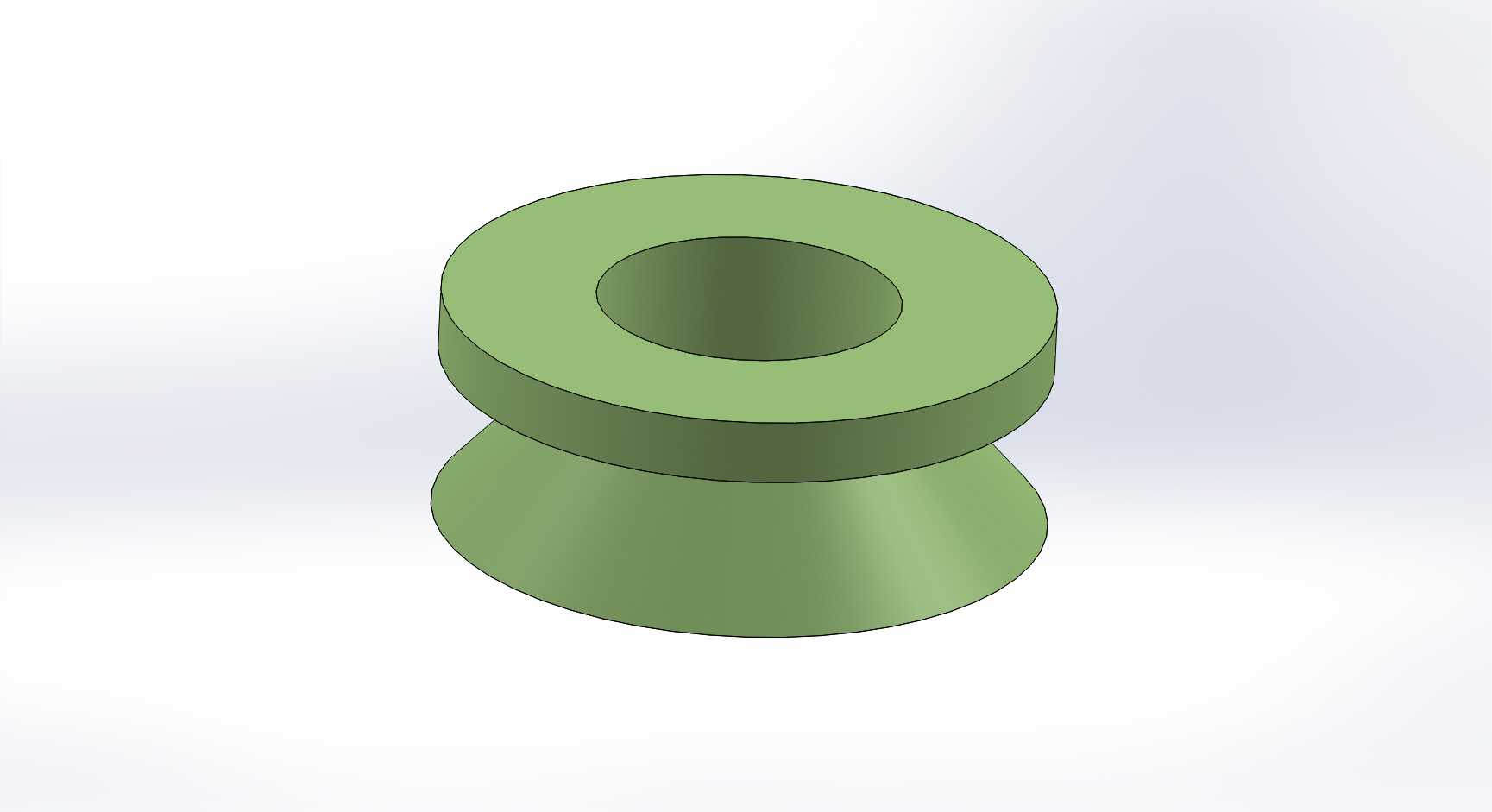

　　在低压流体管路、小型机电设备壳体、轻工机械的铰接部位，这类带单侧锥面的橡胶圈是很常见的静密封兼缓冲元件，很多刚入行的结构设计人员容易把它和普通平橡胶垫圈混淆，实际二者的安装适配场景和受力特性差异不小。先从实际应用场景说起，这类橡胶圈常被用在小型气动元件的快插接头端部、家用净水设备的滤瓶衔接处、小型配电箱的穿线孔密封位，还有部分办公设备的转轴缓冲位置，它不需要像O型圈那样嵌入专门的密封沟槽，对安装面的加工精度要求比平垫圈低，锥面结构可以自适应一定的安装角度偏差，哪怕两个对接面存在0.5度以内的倾斜，也能通过橡胶的形变填补间隙，不会出现局部泄漏的问题。从功能特性上看，它的上部是标准的平环结构，贴合平整的压紧端面，

　　下部的锥面结构在受压时会产生径向的延展，一方面可以填充对接部位的径向间隙，另一方面能在受到轴向冲击时，通过锥面的弹性形变吸收部分冲击能量，比同厚度的平橡胶垫圈缓冲行程大30%左右，同时不会因为过度压缩出现橡胶被挤入对接间隙的问题，很多设计人员在做薄壁件连接的时候，容易忽略平垫圈受压溢出的问题，用这种锥面结构就能很好规避这个缺陷。设计思路上，这个橡胶圈的内孔尺寸是按照对接的通径或者螺杆外径做适配的，内孔和配合件之间保留0.2-0.3mm的间隙，既方便安装时的套入，又不会因为间隙过大导致密封时出现内漏；上部平环的外径比下部锥面的最大外径小1mm左右，这样在压紧的时候，锥面先接触对接的锥面或者沉孔，随着压紧力增加，上部平环逐步贴紧上端面，

　　形成两道密封防线，比单一平面密封的可靠性高不少。锥面的锥度设计为15度，这个角度是经过实际验证的，角度太小的话锥面的径向补偿能力不足，角度太大的话受压时容易出现轴向滑移，导致密封错位。从安装边界来看，这类橡胶圈的安装压缩量控制在整体高度的20%-25%最合适，压缩量太小密封比压不足，容易出现渗漏，压缩量太大的话橡胶会产生永久形变，缩短使用寿命，安装的时候不需要额外涂抹密封脂，橡胶本身的表面摩擦力就可以防止垫圈在压紧过程中出现转动偏移。在做三维建模的时候，要注意锥面和上部平环的衔接处做R0.5的圆角过渡，不要做尖锐的棱边，一方面实际生产硫化的时候橡胶更容易充满模腔，不会出现缺胶的问题，另一方面棱边位置在受压时容易出现应力集中，

　　长期使用会产生裂纹，影响密封寿命。另外下部锥面的末端要做微小的倒角，安装的时候更容易对准沉孔或者对接的锥面，不会因为边缘剐蹭出现卷边。很多人在选型这类垫圈的时候，只看内孔和外径尺寸，忽略锥面的角度和整体高度，实际安装的时候就会出现要么压不紧，要么压缩过量的问题，建模的时候要把安装后的压缩形变预留出来，不要按照自由状态的尺寸去做配合位的设计，比如自由状态下总高度是5mm的垫圈，安装位的轴向间隙就要设计在3.8-4mm之间，保证合理的压缩比。这类橡胶圈一般采用丁腈橡胶材质，耐油耐普通水基介质，要是用在食品接触的场景就要换硅胶材质，建模的时候不需要考虑材质的收缩率，那是模具设计阶段要处理的内容，结构设计阶段只要把功能尺寸、安装边界、配合关系做准确就可以。在做装配验证的时候，要模拟轴向压紧后的形变状态，检查锥面延展后会不会和周边的结构件产生干涉，尤其是在空间紧凑的小型设备内部，橡胶受压后的径向延展尺寸要提前核算，避免挤压到周边的线路或者薄壁结构。
