手持搅拌混炼作业用搅拌杆结构设计

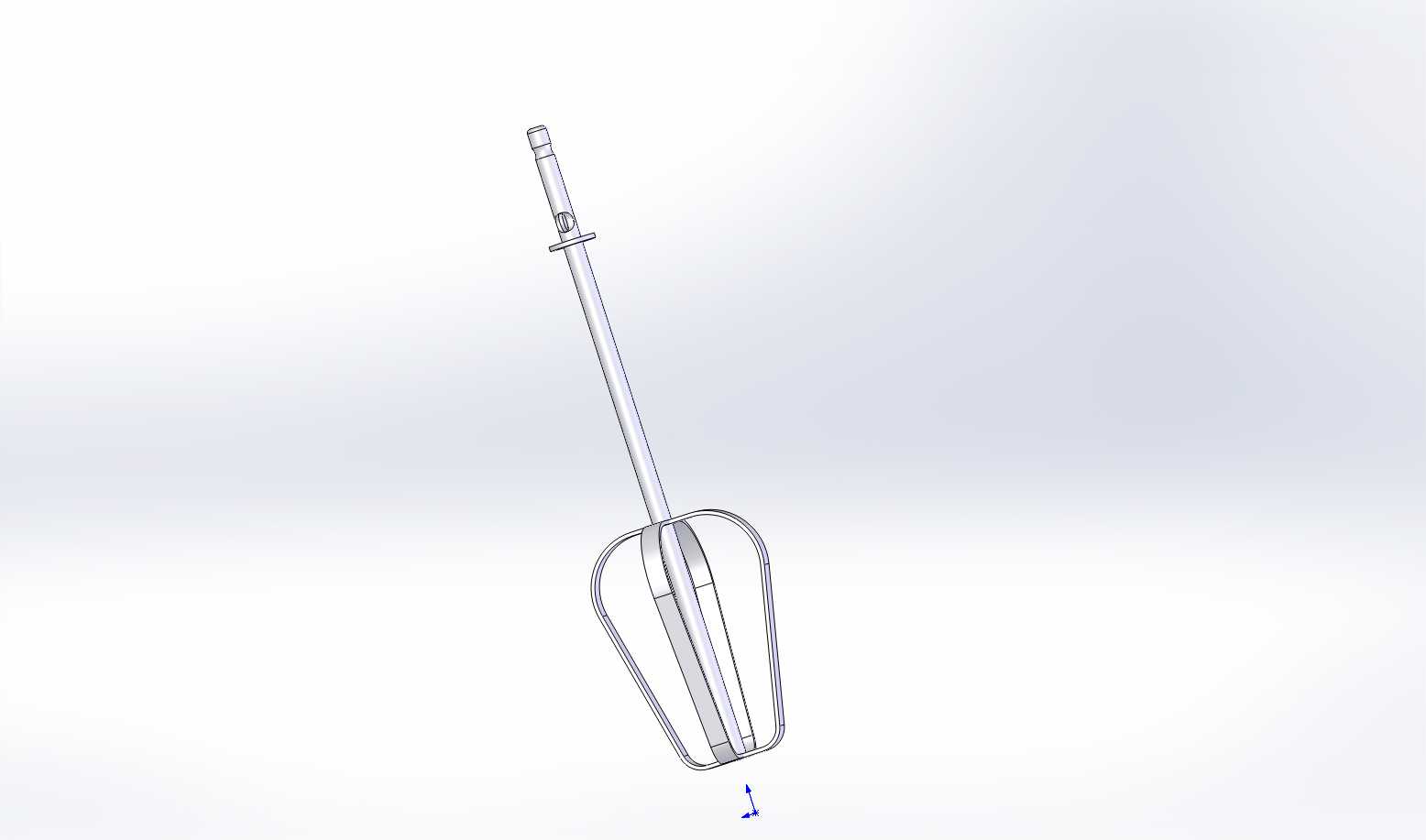

　　这款搅拌执行构件主要适配手持动力工具的输出端，在涂料调配、腻子拌合、少量胶黏剂混配、建筑辅料小规模搅拌等作业场景中承担核心混炼功能，区别于大型工业搅拌设备的大容量作业定位，这类构件更侧重小范围、灵活移动的作业需求，适配装修现场、小型加工工位、实验室小批量物料混配等无法部署大型搅拌设备的场景，能在有限操作空间内完成物料的均匀拌合，避免大型设备转场不便、小容量物料搅拌能效浪费的问题。从结构设计逻辑来看，整体采用长杆传动布局，上端为夹持连接段，做了阶梯轴式的限位结构，能匹配常见手持电钻、搅拌电钻的夹头装夹尺寸，装夹后可通过夹头的三爪锁紧结构传递扭矩，连接段的轴径公差控制在常规手持动力工具的夹头适配范围内，无需额外转接件即可完成装夹，

　　装夹后杆体的同轴度经过结构优化，高速转动时的径向跳动量控制在合理区间，减少作业时的震手感，降低操作人员的握持负荷。杆身中段为等径直杆结构，长度设计兼顾常见搅拌容器的深度，作业时搅拌头可完全没入物料液面以下，避免搅拌过程中物料飞溅，同时杆身长度预留了足够的安全距离，操作人员握持动力工具时手部不会接触到容器边缘或飞溅的物料，降低作业安全风险。下端的搅拌头采用笼式框叶复合结构，外围的弧形笼式框架可在转动时形成大范围的物料径向扰动，内部的平直叶片可对物料形成轴向的剪切翻动，两种结构配合可同时实现物料的周向流转与上下层翻动，避免高粘度物料搅拌时出现底部沉料、表层物料无法参与混炼的问题，相比单一叶片式搅拌头，这种结构对高粘度腻子、

　　厚浆涂料的混炼均匀度提升明显，可减少搅拌作业的往返次数，缩短单批次物料的拌合时间。从安装边界来看，上端夹持段的直径适配市面上绝大多数手持动力工具的夹头锁紧范围，无需定制转接结构即可直接装夹使用，搅拌头的最大外径适配常见的5升、10升小型搅拌桶的口径，放入或取出容器时不会与桶壁发生卡滞，作业时搅拌头的转动轨迹与桶壁预留了足够的安全间隙，不会刮蹭容器内壁造成容器损坏或杂质混入物料。结构细节上，搅拌头与杆身的连接位置做了圆弧过渡处理，避免应力集中导致长期高负荷转动后出现焊缝断裂或杆体变形的问题，所有与物料接触的棱边都做了倒钝处理，不会在搅拌过程中切割、裹挟物料中的纤维类添加成分，也避免清洁时划伤操作人员。在实际作业过程中，

　　这类搅拌构件的受力主要来自转动时物料的阻力，因此杆身采用刚性足够的实心杆结构，可承受高粘度物料搅拌时的扭矩负载，不会出现杆体弯折变形的情况，搅拌头的框架结构采用对称布局，转动时的动平衡表现稳定，高速转动时不会出现明显的偏心震动，长时间作业也不会造成动力工具的输出轴承过度磨损。针对不同物料的混炼需求，这种结构的搅拌头相比螺旋式、涡轮式搅拌头，对物料的剪切强度适中，既可以充分拌合高粘度的膏状物料，也不会因为剪切力过强导致涂料中的颜料颗粒被过度破碎影响成膜性能，适配的物料粘度范围覆盖从低粘度的水性涂料到中等粘度的环氧胶黏剂、高粘度的建筑腻子等多种常见混炼对象。在清洁维护层面，整体光滑的杆身与镂空的笼式搅拌头结构，作业后可直接通过清水冲洗或溶剂擦拭完成清洁，没有容易积存物料的死角，不会出现残留物料干结后影响下次搅拌平衡度的问题。
