常规翻盖式瓦楞包装纸箱结构设计

　　日常物流仓储场景里，这类翻盖式瓦楞纸箱是应用覆盖度极高的包装承载构件，从电商小件配送到工业零部件周转、成品出库封装都能见到它的身影，区别于一次性重型木箱或者塑料周转箱，它的自重更轻，折叠储运状态下占用空间极小，空箱运输时可以完全压平堆叠，大幅降低返程或者仓储阶段的空间浪费。做这个结构建模的时候，首先要考虑的是实际生产中的折边工艺匹配，常规瓦楞纸板的压线位置不能做直角硬转折，要预留出纸板厚度对应的弯折让位，不然实际折盒的时候会出现纸板表层开裂、折边起翘的问题，模型里所有翻盖的衔接边都做了对应厚度的圆角过渡，和实际瓦楞纸板的弯折曲率保持一致，不会出现建模结构和生产工艺脱节的问题。箱体的主体采用直立围边结构，

　　四个垂直棱边的搭接位置预留了涂胶或者打钉的工艺余量，对应实际生产中纸箱的接合边宽度，这个宽度不是随意设定的，要匹配不同克重瓦楞纸的接合强度要求，太窄的话承重时容易从接缝处崩开，太宽又会浪费纸板材料，模型里的搭接宽度是按照常规三层瓦楞箱的通用工艺值设定的，适配绝大多数常规内装物的承重需求。顶部的四个翻盖采用长短搭配的对合结构，两个长翻盖的宽度刚好等于箱体宽度的二分之一，闭合后能完全覆盖箱口，两个短翻盖的宽度对应箱体长度方向的让位，闭合时不会和长翻盖出现干涉，翻盖和箱体主体的衔接压线位置做了弱化处理，对应实际生产中的压线工艺，折边翻转时的阻力更小，反复开合也不容易出现折痕断裂的问题。从安装和使用边界来看，

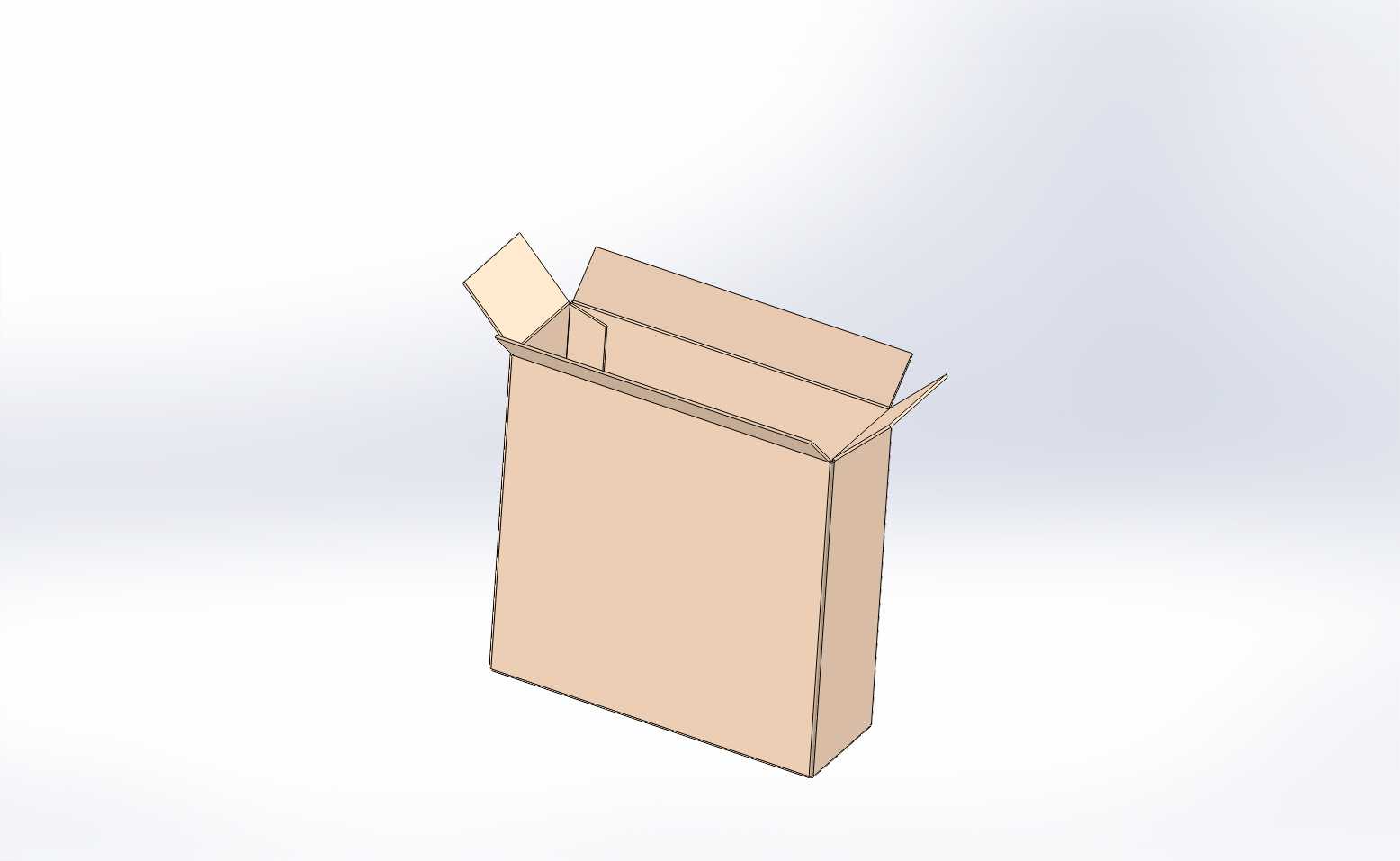

　　这类纸箱的外形尺寸属于常规邮政小包适配的规格，外廓尺寸没有超出快递物流的常规揽收尺寸阈值，堆叠码放时，箱体侧壁的垂直承重结构能支撑三层同规格满装箱体的堆叠载荷，不会出现侧壁鼓胀、箱面塌陷的问题。建模时特意还原了纸箱半开启的状态，能清晰看到内部的折边搭接结构，不管是做包装方案的可视化演示，还是做物流场景的三维布局搭建，都能直接调用这个结构，不需要再额外调整折边的开合角度。实际使用中，这类纸箱不需要额外的辅助连接件，只需要封装胶带或者打包带就能完成锁固，开箱时也不需要专用工具，直接划开封装胶带就能翻开顶盖取放内装物，对于周转频次不高、需要控制包装成本的场景来说，这种结构的实用性远高于其他复杂结构的包装容器。做结构校验的时候，

　　要注意翻盖闭合后的间隙控制，模型里两个长翻盖对合后预留了0.5mm的工艺间隙，对应实际纸板的厚度公差，不会出现因为纸板吸水膨胀或者裁切公差导致的盖合不严的问题，箱体的内部净尺寸和外廓尺寸的差值刚好是两层瓦楞纸板的厚度，做装箱方案设计的时候，可以直接用内部净尺寸计算内装物的排布空间，不需要再额外扣除壁厚余量。另外，箱体的底部结构和顶部翻盖采用对称设计，折边向内翻折后通过封装胶带固定，承重时底部的折边会形成互相支撑的受力结构，均匀分散内装物的重量，不会出现单块折边受力过大导致的底部漏底问题，这种对称结构也能降低纸板裁切时的排料难度，一张瓦楞纸板就能完成整个箱体的裁切压痕，不需要额外拼接其他构件，生产效率更高。
