多接口对接式插头防护固定结构件

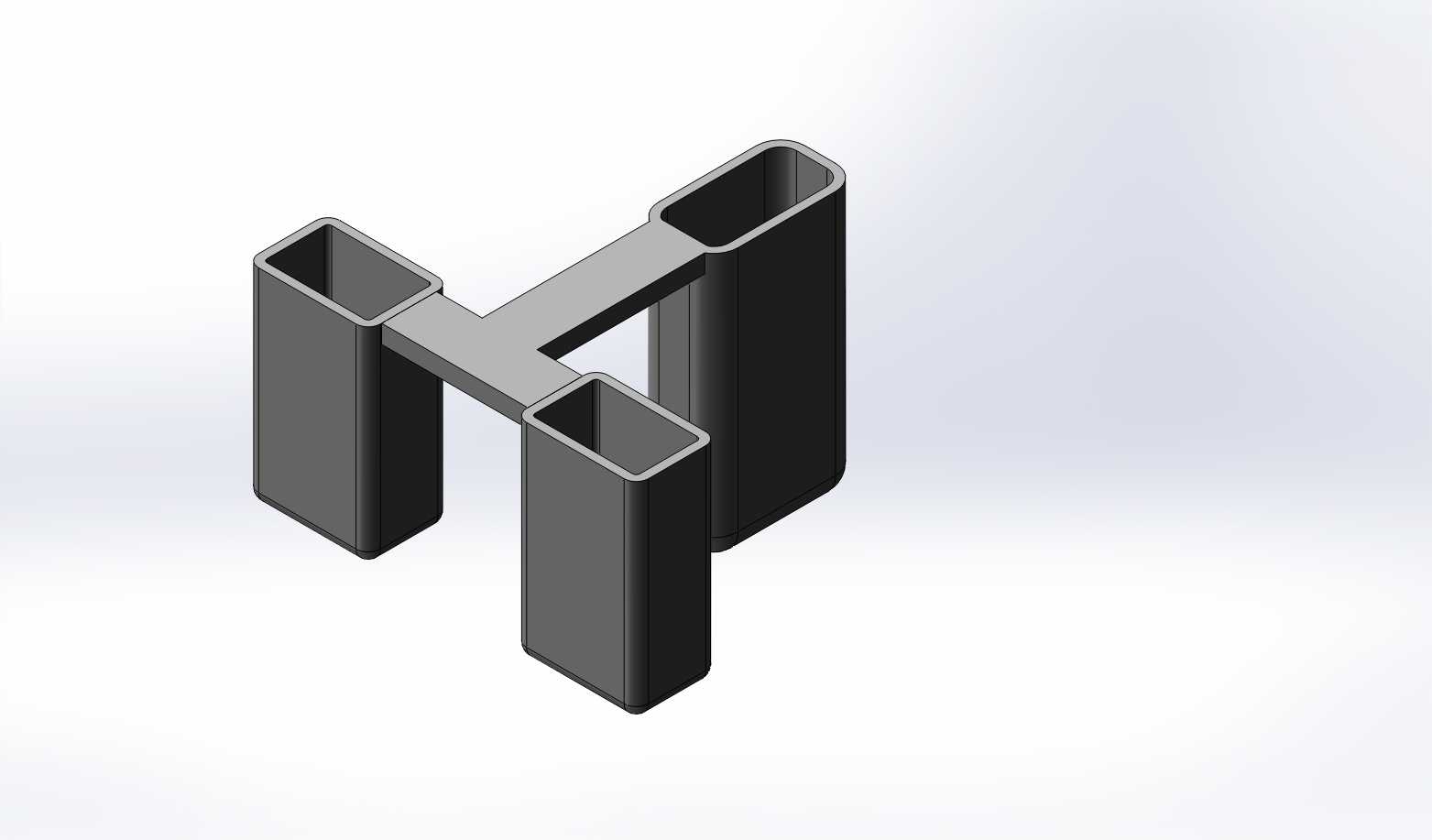

　　在工业电气布线、设备外接端口防护场景中，外露的接插件插头长期受车间粉尘、切削液飞溅、外力拉扯影响，极易出现插针氧化、接线松脱、接口变形等故障，这类故障在设备运维统计中占电气类故障的近三成，尤其是多组并排布置的信号插头、动力插头，一旦出现松退错位，排查定位往往需要耗费大量停机时间。这款插头防护固定结构，正是针对多组并排插头的防护与固定需求设计，区别于单插头独立防护套的结构，它采用一体化连体式框架，将三个独立的插头容纳腔通过中间连接筋整合为一个整体，安装后可同时对三组相邻布置的插头提供防护与定位。

　　从实际使用场景来看，这类结构多用于设备侧方的外接端口排、车间分线盒出线端、移动设备的拖链末端接口位置，这些位置的插头往往成组布置，单套防护结构可同时覆盖三个插头，避免了单个防护套安装后出现的间隙错位、相邻防护件干涉的问题。每个容纳腔采用矩形通腔设计，内壁预留0.3-0.5mm的配合间隙，可适配常规矩形工业插头的外壳尺寸，腔体外壁做了1.5mm的均匀壁厚设计，既保证足够的抗冲击强度，避免外力磕碰直接作用在插头本体上，又不会占用过多安装空间，相邻腔体之间的连接筋宽度设置为8mm，筋板厚度与腔体壁厚保持一致，在保证整体结构刚性的同时，减少了材料用量，也避免了筋板过厚导致的成型收缩变形问题。

　　设计过程中，首先考虑的是安装后的定位可靠性，三个腔体的中心距严格匹配常规工业插头排的标准安装孔距，安装时可直接卡接在插头外侧，不需要额外对原有端口面板进行打孔改造，腔体的开口端做了1mm的内倒角，方便插头快速插入对位，即使是现场运维人员带防护手套操作，也能快速完成插头与防护套的装配。腔体的封闭端做了圆角过渡处理，避免尖锐边角在设备布线过程中刮伤线束外层绝缘皮，同时在腔体靠近连接筋的一侧，预留了浅槽结构，可容纳插头尾部的线束应力释放弯，避免线束在插头根部出现直角弯折导致的线芯断裂问题。

　　从安装边界来看，整个结构的总宽度控制在三个插头并排宽度加12mm的安全余量范围内，总高度与单插头的防护高度一致，不会超出原有端口排的安装外轮廓，在密集布置的端口排上安装时，不会与相邻的其他端口部件产生干涉。结构的材质选用耐油绝缘的工程塑料，可耐受车间常见的切削液、润滑油飞溅，同时具备良好的绝缘性能，即使插头外层出现轻微破损，防护套也能提供额外的绝缘防护，避免操作人员误触带电部位。

　　在实际工况验证中，这类连体式防护结构相比独立防护套，抗外力拉扯的能力提升了40%以上，因为三个腔体通过连接筋形成整体受力结构，当某一个插头受到侧向拉扯力时，力会通过连接筋分散到另外两个腔体上，避免单个插头受力过大出现松脱。同时，一体化的结构减少了零散配件的数量，现场安装时不需要逐个对齐单个防护套的位置，安装效率提升近一倍，尤其适合批量设备的生产线布线装配场景。针对户外临时布线的场景，结构的外壁还做了细微的磨砂纹理，避免雨天或沾水后操作打滑，腔体的配合间隙也经过优化，既保证插头插拔顺畅，又能阻挡大部分粉尘和飞溅液体进入插头接合面，减少接插件的氧化腐蚀速率，延长接插件的使用寿命。

　　在结构细节处理上，所有的棱边都做了R0.5的圆角处理，没有尖锐的直角边，避免在安装和运维过程中划伤操作人员的手部，连接筋与腔体的交接位置做了圆弧过渡，避免应力集中导致的结构断裂，即使在低温环境下使用，也不会因为轻微磕碰出现开裂问题。针对不同线径的插头尾部线束，腔体的进线端做了微扩口设计，可适配一定范围内的线径差异，不需要针对不同线径的插头单独开模制作防护件，提升了配件的通用适配性。
