英式三方插片电源连接插头结构设计

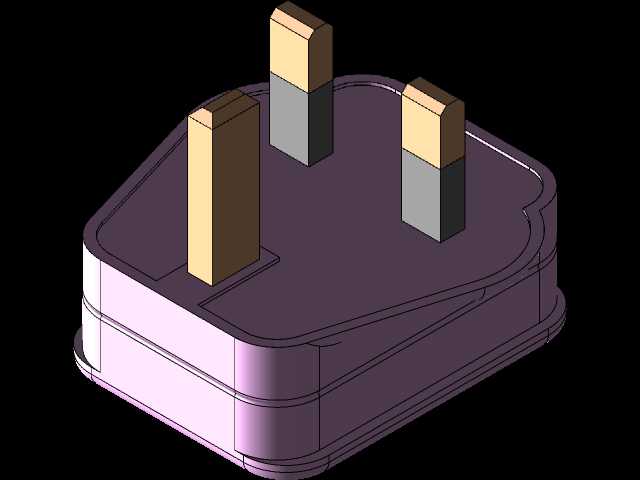

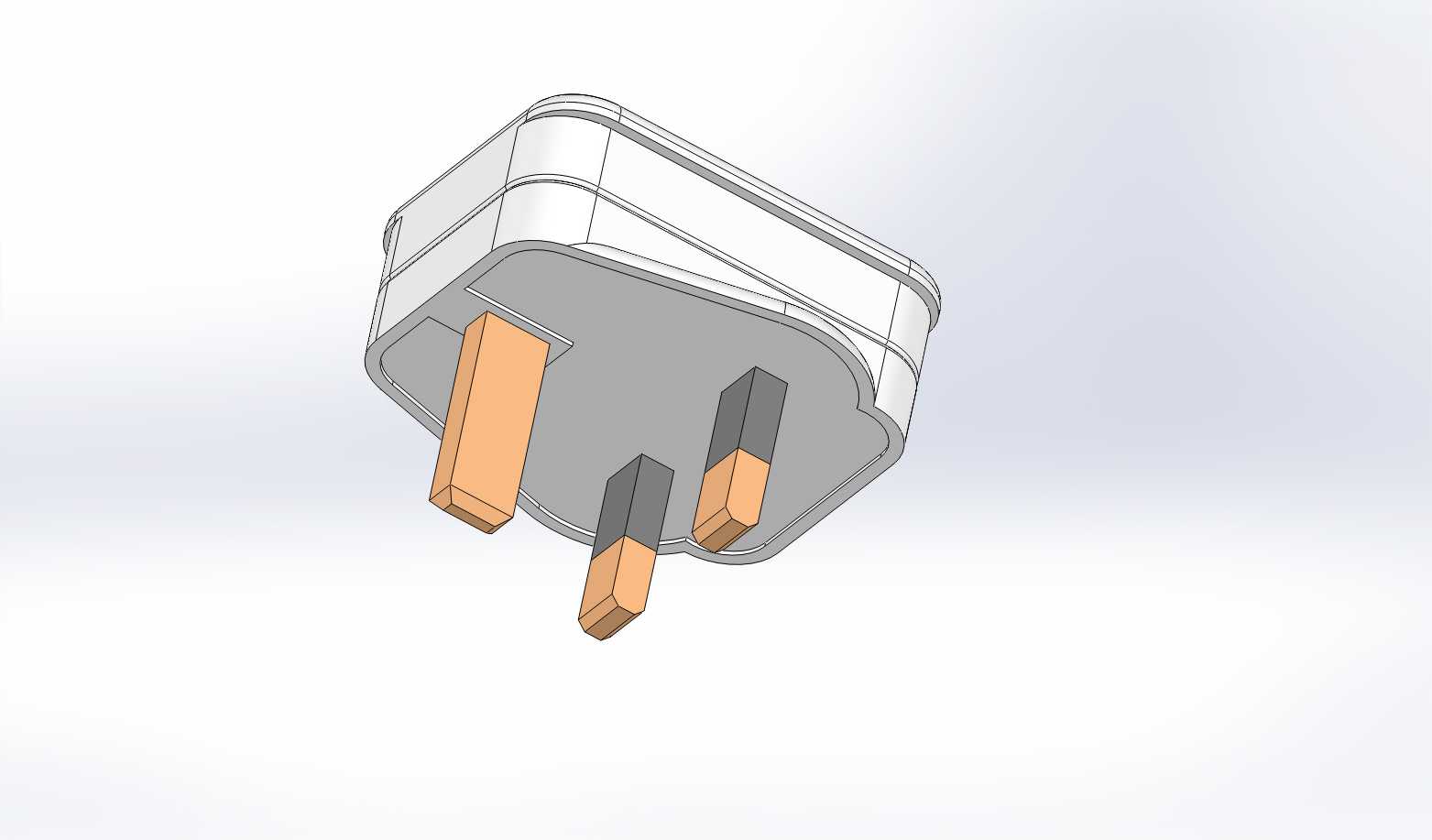

　　这款三插结构的电源连接插头，是民用及工业低压供电场景里最常见的取电连接件之一，日常在办公工位配电、家用墙面取电、小型工业设备临时供电、实验室仪器供电等场景都有广泛应用，核心作用是完成用电设备端与市电供电回路的可靠物理连接，同时通过插片的布局设计避免误插、反插带来的用电安全隐患。从结构设计逻辑来看，这款插头采用了三方插片非对称布局，其中较长的插片为接地极，剩余两个等长插片分别对应火线与零线回路，接地极的长度设计比零火插片多出2mm左右，这个尺寸差是刻意做的安全冗余——在插头插入插座的过程中，接地极会先于零火极接触插座内的接地弹片，拔出时则最后脱离，哪怕设备出现漏电情况，也能保证接地回路始终优先导通，

　　避免操作人员接触设备外壳时发生触电风险。插片与内部接线端的连接采用压铆加焊锡的双重固定结构，插片根部做了加宽的定位台阶，装配时直接卡入外壳内部的定位卡槽内，避免日常插拔过程中插片出现转动、移位甚至向内回缩的问题，插片外露部分的边缘做了0.2mm的倒角处理，既可以降低插入插座时的对位阻力，也能避免插片边缘的锐边刮伤插座内部的导电弹片，长期使用也不会出现插片镀层脱落、接触电阻变大的问题。外壳部分采用上下扣合的分体式结构，分型面沿着插头侧面的最大轮廓线布置，既方便内部接线端子、压线结构的装配，也能保证合模后外壳的接缝均匀，不会出现明显的段差影响握持手感。外壳握持区域做了微弧面的收腰设计，手指插拔时的施力位置刚好落在弧面区域，

　　相比直壁外壳能减少插拔时的打滑概率，外壳尾部的出线孔做了阶梯式的防弯折结构，内置的橡胶护套可以卡在外壳的定位槽内，电源线受到侧向拉扯、弯折的时候，应力会集中在护套位置，不会直接传递到内部接线端子与插片的连接位置，避免长期弯折导致线芯断裂、接触不良的问题。从安装边界尺寸来看，这款插头的整体轮廓宽度控制在45mm以内，厚度不超过32mm，插入墙面插座后，突出墙面的距离约为38mm，这个尺寸设计充分考虑了多联插座的排布间距，相邻插座位插入这款插头时，不会因为插头本体过宽遮挡旁边的插孔位，适配市面上绝大多数86型、118型墙面插座以及排插产品。内部的压线结构采用一体式的塑料压线板，通过两颗自攻螺丝将电源线的外被夹紧在外壳内部，

　　压线板的内表面做了横向的防滑筋，哪怕电源线受到100N以上的轴向拉力，也不会出现线缆被拉出、内部接线松脱的情况，满足电工产品的安全拉力测试要求。在建模过程中，插片的位置度公差控制在0.1mm以内，保证三个插片的相对位置与标准插座的弹片间距完全匹配，不会出现插不进去或者插入后松动旷量过大的问题；外壳的壁厚均匀控制在1.8mm，既保证了外壳的抗冲击强度，日常跌落、踩踏不会出现开裂，也不会因为壁厚过大导致材料浪费、成型周期变长。插片的表面采用镀镍处理，相比纯铜插片有更好的抗氧化能力，长期在潮湿、多粉尘的环境下使用也不会出现氧化锈蚀导致的接触不良，插片与内部导线的连接位置完全包裹在外壳内部，没有外露的导电部分，插拔过程中手指不会接触到导电部件，充分满足二类电器的绝缘安全要求。
