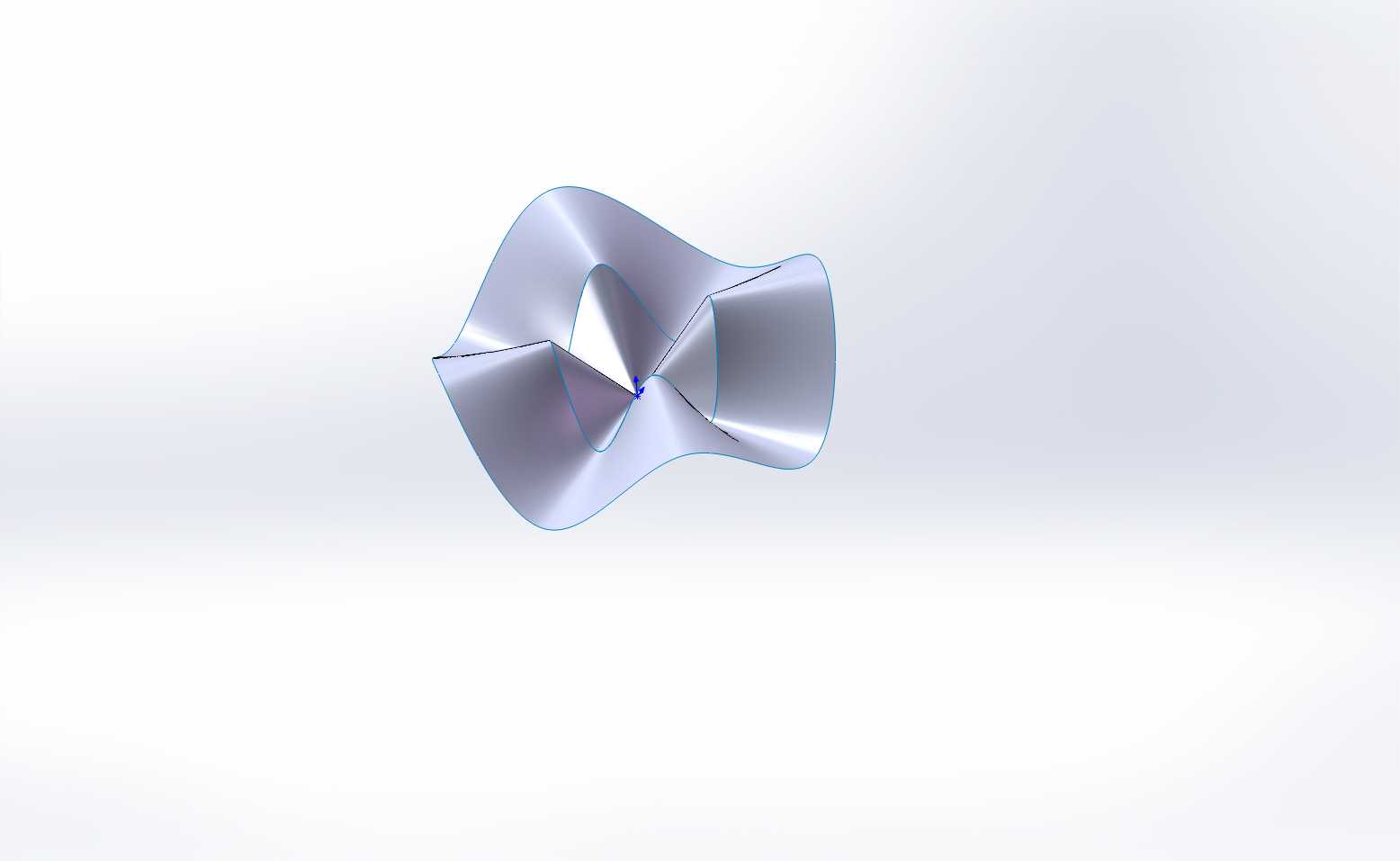

连续扭转式空间曲面造型结构

　　这类连续扭转的空间曲面结构，常作为流体导流部件、外观覆盖件验证构型、特种叶轮叶片的基础几何原型使用，在流体输送设备、通风系统、高端装备外观结构设计场景中应用广泛。从实际工程落地的角度看，该构型的核心设计逻辑是通过多段曲率连续变化的曲面衔接，实现介质流经表面时的平顺过渡，避免局部涡流、应力集中的问题，同时兼顾结构的轻量化与形态辨识度。

　　设计过程中首先要确定曲面的边界约束条件，四个方向的延伸端分别对应不同的安装对接基准，每个对接端面都预留了足够的平面配合区域，能够直接与相邻的管路、支撑结构通过法兰或者粘接方式固定，不需要额外做转接面的二次加工。曲面的扭转角度经过反复迭代调整，相邻曲面段的G2曲率连续保证了表面没有突兀的折角，不管是作为流体过流面还是外观装饰面，都能满足使用要求：作为过流部件时，介质沿曲面流动不会产生局部的流速突变，能有效降低流动阻力与运行噪音；作为外观覆盖件时，连续顺滑的曲面可以减少积灰死角，后期表面喷涂、抛光处理的工艺难度也更低。

　　从安装边界来看，该结构的整体外轮廓为对称式布局，四个延伸端的端面处于同一安装基准平面上，中心区域的扭转凹陷深度控制在整体外接圆半径的三分之一以内，既保证了曲面的形态特征，又不会因为凹陷过深导致安装时与内部其他部件产生干涉。壁厚设计采用均匀渐变的处理方式，从中心扭转交汇区域到四个外伸端，壁厚随受力大小逐步过渡，中心交汇位置因为是多曲面汇交的应力集中区，适当增加了壁厚来提升结构强度，外伸端因为主要起连接导流作用，壁厚适当减薄来控制整体重量，这种壁厚分布方式在注塑、钣金冲压或者3D打印加工时，都能有效避免成型缺陷，减少翘曲、缩痕的产生概率。

　　在实际工程验证阶段，这类曲面结构需要重点校核两个维度的性能：一是结构受力状态，中心汇交区域在承受介质冲击或者外部载荷时，应力会沿曲面的曲率走向均匀分散到四个连接端，不会出现局部应力超限的情况；二是曲面的工艺可行性，所有曲面的拔模角度都控制在合理范围内，如果采用注塑成型，模具的分型面可以沿四个端面的基准平面设置，曲面部分不需要做复杂的抽芯结构，能有效降低模具加工成本。如果采用金属板材冲压成型，曲面的拉伸比经过核算处于常规冲压设备的加工能力范围内，不需要多次拉伸就能一次成型，后续的切边、冲孔工序也能直接以四个端面为定位基准，装夹定位方便，加工精度容易保证。

　　另外，这种曲面构型也常作为机械设计教学中的典型案例，用来帮助初学者理解空间曲线构建、曲面放样、曲率连续调整的建模逻辑，建模过程中需要先搭建空间骨架曲线，确定每个控制点的空间坐标，再通过放样、边界凸台等命令生成基础曲面，之后对曲面衔接处做圆角、曲率匹配处理，最后通过加厚命令生成实体结构，整个建模过程能充分锻炼设计人员对三维空间形态的把控能力，理解曲面建模中约束条件设置、曲率调整的核心要点，避免出现曲面扭曲、曲率突变的问题。在实际产品开发中，这类基础曲面构型还可以根据具体的使用场景做参数化调整，比如修改扭转角度、延伸端长度、中心凹陷深度等参数，快速适配不同的安装空间与性能要求，不需要重新搭建整个建模逻辑，能有效提升设计迭代的效率。
