120mm规格电脑水冷散热排结构设计

　　在PC硬件散热、小型工业电子设备液冷散热、紧凑型激光模组温控等场景中，120mm规格的水冷散热排是应用覆盖度极高的换热部件，这类部件的核心作用是通过冷却液循环将发热源产生的热量快速传导至鳍片结构，再借助流经鳍片间隙的强制对流空气将热量散出，相比同尺寸的风冷散热结构，其换热效率更高、运行噪音更低，能够适配高功率密度发热元件的温控需求。

　　从实际选型适配的角度来看，120mm的安装尺寸是行业内沿用多年的通用标准，这类散热排的安装边界完全匹配标准120mm轴流风扇的孔位布局，安装孔位的间距、孔径都遵循通用散热配件的规范，不需要额外定制转接支架就能直接适配市面绝大多数标准机箱风扇位、小型设备散热安装位，不管是DIY装机场景下的单排散热配置，还是工业小型液冷回路里的换热单元搭建，都能快速完成安装匹配，不需要对安装位做二次改造。

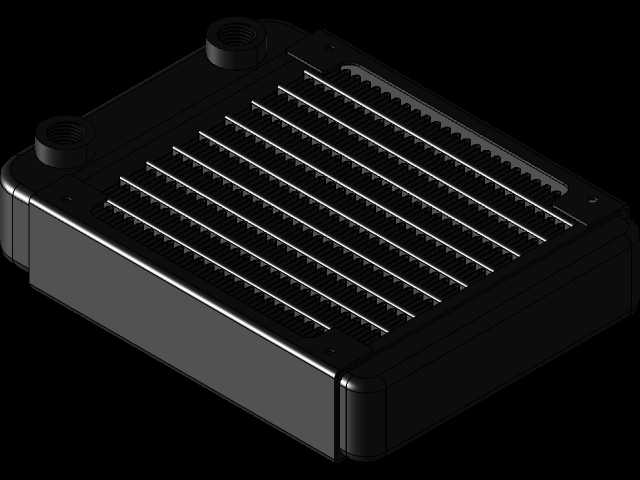

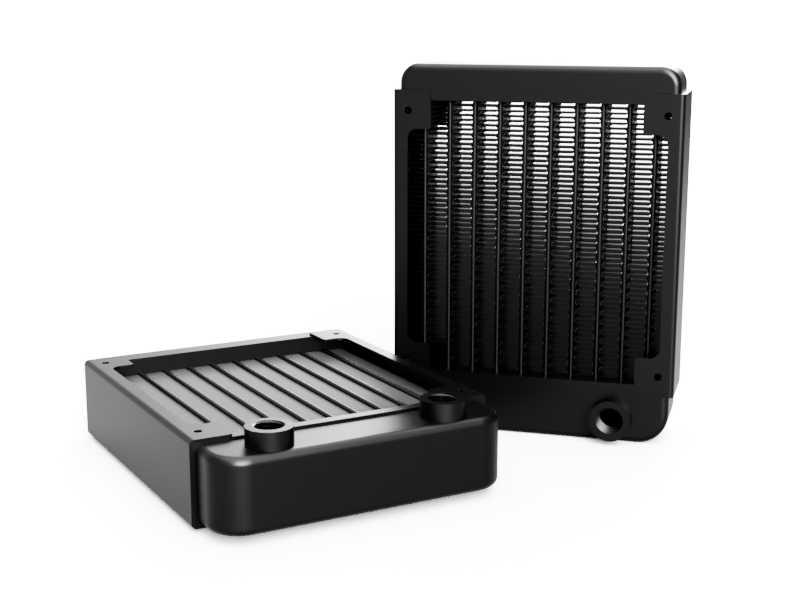

　　本次设计的散热排包含两种结构版本，分别对应不同的使用场景需求。其中简化版本未做内部鳍片的精细化建模，整体结构只保留散热排的外框、水室、进出水口的核心外形与安装特征，这类结构主要用于设备整体布局的干涉检查、装配空间验证阶段，在做整机三维布局的时候，不需要加载细节度极高的鳍片模型，就能快速确认散热排的安装空间是否足够、进出水口的走管路径是否存在干涉，能够大幅降低大装配体的文件负载，提升布局设计阶段的软件运行流畅度。而精细化版本则完整还原了内部鳍片的排布结构、鳍片与水室的连接细节、水道的分隔布局，这类细节模型可用于散热性能的仿真验证环节，能够通过流体仿真软件计算冷却液在水道内的流阻、鳍片与空气的换热效率，为散热回路的泵组选型、风扇风压风量匹配提供准确的模型依据。

　　设计过程中充分考虑了实际生产与使用的细节，散热排的外框采用圆角过渡结构，避免安装过程中锐边划伤操作人员或者管线，进出水口的位置设置在水室的同侧端面，符合常规水冷回路的走管习惯，能够减少管路弯折的角度，降低冷却液循环的流阻。鳍片采用平行直排的布局方式，空气流经鳍片时的风阻更低，在相同风扇转速下能够获得更大的通风量，同时直排鳍片的生产工艺更成熟，不管是采用铝制鳍片焊接还是铜制鳍片压合的工艺，都能保证鳍片与水室壁面的连接紧密性，减少接触热阻，提升整体换热效率。水室的内部做了分隔流道设计，让冷却液在水室内部能够均匀流经所有鳍片对应的水道，避免出现局部水流死区导致部分鳍片没有参与换热，保证整个散热排的换热面积得到充分利用。

　　在实际应用中，这类120mm水冷散热排既可以单独使用，适配单CPU或者单发热元件的散热需求，也可以通过串并联的方式组合成更大换热面积的散热单元，适配更高功率的发热设备，比如多显卡工作站、小型工业激光雕刻机的温控系统，都可以通过多组120mm散热排的组合来满足总散热量的需求。两种不同细节度的模型版本，也能覆盖从整机布局设计到性能仿真验证的全流程设计需求，结构设计人员不需要重复建模，就能在不同设计阶段调用对应细节度的模型开展工作，有效提升设计效率。
