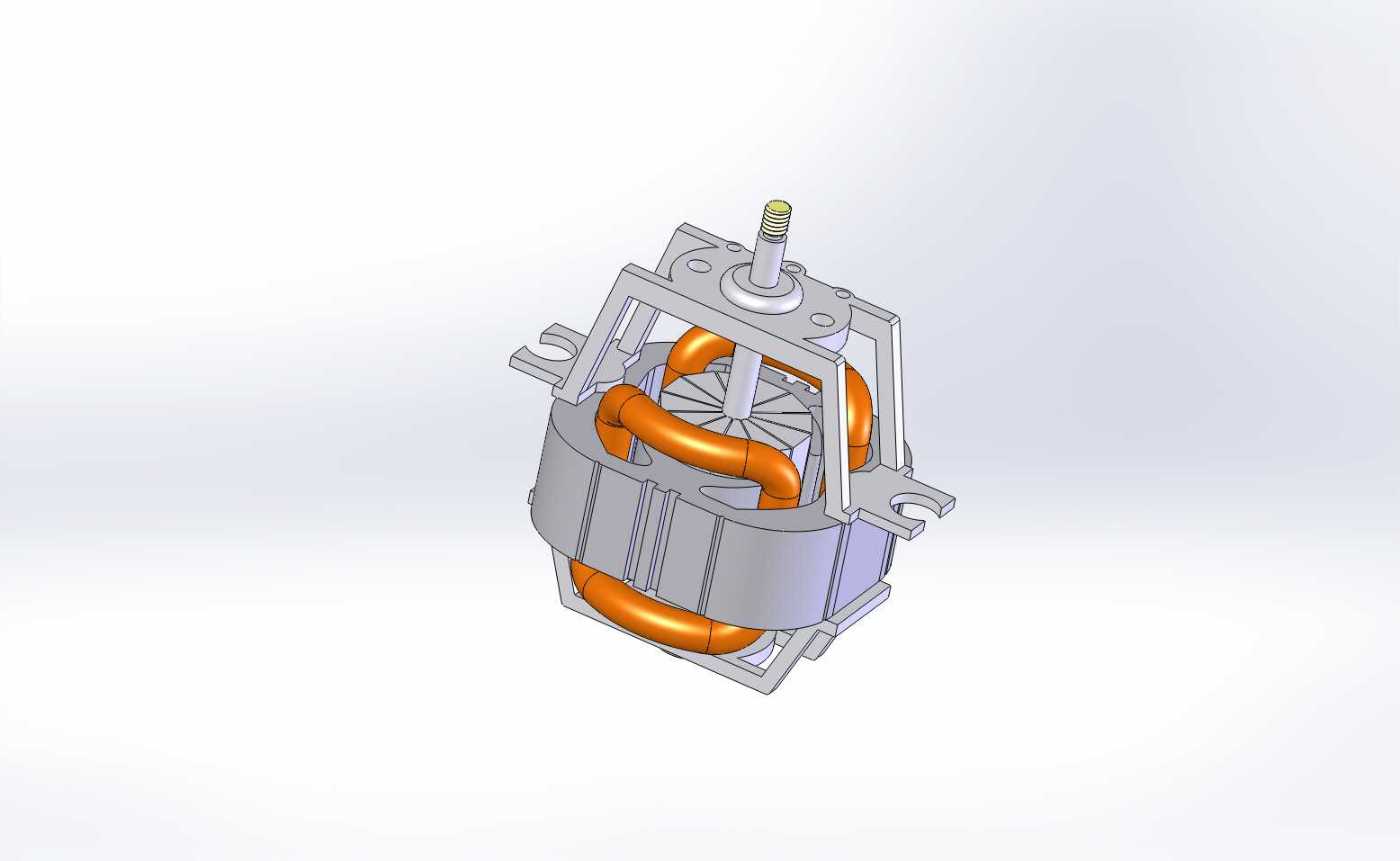

带安装支架的混合励磁驱动电机结构

　　这款混合励磁结构的驱动部件，常被应用在小型家用电动器具、台式办公设备、小型自动化输送模组这类对安装空间有严格限制、同时需要兼顾启动扭矩与运行平稳性的场景中，区别于普通纯永磁或者纯串励的结构，它通过绕组励磁与永磁体的磁路配合，能在低转速区间输出足够的启动扭矩，带动负载完成初始启动动作，高转速运行阶段又能通过励磁调节维持稳定的输出转速，不会因为负载小幅波动出现转速骤降或者电流飙升的问题，适配很多需要长时间连续运行的轻载驱动工位。

　　从实际安装适配的角度看，这款电机的安装支架采用双侧对称带安装耳的结构，安装耳上预留的通孔位置经过公差匹配，能直接适配市面上多数常规小功率电机的安装位尺寸，不需要额外做转接板加工，支架和定子铁芯的连接采用包塑嵌装的固定方式，相比螺丝锁紧的结构，能避免长期运行震动导致的螺丝松动移位，同时支架的镂空结构刚好避让开绕组的散热路径，运行时绕组产生的热量能直接通过支架间隙向外散出，不会因为支架全包裹导致热量堆积在定子内部，加速绕组绝缘层老化。

　　设计过程中，磁路的排布是核心考量点，定子上的励磁绕组采用分段绕制的方式嵌放在定子槽内，绕组端部做了规整的绑扎固定，避免转子高速转动时带动的气流冲刮绕组绝缘层，转子轴的输出端预留了标准的轴径尺寸，能直接适配皮带轮、输出齿轮、风轮这类常见的传动连接件，轴端的螺纹段可以用锁紧螺母完成传动件的轴向固定，不需要额外加工卡簧槽或者定位台阶，减少选型后的二次加工工作量。转子部分的叠片采用绝缘涂层硅钢片叠压而成，叠压系数控制在合理区间，既保证磁路导通效率，又能减少铁损带来的发热问题，转子和定子之间的气隙经过均匀度校验，圆周方向的气隙偏差控制在允许公差范围内，避免运行过程中出现扫膛问题，也能减少因为气隙不均带来的电磁震动和运行噪音。

　　从安装边界尺寸来看，这款电机的整体径向尺寸控制在紧凑区间，轴向长度从安装支架端面到输出轴轴端的距离适配多数小型设备的内部安装腔深度，不会出现安装后轴端突出过长或者支架和设备内部其他结构干涉的问题，接线端的位置设置在支架侧方的避让位，接线完成后导线可以顺着支架侧边走线，不会和输出轴上的传动件产生剐蹭，日常维护时不需要拆解电机主体就能完成接线端子的检查和紧固。实际运行测试中，这款结构的电机在额定负载下的运行噪音控制在较低水平，不会给使用场景带来额外的噪音干扰，绕组的温升也维持在绝缘等级允许的范围内，能满足长时间连续运行的可靠性要求，针对不同的供电电压场景，还可以通过调整绕组线径和绕制匝数完成参数适配，不需要改动整体的安装结构和外形尺寸，能快速匹配不同设备的驱动需求。
