航模用NTM35系列外转子支柱驱动电机结构

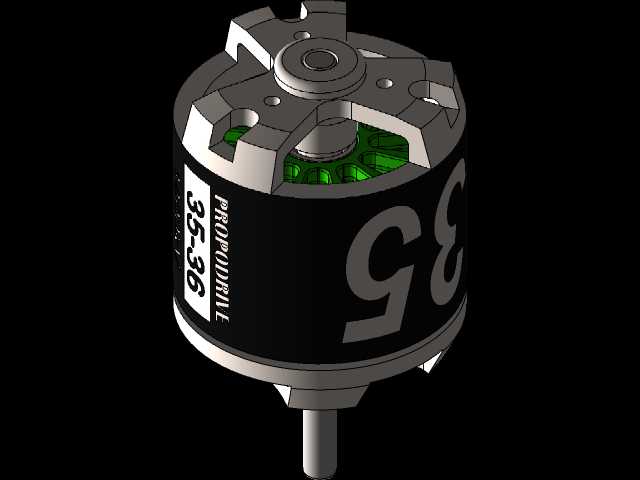

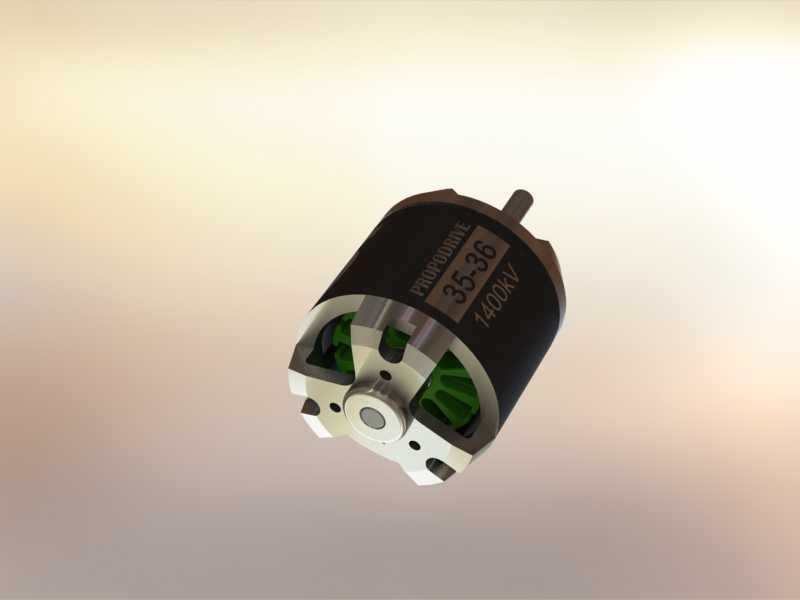

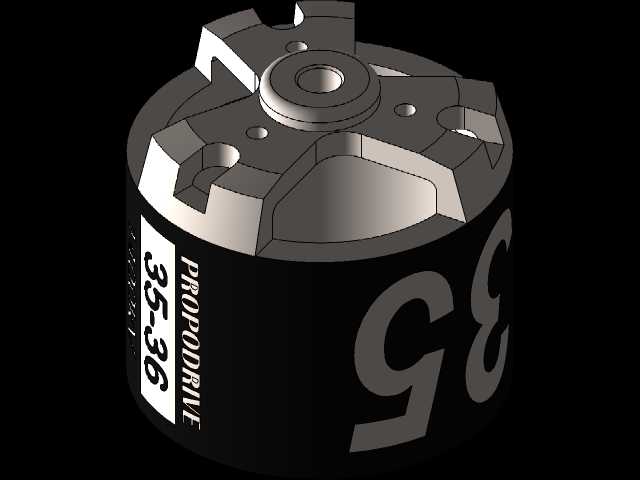

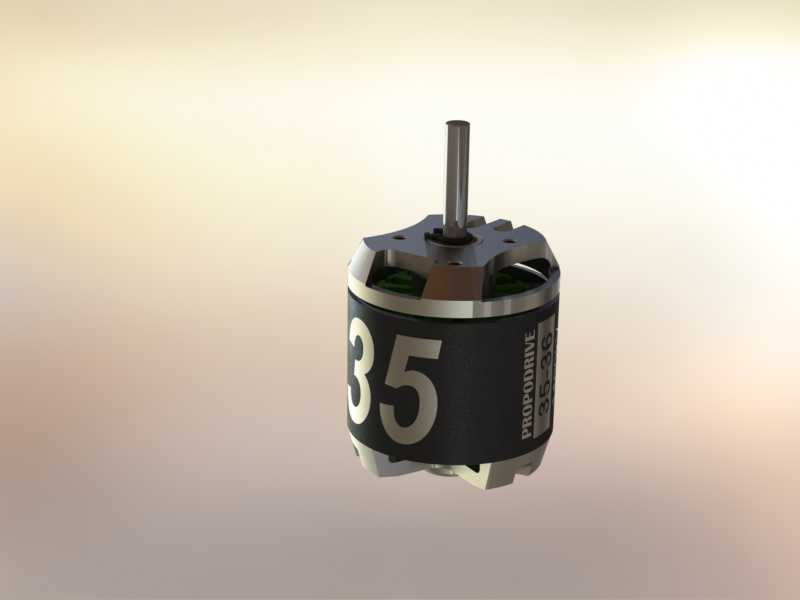

　　这款外转子无刷动力单元，最初的设计定位是面向中小型固定翼航模、多旋翼航拍飞行器的支柱式直接驱动场景，区别于传统带减速组的动力输出方案，直驱结构省去了减速齿轮组的传动间隙与能量损耗，在大拉力输出区间的动力响应速度更适配航模飞行时的快速油门调整需求，尤其是在特技动作切换、气流扰动下的姿态修正场景中，动力输出的线性度直接决定了飞行操控的跟手程度。从结构设计逻辑来看，这款电机采用外转子转动、内定子固定的经典布局，转动的外转子壳直接与螺旋桨安装座集成，输出轴采用高强度合金钢材质，轴径与安装位的配合公差控制在小间隙过渡配合区间，既保证转动时的同轴度，降低高速运转下的径向跳动量，也能承受螺旋桨旋转时产生的离心拉力与机动飞行时的交变载荷。

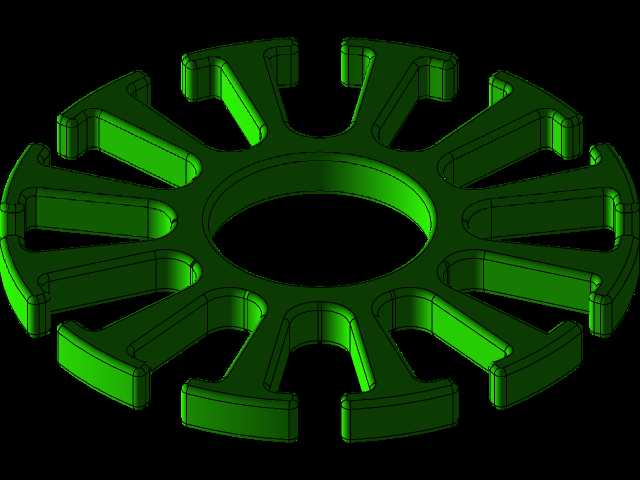

　　定子部分采用高导磁硅钢片叠压而成，绕组采用多股并绕的紧密排布方式，设计阶段就针对槽满率做了反复优化，在有限的定子槽空间内尽可能提升铜线填充占比，降低绕组铜损，同时匹配耐高温的绝缘漆层，满足大电流持续输出时的温升控制要求。两端的轴承选用低摩擦深沟球轴承，分别布置在定子基座的上下支撑位，双轴承支撑的跨距经过受力校核，能抵消转子转动时的径向窜动，延长高速运转下的轴承使用寿命，转子磁钢采用径向充磁的高牌号永磁体，磁钢与定子铁芯之间的气隙控制在均匀的极小值区间，保证气隙磁场分布均匀，降低转矩波动。外壳部分的机壳采用高强度铝合金加工而成，表面做了氧化处理，既减轻整体重量，也能通过金属外壳快速导出绕组工作时产生的热量，

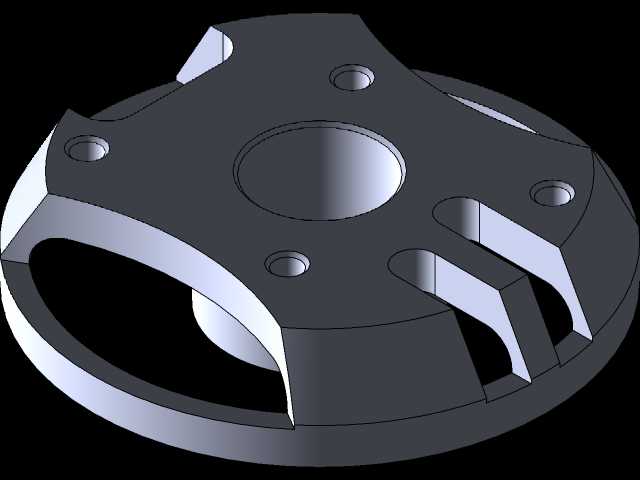

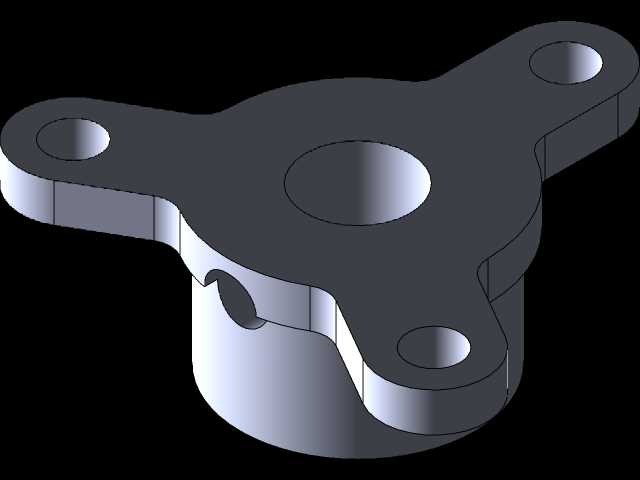

　　机壳侧面预留的通风缺口在转子转动时能形成主动气流，带走内部堆积的热量，避免持续大负载下出现磁钢退磁、绕组绝缘老化的问题。从安装边界来看，这款电机的定子基座采用标准的十字安装孔位，孔位间距适配主流航模电机安装座的通用尺寸，安装面的平面度经过精加工处理，固定后能保证电机轴线与安装面垂直，避免螺旋桨旋转时出现动平衡偏差。输出轴的顶端预留了标准的螺旋桨固定螺纹与卡位台阶，适配市面上同规格的航模螺旋桨安装，不需要额外加工转接件。在实际选型应用中，这类直驱无刷电机需要匹配对应电调的电流输出能力，根据搭配的螺旋桨尺寸、桨叶螺距调整进角参数，保证动力区间的效率最优，在1400Kv的转速常数下，适配的螺旋桨尺寸区间覆盖了中小型固定翼航模的常用桨规格，

　　在额定工作电压下能输出足够的静拉力满足起飞与机动飞行需求。设计阶段针对整机的动平衡做了多轮调校，转子组件在装配后会做整体动平衡校正，在最高工作转速区间内将振动量控制在极低水平，避免振动传递到机身影响飞控传感器的采样精度，也能降低飞行时的结构共振风险。从结构细节来看，电机的出线端采用耐高温硅胶线，线芯截面积匹配最大持续电流的载流要求，出线位置做了防拉扯的固定处理，避免装机布线时拉扯导致绕组接线松脱。定子基座的中心预留了走线空间，部分装机场景下可以将电调线从机身内部穿过，减少外露线材带来的气动阻力。这类支柱驱动的直驱电机除了航模场景外，经过参数适配后也可用于小型电动工具、微型动力试验台等对动力重量比要求较高的场景，核心的设计思路始终围绕高功率密度、低重量、高可靠性几个核心指标平衡，在有限的体积与重量限制下，最大化动力输出效率与运行稳定性，每个结构细节的尺寸设定都经过实际负载测试的反复验证，从绕组的线径选择、磁钢的厚度参数，到轴承的选型、安装位的尺寸公差，都服务于实际运行工况下的性能表现，没有冗余的结构设计，每个部件都承担对应的功能作用，比如外转子壳既作为磁钢的承载固定件，也作为散热结构与转动惯量平衡件，一体化的设计减少了额外连接件带来的重量增加与装配误差。
