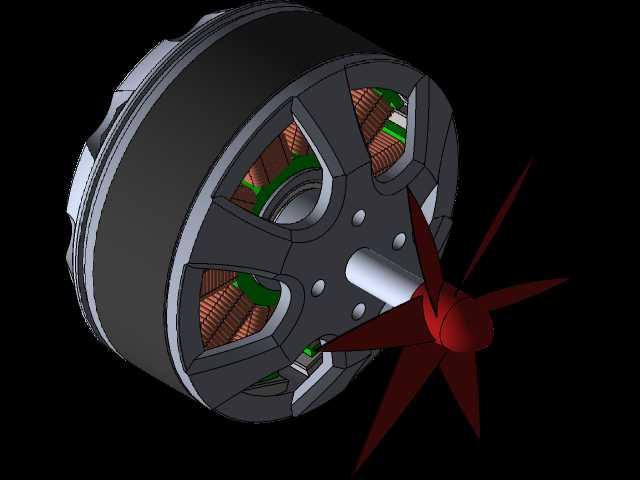

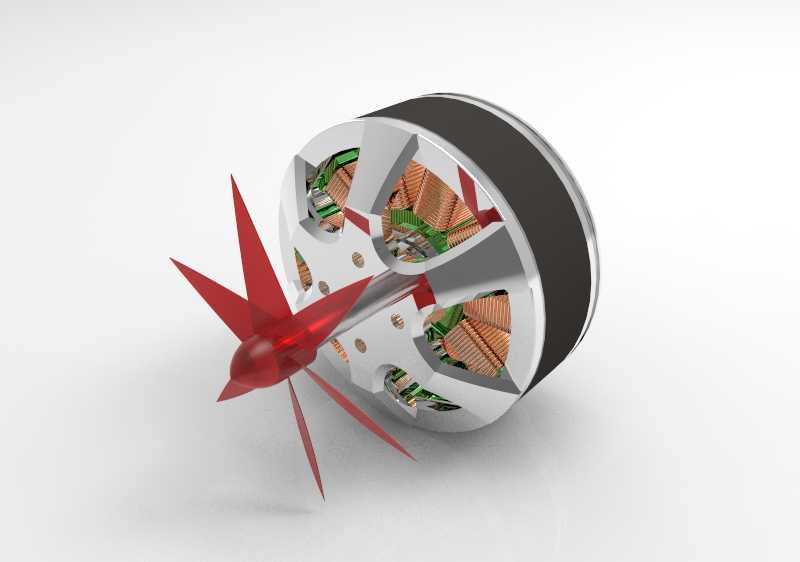

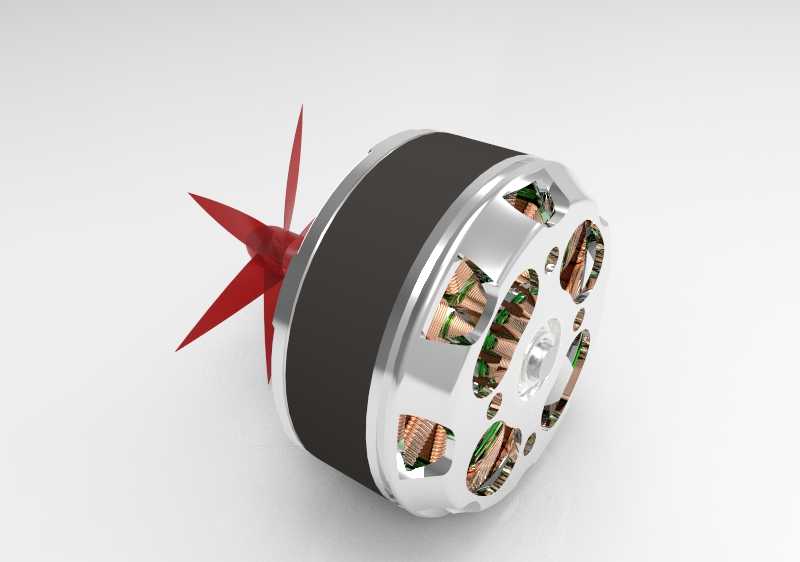

航模动力用外转子无刷直流电机结构设计

　　这款外转子结构的无刷直流电机，最初的设计定位是面向小型多旋翼无人机、固定翼航模以及小型电动动力类载具的动力输出场景，在实际工程应用中，也可适配小型桌面级自动化设备的低转速大扭矩动力位、便携电动工具的动力单元，或是小型智能移动机器人的行走驱动端，覆盖对动力密度、响应速度有较高要求的小功率动力场景。从结构设计逻辑来看，采用外转子布局的核心考量，是在同等定子尺寸、绕组参数下获得更高的扭矩输出密度——转子外壳直接与输出负载连接，省去了传统内转子电机所需的减速齿轮组结构，既降低了动力传递路径上的机械损耗，也减少了传动间隙带来的控制迟滞，同时大幅压缩了动力单元的轴向安装尺寸，对于安装空间局促的航模、小型机器人场景而言，

　　这种结构的空间利用率优势十分明显。定子部分采用多槽集中绕组布局，绕组嵌装在叠压硅钢片构成的定子铁芯上，槽型设计兼顾了绕组嵌装的工艺性与磁路导通效率，铁芯与中心固定轴采用过盈配合加周向定位的结构，避免高转速下定子与固定轴出现相对位移；中心轴为中空结构设计，既可以减轻电机整体自重，也能为动力线走线、冷却气流导通预留通道，适配航模场景下的穿线安装需求。转子部分的外壳采用高强度铝合金一体车削成型，外表面做阳极氧化处理提升耐磨与散热性能，转子磁钢采用表贴式排布，磁钢与转子外壳之间涂覆耐高温结构胶做固定，同时在磁钢内侧加装不锈钢挡圈做径向限位，可承受10000rpm以上转速下的离心载荷，避免高转速下磁钢脱落引发的失效；

　　输出端直接集成了桨座安装位，带标准的螺纹锁紧结构与定位销孔，可直接适配标准规格的螺旋桨安装，无需额外加装转接件，减少了安装环节的累积误差。从安装边界来看，电机的固定端为中心轴端部的标准螺纹安装位，安装孔位的节圆直径、螺纹规格均匹配主流航模动力安装的通用尺寸，可直接替换同级别规格的外转子无刷电机，无需对安装机架做二次修改；电机的径向最大尺寸控制在适配小型多旋翼机臂的安装范围内，轴向长度在满足绕组、磁钢排布的前提下做了极限压缩，避免突出机臂过多影响整机气动布局。散热设计上，转子端盖开设了多组对称的通风孔，电机运转时转子随输出轴同步转动，通风孔可带动内部空气形成定向流动的气流，直接带走绕组工作时产生的热量，相比封闭结构的同功率电机，

　　持续大负载工况下的绕组温升可降低15%以上，有效延长绕组绝缘层的使用寿命，减少高温退磁的风险。轴承配置采用两端深沟球轴承的支撑结构，轴承内圈与中心固定轴配合，外圈与转子端盖配合，两端轴承的跨距经过优化，可抵消转子高速转动时的径向跳动，运转时的轴向窜动量控制在0.02mm以内，既保证了运转平稳性，也降低了轴承的偏磨损耗。在实际选型适配时，这款电机的扭矩输出特性可匹配直径8到12英寸的螺旋桨负载，搭配对应规格的电子调速器，可实现从怠速到最高转速的快速响应，油门线性度经过结构优化后表现平顺，不会出现低转速扭矩不足、高转速功率陡降的问题；对于需要做二次结构修改的设计人员而言，该模型的所有配合尺寸均做了参数化关联，可根据实际的功率需求调整定子叠厚、磁钢厚度、绕组匝数等参数，快速衍生出不同KV值、不同功率等级的同系列电机结构，大幅缩短同类型产品的开发周期。需要注意的是，该结构的安装定位基准为中心固定轴的端面，安装时需保证安装面的平面度公差在0.05mm以内，避免安装面倾斜导致轴承承受额外的偏载，缩短轴承使用寿命；转子与定子之间的气隙设计值为0.3mm，装配时需保证周向气隙均匀，气隙偏差过大会导致运转时出现磁拉力不平衡，引发振动与噪音问题。
