小型双输出轴混合电机传动结构设计

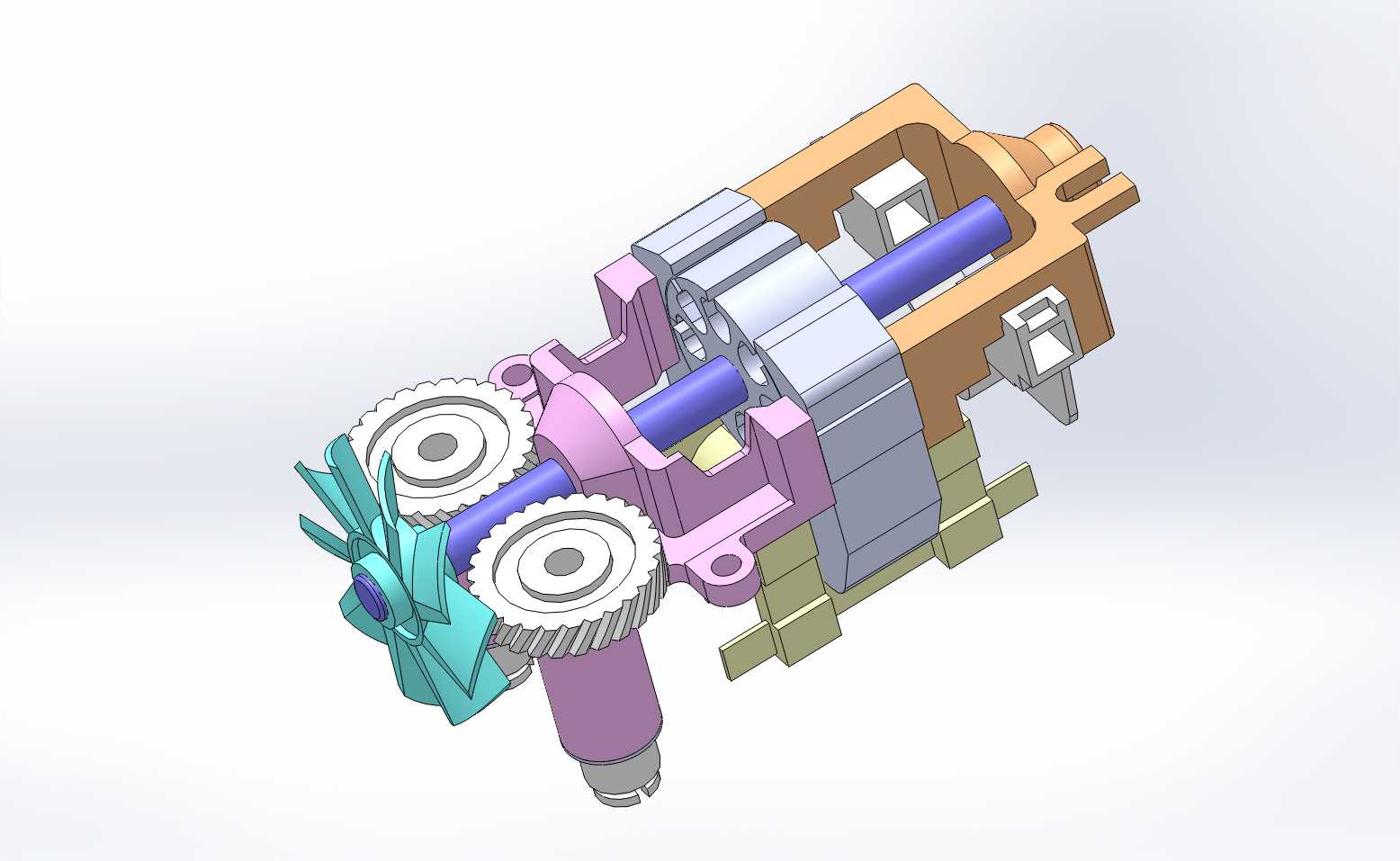

　　这套小型混合电机的结构设计，核心瞄准小空间内的多路径动力输出场景，常见于小型智能家电、桌面级自动化执行机构、便携动力工具这类对安装体积有严格限制的设备端。区别于常规单轴输出的微特电机，这套结构在电机本体的输出端直接集成了两级平行轴齿轮减速组，不需要额外外接独立减速箱，能直接给终端执行件提供两种不同转速、不同转向的动力输出，省去了用户自行搭配传动组件的匹配工作量。从结构布局来看，电机的定子与转子组件被包裹在中段的紫色绝缘支撑壳体内，支撑壳体同时承担了轴承座的安装定位功能，两端的输出轴都通过含油轴承做径向支撑，避免轴系在带载运行时出现径向跳动。靠近扇叶端的输出轴直接延伸出壳体，端部集成的塑料扇叶既可以给电机本体运行做主动散热，

　　也能直接对接需要高转速低扭矩的负载，比如小型风道送风、轻载离心驱动类的工况；另一端的动力则通过两个平行布置的圆柱直齿轮做减速传递，齿轮采用小模数直齿设计，啮合间隙控制在0.02-0.05mm区间，既保证传动过程的低背隙要求，也不会因为间隙过小导致齿轮啮合卡滞、运行噪音过大。上部的棕褐色安装支架是整套结构的安装基准，支架上预留的两个带定位凸台的安装卡槽，能直接卡入设备预设的安装位，不需要额外做螺丝锁附的对位调整，支架的安装面与电机轴系的平行度公差控制在0.03mm以内，避免安装偏差导致齿轮啮合偏载、加速齿面磨损。设计过程中特意将齿轮传动段与电机定子段做了物理分隔，支撑壳体上的挡边结构可以阻挡齿轮润滑脂在运行过程中飞溅到定子绕组区域，

　　同时也能避免外部粉尘直接进入电机内部，提升整套结构在多尘工况下的运行可靠性。整套结构的轴向总长度控制在80mm以内，最大径向轮廓尺寸不超过45mm，安装支架的固定孔位间距按照通用小型动力设备的安装规范做了适配，能直接替换同安装尺寸的常规单输出微电机，不需要对设备的原有安装结构做改动。从动力传递路径来看，电机转子的高速旋转动力一部分直接通过前输出轴传递给散热扇叶与直连负载，另一部分通过齿轮组的减速增扭后，从下部的输出轴传递给需要大扭矩低转速的执行件，比如小型设备的进给机构、自动开合结构的驱动端，单套结构就能同时满足两类不同负载的动力需求，大幅减少设备内部的动力组件占用空间。齿轮的齿形做了修缘处理，能降低齿轮啮合时的冲击噪音，

　　整套结构在额定负载下的运行噪音可以控制在45分贝以内，适配对噪音有要求的家用、办公类设备场景。支撑壳体采用耐高温的工程塑料材质，既满足绝缘防护要求，也能降低整套结构的整体重量，金属输出轴的表面做了防锈处理，在潮湿工况下也不会出现锈迹卡滞的问题。安装边界上，支架的下部预留了接线避让空间，电机的供电引线可以从支架下方的缺口直接引出，不会和周边的设备结构产生干涉，输出轴的轴端做了D型切边处理，和负载连接件装配时不需要额外做防转结构，就能保证扭矩传递的可靠性。
