无人机用对转无刷动力电机结构设计

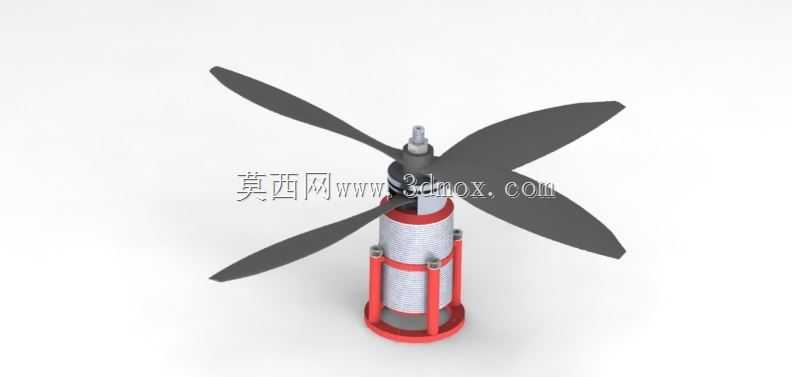

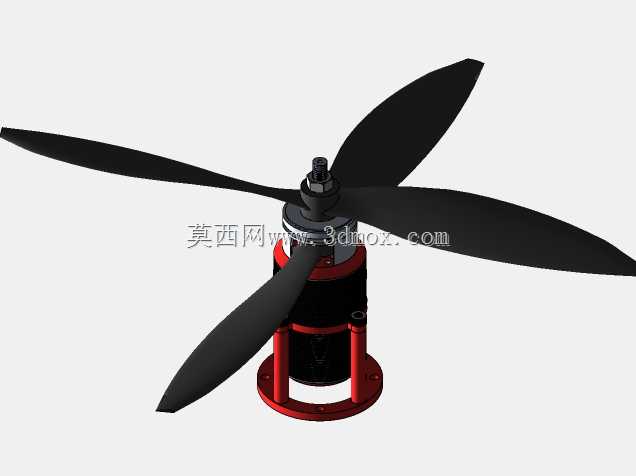

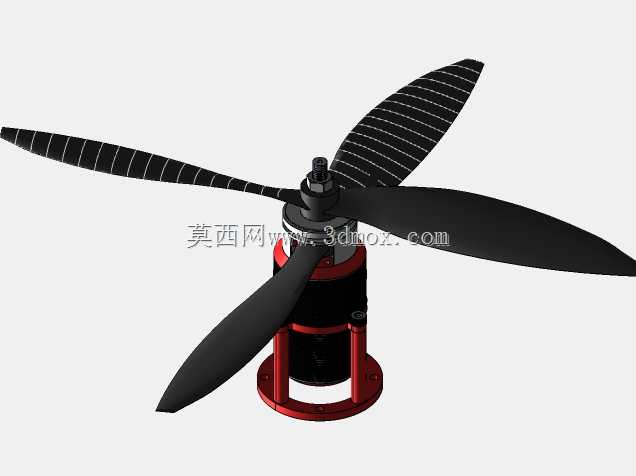

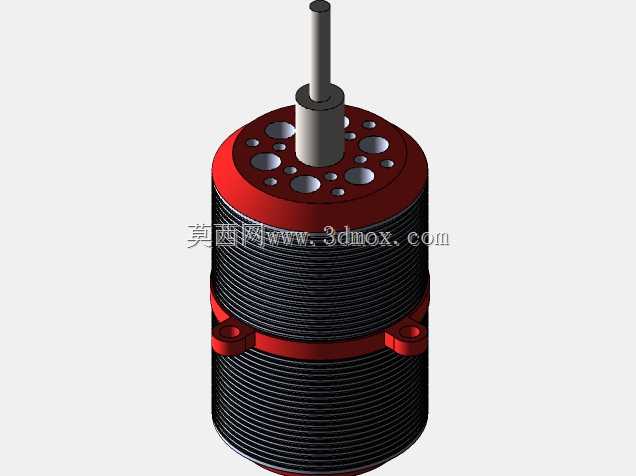

　　在小型多旋翼、固定翼航模及工业级无人机的动力系统选型中，对转无刷电机的应用场景始终围绕着动力密度提升与反扭矩抵消两大核心需求展开，不同于传统单转子无刷电机需要额外搭配扭矩抵消结构或依赖多电机差配平衡机身姿态，同轴对转结构可在相同径向安装尺寸下输出近乎双倍的轴功率，同时两组反向旋转的转子可直接抵消螺旋桨转动产生的反扭矩，省去尾桨或额外姿态修正动力的配置，在小型长航时无人机、共轴双旋翼无人直升机以及大载重航模平台上的适配性极强。这套CRM2413A对转电机的结构设计完全围绕9英寸及以下规格螺旋桨的适配需求展开，整体采用同轴叠置双电机的布局逻辑，上下两组独立的定子绕组与转子磁钢组共用同一根中心主轴，通过轴承组实现上下转子的独立旋转支撑，

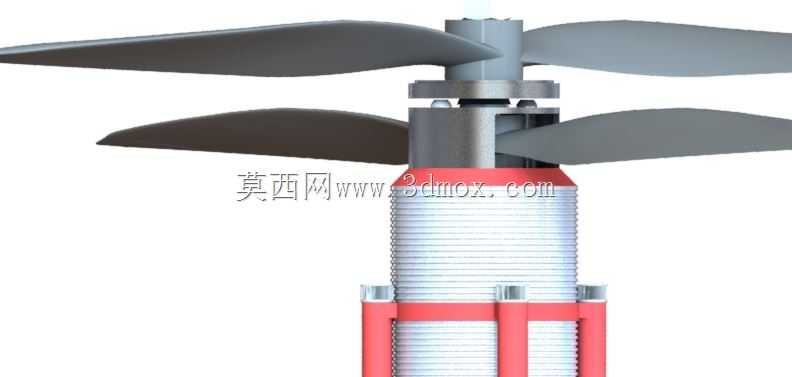

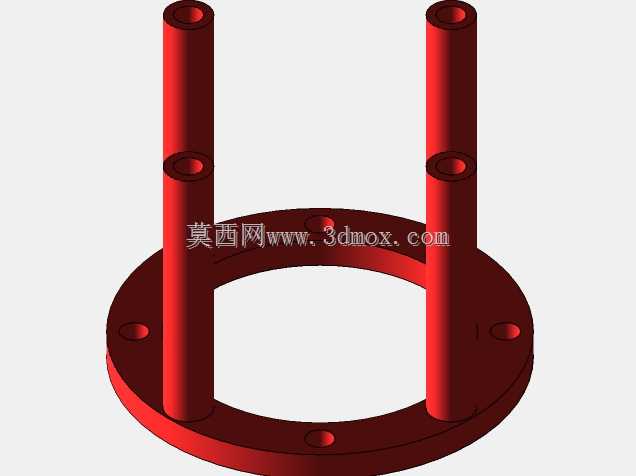

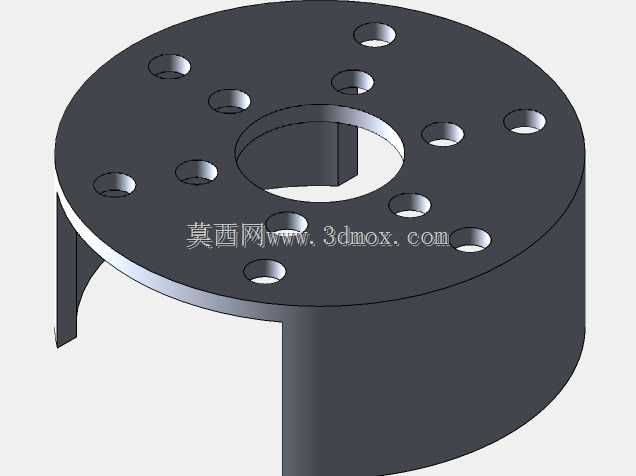

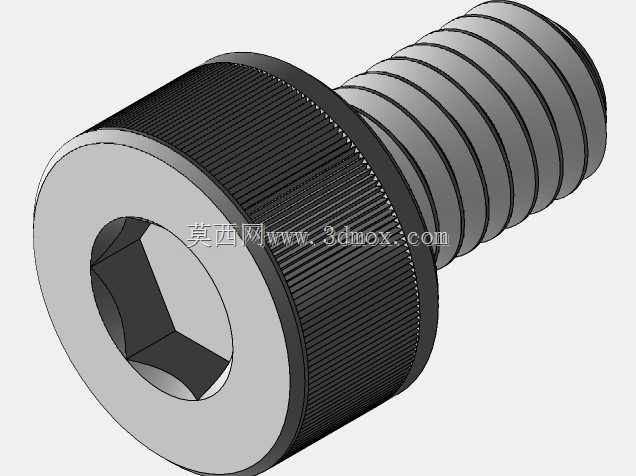

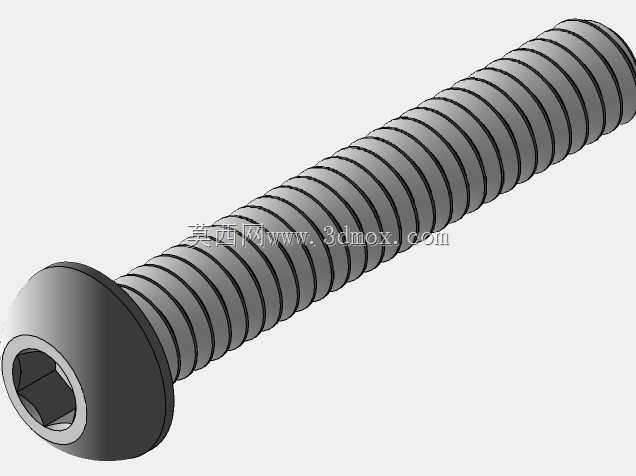

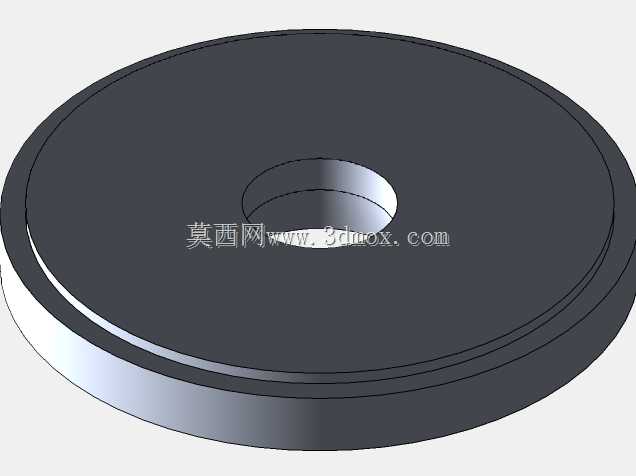

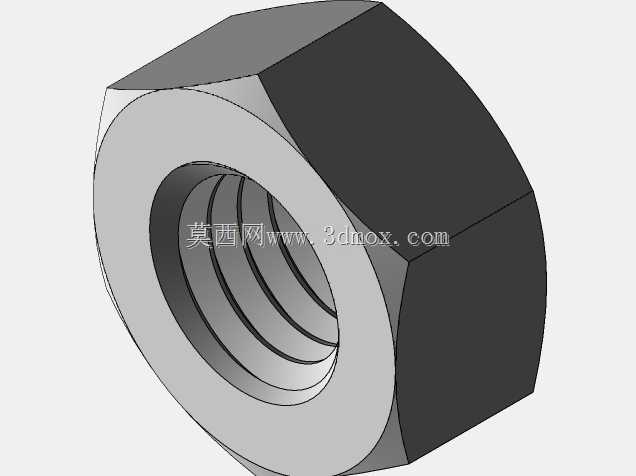

　　两个转子分别输出转向相反的扭矩，各自驱动一组螺旋桨，在紧凑的安装空间内实现双动力单元的集成。从安装边界来看，电机主体的径向尺寸完全匹配小型无人机机臂末端的标准安装座，底部预留的四个支柱安装位可直接固定在机臂的碳纤或金属安装板上，中心轴顶端的螺纹段用于锁紧上层螺旋桨，中部转子的安装法兰用于固定下层螺旋桨，安装时无需额外设计转接结构，可直接适配市面上主流的9寸折叠桨、固定桨的安装孔位，轴向总长度控制在合理范围内，不会因为双电机叠置导致整机重心过度偏移。设计过程中重点考虑了动力输出的同轴度问题，上下两组转子的轴承采用同规格高精度深沟球轴承，装配时保证两组轴承的同轴度公差控制在0.02mm以内，避免高速旋转时出现转子扫膛或振动过大的问题；

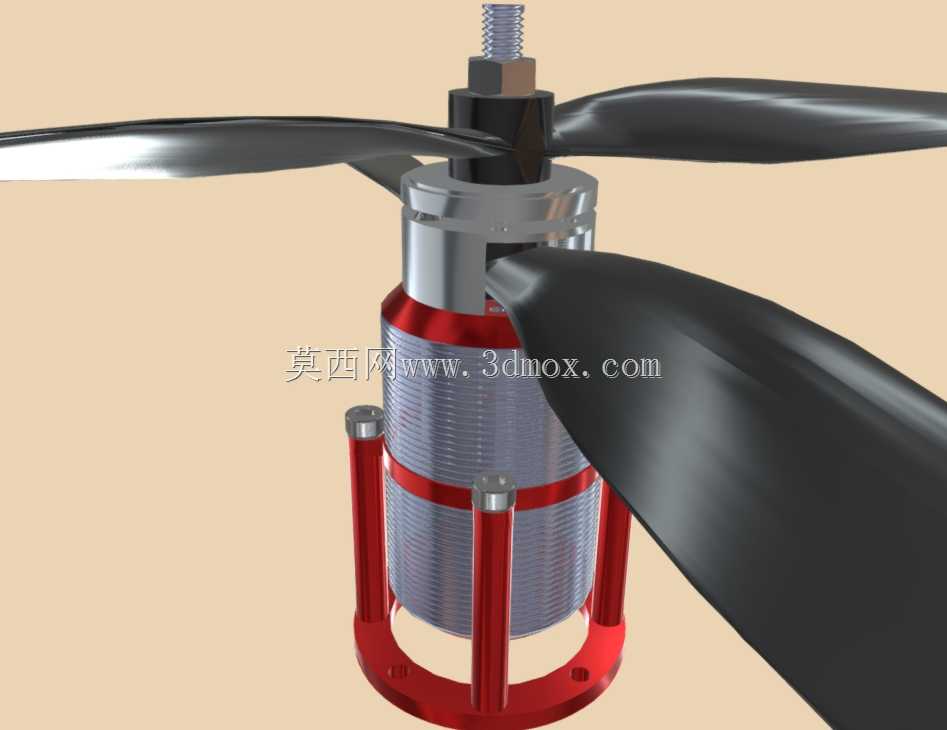

　　定子绕组采用多股并绕的耐高温漆包线，可支撑持续大电流放电下的1300瓦功率输出，满足大载重无人机起飞、爬升阶段的瞬时动力需求，转子磁钢采用高牌号钕铁硼材质，表面做镍铜镍三层防锈处理，适配户外复杂飞行环境下的耐腐蚀需求。电机外壳的散热结构采用外露式定子铁芯设计，搭配红色阳极氧化的铝合金散热支架，飞行过程中螺旋桨产生的下行气流可直接掠过定子铁芯表面带走热量，相比全封闭外壳的同功率电机，持续工作时的绕组温度可降低15摄氏度以上，有效延长电机的连续工作时长，避免高温退磁问题。上下两个转子的输出端分别设计了独立的动平衡校准槽，装配完成后可对单个转子连带螺旋桨做整体动平衡校正，将高速旋转时的振动量控制在0.1g以内，降低飞行过程中的机身振动，

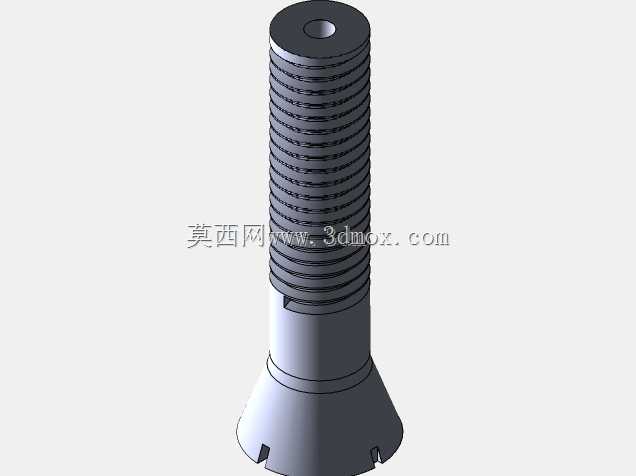

　　提升飞控传感器的采样精度。在实际使用场景中，这类对转电机可直接替代传统的单电机配减速组的动力方案，在相同起飞重量下可减少一套动力单元的安装空间，同时反扭矩自抵消的特性可让共轴双旋翼无人机省去尾桨传动结构，降低整机的机械复杂度，提升飞行可靠性；在固定翼无人机上使用时，对转螺旋桨可抵消单个螺旋桨的滑流扭转效应，提升飞行时的航向稳定性，降低飞控的姿态修正频率，进一步延长续航时间。设计时还充分考虑了日常维护的便捷性，底部的安装支柱采用可拆卸结构，拆开支柱即可取出内部的定子与转子组件，方便清理绕组缝隙中积累的灰尘与异物，轴承位置预留了注油孔，长期使用后可直接补充润滑脂，无需完全拆解电机主体。中心主轴采用高强度不锈钢材质，表面做调质处理，可承受螺旋桨旋转时产生的巨大拉力与离心力，避免大机动飞行时出现主轴弯曲或断裂的风险，转子外壳采用7075铝合金加工而成，在保证结构强度的同时尽可能降低自身重量，提升整机的推重比。
