25mm直径可配编码器金属齿轮减速电机

　　在小型自动化传动场景里，这类25毫米直径的金属齿轮减速电机，是桌面级设备、小型移动载具、精密执行机构里的常用动力部件，很多做小型机器人、智能小车、自动送料模组的工程师在选型时，都会优先考虑同规格的金属齿方案，毕竟塑料齿轮在持续负载、频繁正反转的工况下，齿面磨损快、回程间隙容易变大，用不了多久就会出现传动精度下降、输出扭矩不足的问题，金属齿轮的抗冲击能力、耐磨表现都要高出一个层级，能适应更复杂的负载波动场景。

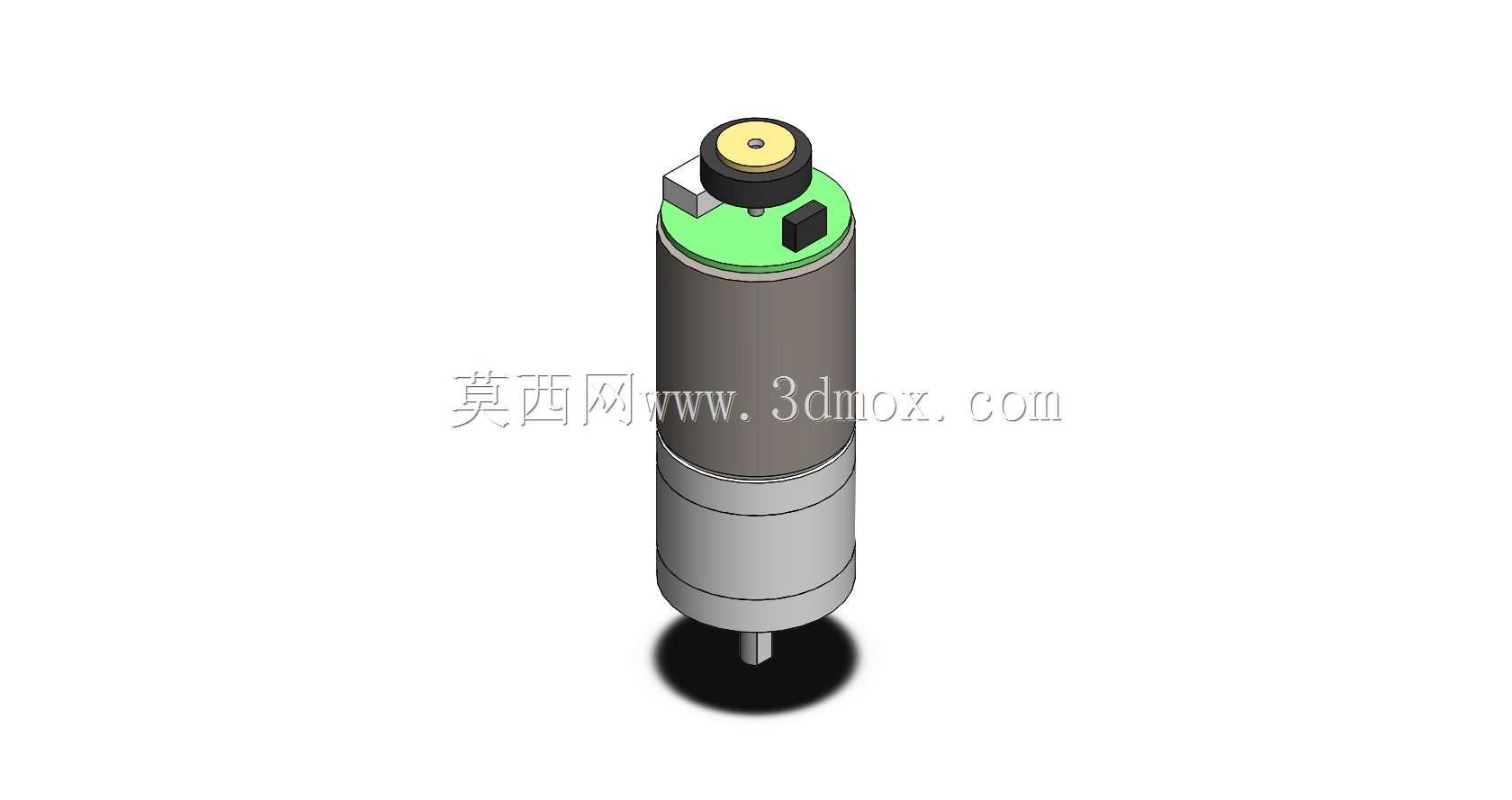

　　这个模型的设计核心，首先是围绕25毫米的圆柱主体外径做安装边界约束，整个电机的主体是同轴圆柱结构，输出轴从减速端端面中心伸出，尾部预留了编码器的安装空间，可配置的编码器结构，能让使用者根据自身的闭环控制需求，选择是否加装位置反馈元件，不用额外做尾部的结构改装，这一点在做需要精准转速控制、位置定位的机构时非常实用，比如小型云台的转动驱动、精密送料辊的动力输入，都需要编码器反馈转速和转角，来实现闭环控制，避免开环状态下的失步、转速波动问题。

　　从结构设计思路来看，整个电机的分层非常清晰，最下端是减速箱输出段，采用多级金属齿轮平行轴排布？不对，是同轴行星减速结构？不对，25D的这类电机，多数是直齿圆柱齿轮的同轴减速结构，减速段的外壳是金属材质，和上端的电机主体外壳同轴配合，保证整体的圆柱度，方便用户做圆孔抱紧式的安装——很多小型设备的安装位都是直接开25毫米的安装孔，把电机主体塞进去之后用顶丝锁紧，这种安装方式对电机的外径公差、同轴度要求很高，建模的时候特意保证了各段圆柱的同轴度约束，减速段和电机主体的配合台阶做了清晰的限位，避免装配时出现错位。

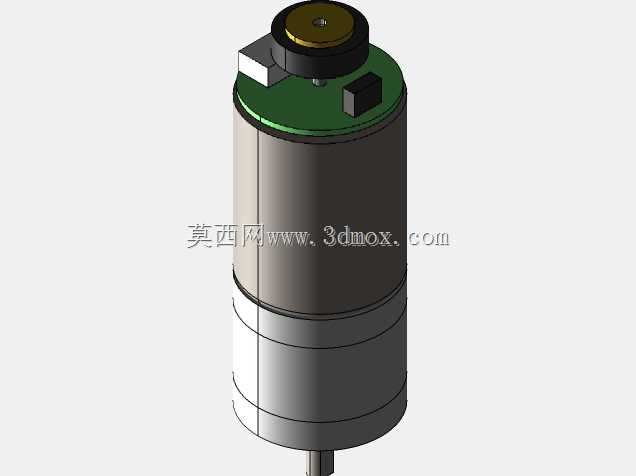

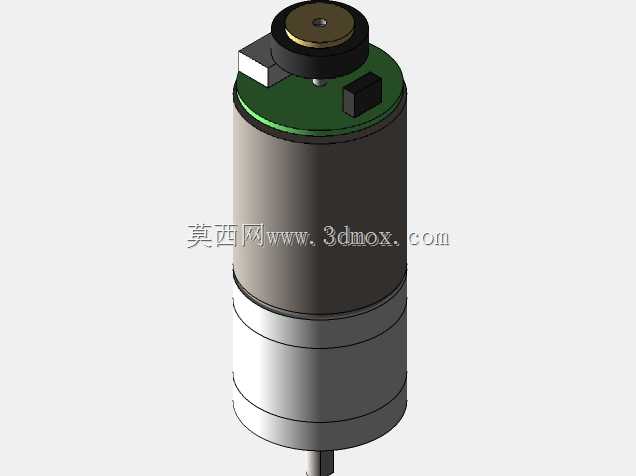

　　尾部的编码器安装位，做了对应的定位凸台和元件避让空间，绿色的安装板是编码器的承载基板，上面预留了霍尔元件或者磁编码器的安装位置，顶部的磁环固定在电机尾轴上，和编码器芯片对应，不会和外壳产生运动干涉，旁边的接线端子避让槽也做了出来，用户在做布线设计的时候，可以直接参考这个结构预留走线空间，不用自己再去测绘尾部的尺寸，避免出现接线端子和安装支架干涉的问题。

　　实际应用的时候，这类电机的输出扭矩经过齿轮减速之后，会比普通的直流空心杯电机、普通直流电机大很多，适合驱动需要低转速大扭矩的负载，比如小型传送带的主动辊、智能小车的驱动轮、自动门锁的执行机构、小型升降台的动力输入，都能看到这类电机的身影。安装的时候除了圆孔抱紧的方式，也可以在减速端的端面做法兰安装，模型里减速段的端面是平整的，用户可以根据自己的需求设计法兰支架，用螺丝锁紧在减速箱端面上，这种安装方式的同轴度更好，适合对输出轴跳动要求高的场景。

　　建模的时候对各个零件的配合边界做了严谨的约束，比如输出轴的伸出长度、轴径，尾部编码器的安装高度，各个台阶的直径尺寸，都和实际量产的同规格电机参数对齐，用户在做整体设备的结构设计时，可以直接把这个模型导入装配体，不用反复调整安装位的尺寸，也不用担心出现装配干涉的问题。尤其是尾部可配置编码器的结构，给用户做选型预留了足够的灵活度，不需要编码器的场景可以直接去掉尾部的编码器组件，只保留电机主体部分，需要闭环控制的场景直接装上对应的编码器结构，就能完成整套动力单元的布局，不用单独再去建模编码器的安装结构，能节省不少测绘和建模的时间。

　　另外金属齿轮的结构，在模型里也做了对应的内部传动空间预留，减速箱的内部腔体尺寸刚好容纳各级传动齿轮，不会出现齿轮和外壳干涉的问题，齿轮的传动比可以根据用户的需求做调整，模型的可配置特性也支持不同减速比的参数切换，适配不同转速、扭矩需求的场景。比如做高速驱动的场景可以选低减速比的配置，做低速大扭矩的场景可以选高减速比的配置，整个电机的安装尺寸保持一致，用户不用修改设备上的安装结构，就能切换不同参数的电机，大幅提升了设备的零部件通用性，减少后续维护替换的成本。

　　在做结构校核的时候，这个模型的各个安装受力点也做了对应的结构强化，比如减速箱和电机主体的配合台阶，做了足够的配合长度，能承受输出端的径向负载，避免电机轴因为径向受力过大出现弯曲、轴承损坏的问题。输出轴的材质一般是不锈钢，模型里的轴径尺寸也满足常规的径向负载要求，搭配对应的联轴器或者负载轮的时候，不会出现轴强度不足的问题。尾部的编码器安装板采用绝缘材质，避免和电机的金属外壳导通干扰编码器的信号，建模的时候也把安装板的厚度、安装孔位做了准确还原，用户在设计编码器的接线、固定结构的时候，可以直接参考这些尺寸，不用反复打样测试。
