小型桌面级数控铣床结构设计方案

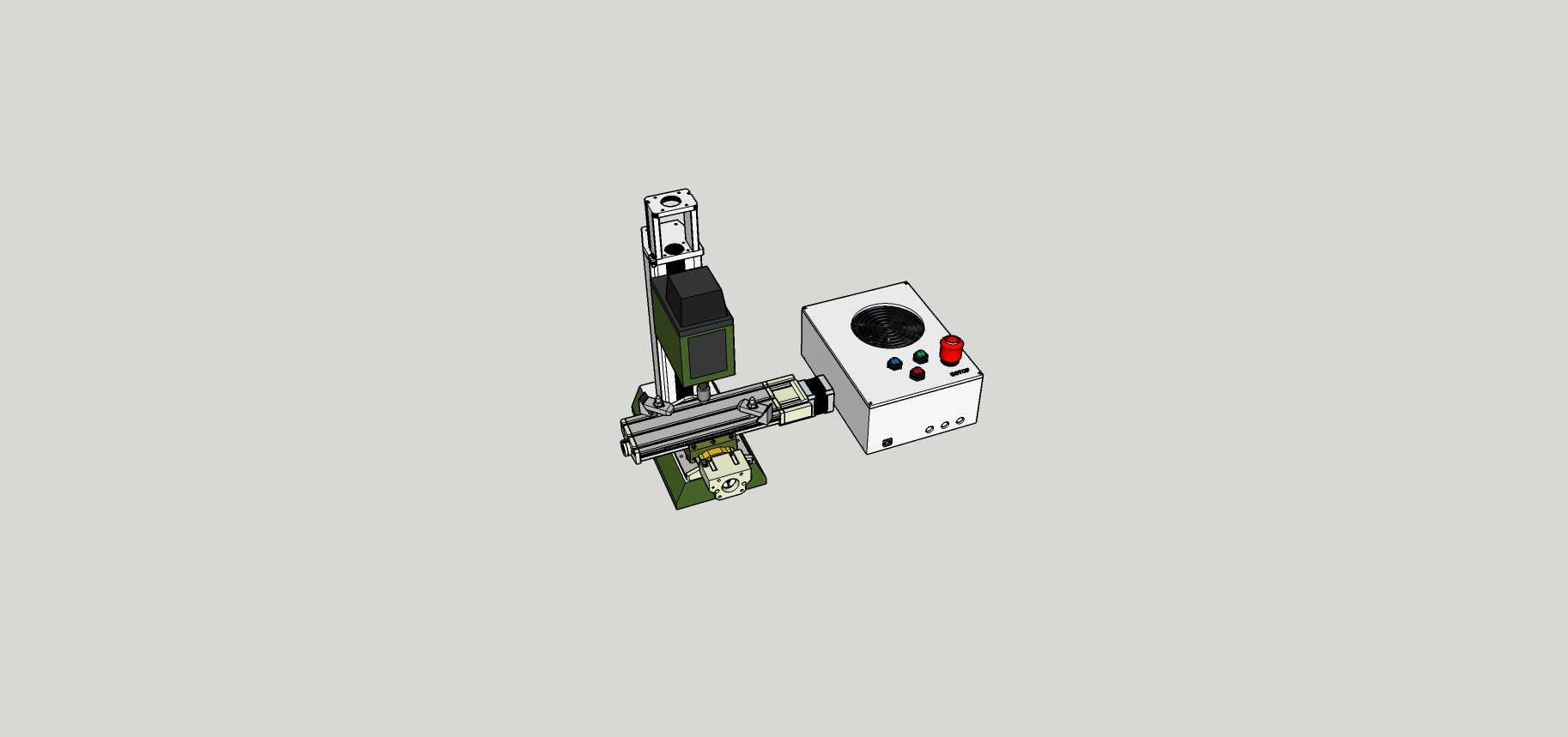

　　这套小型数控加工设备的三维结构，主要面向个人加工工坊、院校教学实训、小型精密零件打样场景设计，区别于工业级大型加工设备，其整体结构紧凑，可直接放置于标准工作台面使用，无需额外做大型设备的地基浇筑与场地预留，适配小空间内的轻量金属、非金属零件铣削加工需求。从结构布局来看，设备采用立式铣削架构，Z轴主轴单元垂直布置于X轴滑台上方，X轴滑台搭载于Y轴进给平台之上，三轴均采用线性导轨搭配滚珠丝杠的传动组合，可保证进给过程中的运动平顺性，避免普通光轴传动带来的间隙误差，满足小尺寸零件的加工精度要求。控制箱体与主机本体采用分体式布局设计，一方面可将电控元件与加工区域做物理隔离，减少加工过程中产生的切屑、切削液飞溅对电路元件的侵蚀，

　　另一方面也可降低主机本体的负重，让进给轴的运动负载更均衡，避免电控部件的重量带来的轴系偏载问题。控制箱体上集成了急停按钮、功能调节旋钮、状态指示灯，操作位高度与设备放置后的人体操作姿态匹配，操作人员在站立或坐姿状态下均可快速触达操作控件，无需额外调整站位。主轴单元采用高速电主轴配置，可适配小直径铣刀、钻头等加工刀具，针对铝件、铜件、工程塑料、软质木材等材料的平面铣削、钻孔、轮廓铣削工序都可适配，日常可用于加工小型机械零件、手板模型、教学演示工件、定制化小五金件，加工行程覆盖多数小型零件的尺寸需求，无需大行程设备的冗余结构设计。从安装边界来看，设备主机的底面预留了标准安装孔位，可直接通过螺栓固定于标准工作台或专用工装台面上，

　　控制箱体可根据操作习惯放置于主机左侧或右侧，连接线缆预留了足够的弯曲半径，不会因设备摆放位置受限出现线缆拉扯问题。设计过程中对各轴的行程限位做了结构冗余设计，在丝杠两端设置了硬限位块搭配电气限位开关，避免进给超程带来的机械碰撞损坏，同时主轴安装位预留了刀具装夹的调节空间，更换不同长度的刀具时可通过Z轴行程补偿调整加工深度，无需额外改动机械结构。传动部分的导轨、丝杠均设计了可拆卸的防尘护罩，可阻挡加工过程中产生的细切屑进入传动副，减少日常维护的清理工作量，延长传动部件的使用寿命。设备的整体配重经过校核，Z轴主轴单元的重量与滑台的承载能力匹配，不会出现Z轴下滑的问题，同时在驱动电机选型上匹配了各轴的运动负载，保证低速进给时无爬行、

　　高速移动时无明显振动，加工过程中可保持足够的结构刚性，减少切削震颤带来的工件表面加工纹路问题。针对日常使用的维护需求，各润滑点均设计在易操作的位置，无需拆解大量护板即可完成导轨、丝杠的定期润滑作业，电控箱内部采用模块化布线设计，各驱动模块、控制板卡均采用标准安装位固定，后期更换元件时无需重新梳理线路，可快速完成故障排查与部件替换。这套结构在设计时充分考虑了桌面级设备的使用痛点，在保证加工能力的前提下尽可能压缩设备的整体占地尺寸，同时兼顾了操作便利性与维护便捷性，既可以作为数控加工教学的实操演示设备，也可满足小型工坊的小批量零件加工、个人爱好者的定制零件制作需求，结构上的模块化设计也方便使用者根据自身需求做局部改装，比如更换更高功率的主轴、加装冷却系统、增加行程限位保护装置等，无需对整体架构做大幅改动。
