常规车床配套倒圆角加工装置结构

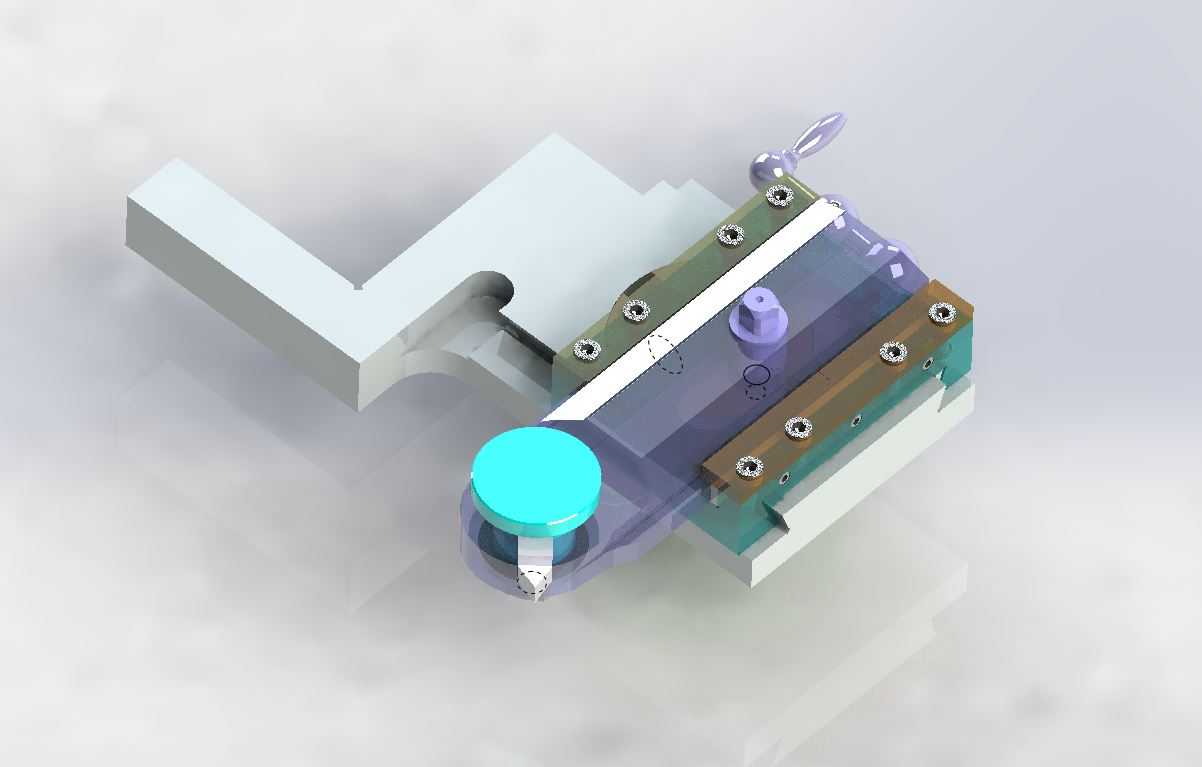

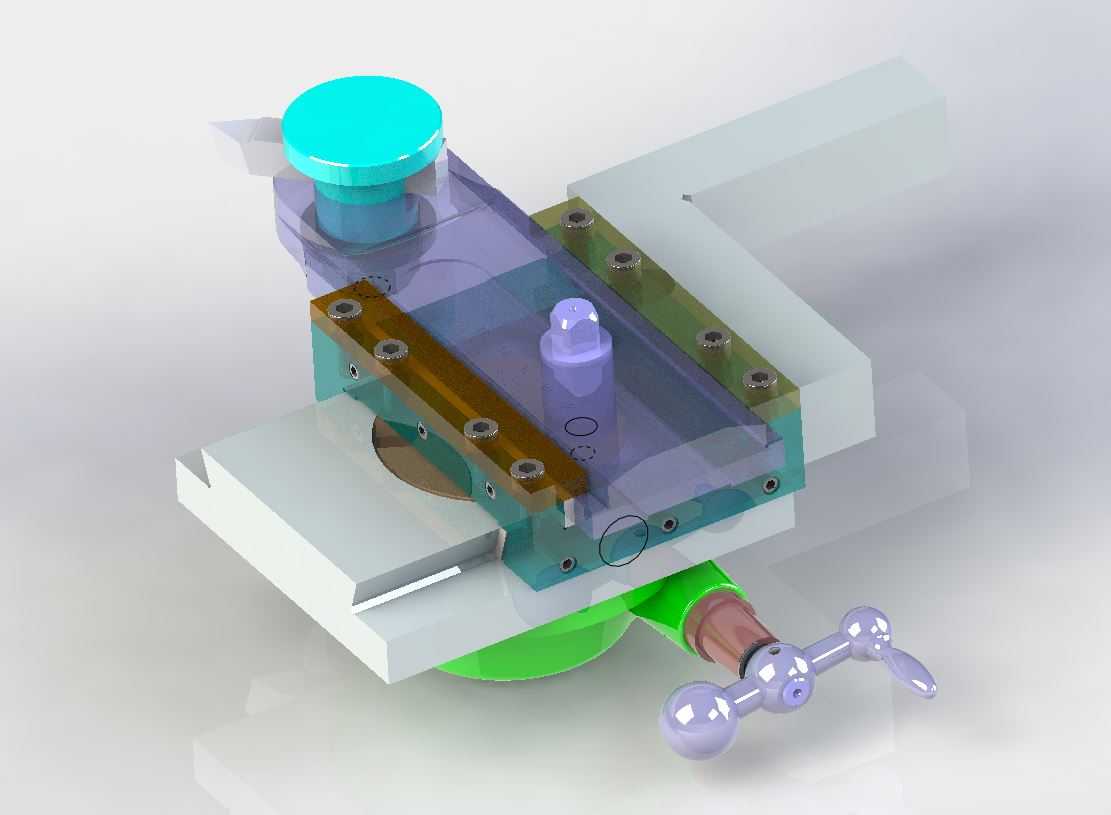

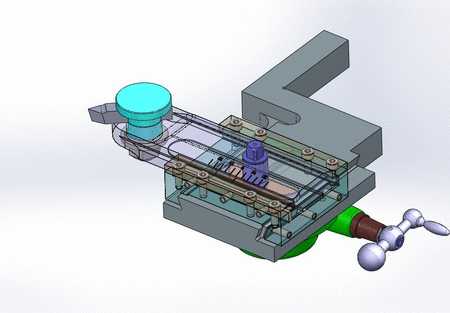

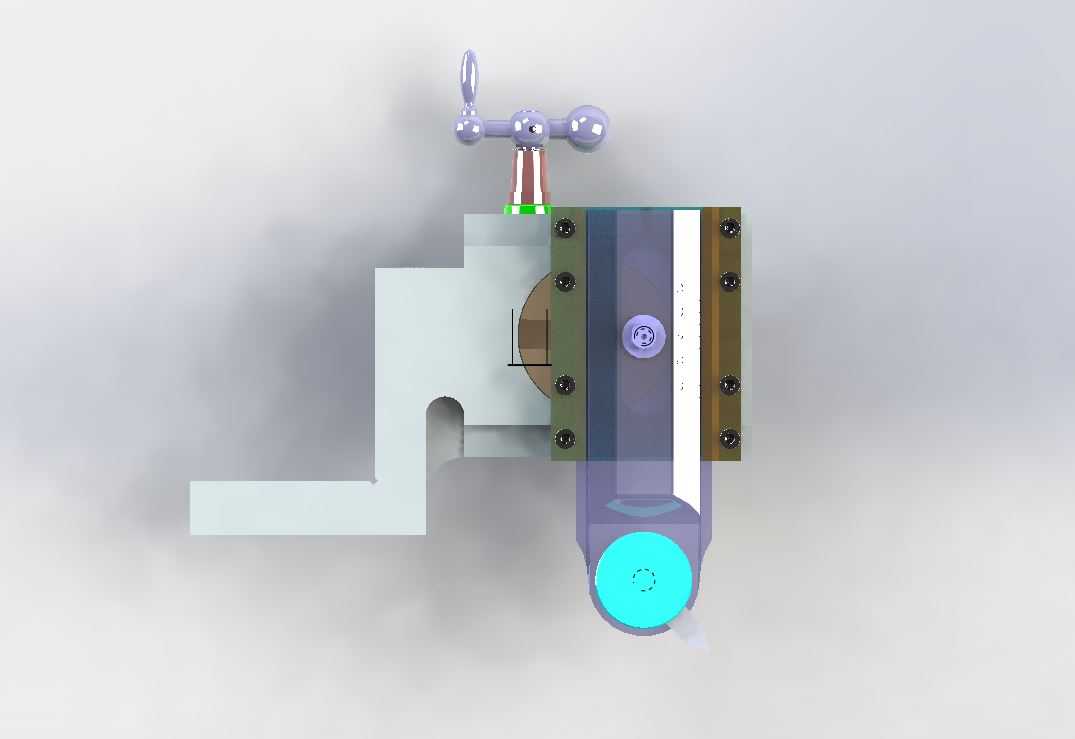

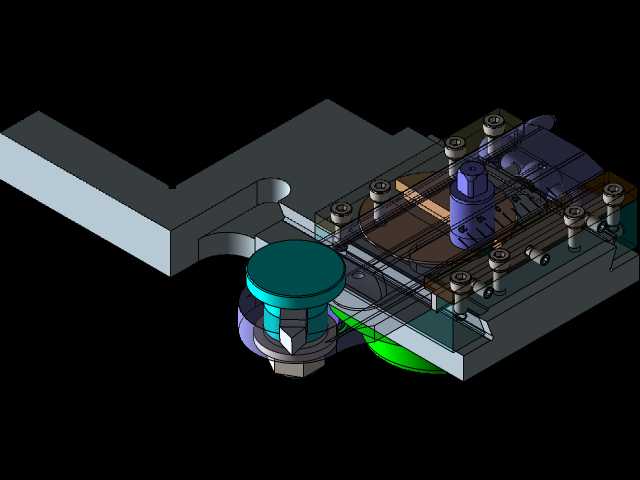

　　在普通卧式车床的日常轴类、套类零件加工场景中，工件端部外圆、轴肩位置的圆角加工长期存在精度一致性差、操作依赖操作者手感的问题，尤其是小规格R角的批量加工，手动进刀控制极易出现圆角大小不均、接刀痕明显、甚至啃伤工件基准面的情况，这款配套车床使用的倒圆角加工装置，正是针对这类现场加工痛点设计的机加工辅具。从结构布局来看，装置整体采用L型安装基座作为承载主体，基座的竖直定位面可直接贴合车床中拖板的侧装基准面，通过压紧螺栓实现快速固定，安装时无需对车床原有刀架结构做破坏性改装，基座的水平安装面预留了多组T型槽安装位，可适配不同中心高的普通车床，安装边界的横向尺寸控制在180mm以内，纵向伸出长度不超过120mm，

　　不会干涉车床原有刀架的换刀操作与大拖板的全行程移动，日常加工普通外圆、端面时无需拆卸该装置，可直接避让加工路径。装置的核心执行单元为可横向滑移的刀座组件，刀座上设置了标准的刀片装夹槽，可适配常规的硬质合金圆角成型刀片，刀片的压紧采用偏心压块结构，换刀时仅需松开单个压紧螺钉即可完成刀片更换，刀片定位面经过磨削处理，重复定位精度可控制在0.02mm以内，无需每次换刀后重新对刀。刀座的滑移驱动采用梯形丝杠副结构，丝杠端部连接三球头手摇柄，操作者站在车床常规操作位置即可单手完成进给操作，丝杠的导程设置为2mm，每转动手轮一圈刀座进给2mm，配合手轮上的刻度环，可实现0.02mm精度的进给量调节，能够精准控制圆角的切削深度，保证不同批次工件的圆角尺寸公差稳定在IT8级以内。刀座与基座之间设置了淬硬处理的直线导轨副，导轨面经过高频淬火处理，硬度达到HRC58-62，长期使用下的磨损量极小，导轨两侧配置了可调节的塞铁结构，当导轨出现磨损间隙时，仅需调整塞铁的压紧螺钉即可消除间隙，保证刀座进给时无爬行、无旷量，切削过程中不会出现让刀导致的圆角变形。装置的上部设置了可升降的工件定位顶柱，顶柱头部采用聚氨酯材质的缓冲压头，加工前可根据工件的直径调整顶柱的伸出高度，顶柱内部配置了压缩弹簧，顶紧力可通过顶部的调节旋钮调整，加工时顶柱可压在工件的已加工外圆面上，抵消切削过程中刀片对工件产生的径向切削力，避免细长轴类工件加工时出现让刀变形，

　　同时也能防止工件在切削力作用下发生轴向窜动，保证圆角与工件端面、外圆的同轴度。在实际加工应用中，使用该装置进行倒圆角加工时，仅需先将工件装夹在车床卡盘上并找正，启动车床带动工件以合适的切削转速旋转，转动手轮带动刀座缓慢进给，使刀片接触工件的加工位置，通过刻度环控制进给量即可一次成型加工出符合要求的圆角，相比传统的手动赶刀加工方式，加工效率可提升3倍以上，且加工出的圆角表面粗糙度可达到Ra1.6以下，无需后续额外的抛光处理。针对不同规格的圆角加工需求，仅需更换对应R规格的成型刀片即可，无需调整装置的整体安装位置，刀座上的刀片装夹槽可兼容R0.5到R5范围内的所有标准圆角刀片，覆盖了常规机械加工中90%以上的圆角加工需求。

　　装置的所有外露金属结构件均经过发黑防锈处理，切削液接触的位置设置了挡屑盖板，可防止铁屑、切削液进入导轨与丝杠的配合间隙，日常维护仅需定期向导轨、丝杠的注油孔注入润滑油即可，维护成本极低。在安装适配性方面，装置的基座安装孔采用长圆孔设计，可适配不同型号普通车床的中拖板安装螺距，从C6132到C6150型号的常规卧式车床均可直接安装使用，无需额外加工转接板，对于部分无侧装螺孔的小型车床，也可通过压板将基座压紧在中拖板平面上使用，适配性极强。切削过程中，装置的受力方向全部沿着导轨的刚性方向，无悬臂受力结构，整体刚性可满足0.5mm以内吃刀量的切削需求，加工钢件时可采用0.1-0.2mm/r的进给量，加工铝件、铜件等有色金属时可适当提高进给量与切削转速，不会出现振动振纹的问题。
