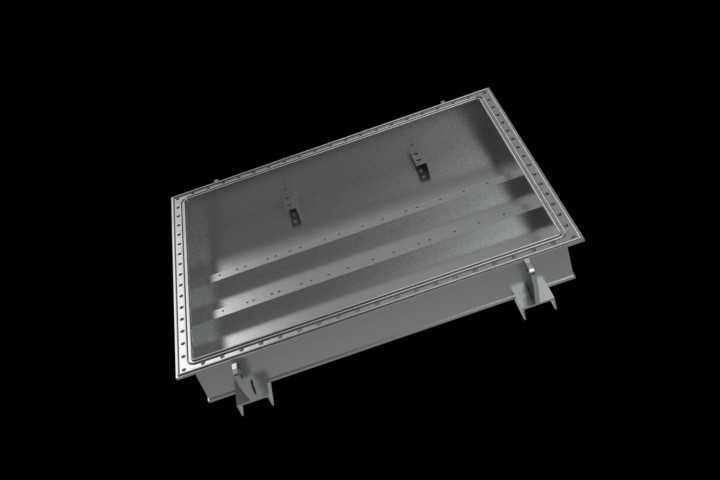

带法兰安装边的敞口焊接金属箱体结构

　　这类带法兰安装边的敞口焊接金属箱体，在工业现场的应用场景覆盖极广，从户外电气设备的防护壳体、工业除尘系统的集尘料仓段，到大型液压站的储油槽过渡段、生产线物料周转的承托料箱，都能见到同结构形式的构件。实际使用中，这类箱体最核心的作用是提供封闭的容置空间，同时通过周边的法兰边实现与上盖、相邻管路或设备段的密封连接，底部的支撑支座则负责将整个箱体的载荷传递到安装基础上，避免箱体本体直接承受额外的安装应力。

　　从功能特性来看，该箱体采用敞口设计配合周圈满布螺栓孔的法兰边，能够实现上盖的快速拆装，方便后期对箱体内部的元器件、物料进行检修或清理；箱体内部设置的多道横向加强筋，并非随意布置，而是根据箱体盛满物料或满载运行时的侧壁变形量计算排布，能够有效抵消薄壁钣金在长期受载下的鼓胀变形，避免法兰边因侧壁变形出现密封面翘曲、渗漏的问题。底部的两个L型安装支座，分别设置在箱体长度方向的两端重心投影位置，支座上预留的长条形安装孔，能够抵消安装基础的加工误差，降低现场安装时的对位难度，同时长孔设计也能适应箱体在温度变化下产生的热胀冷缩位移，避免焊缝处因热应力集中出现开裂。

　　设计这类构件时，首先要明确的是安装边界条件：法兰边的螺栓孔间距需要匹配对接件的孔位公差，通常孔位公差控制在±0.2mm以内，保证密封垫安装时不会出现错位；箱体的深度需要结合内部容置部件的高度预留15-20mm的安全间隙，避免上盖安装时挤压内部构件；侧壁板材的厚度选择并非越厚越好，需要结合内部盛放物料的密度、满载总重量进行挠度校核，比如用于盛放金属切屑的周转箱体，侧壁厚度通常选3-4mm的冷轧钢板，配合内部间距200mm的加强筋，就能将满载时的侧壁最大变形量控制在0.5mm以内，满足长期使用的刚度要求。

　　建模过程中需要特别注意焊接结构的工艺性：法兰边与箱体侧壁的连接采用外翻边满焊结构，焊接时需要在法兰边内侧预留2mm的焊接收缩余量，避免焊接后法兰边平面度超差；内部加强筋与侧壁的连接采用间断焊，焊缝长度控制在20mm、间距100mm，既能保证连接强度，又能减少焊接变形量；底部支座与箱体底板的连接需要在支座与底板之间增加三角加强筋，提升支座的抗剪切能力，避免箱体满载起吊时支座与底板连接处出现焊缝撕裂。

　　现场安装时，这类箱体的水平度调整需要依托底部支座的垫片进行，不允许通过螺栓强行拉扯箱体来调整水平度，否则会导致法兰边密封面出现倾斜，后期运行时出现渗漏；法兰边安装密封垫时，需要保证密封垫完全覆盖密封面，螺栓紧固时采用对角顺序分步拧紧，拧紧力矩按照螺栓规格匹配，避免局部力矩过大导致法兰边变形。另外，箱体内部的边角位置都做了圆弧过渡处理，没有直角死角，一方面是减少焊接时的应力集中，另一方面对于用于盛放粉状、颗粒状物料的场景，圆弧过渡能够避免物料在边角处堆积，方便后期清理。

　　从结构细节来看，箱体内部侧壁上预留的两个小型安装凸台，是用于固定内部的元器件安装板或导流板，凸台采用焊接螺母的形式，不需要在箱体侧壁上开通孔，能够避免箱体出现渗漏点，这种设计在需要密封的液槽、电气防护箱场景中非常实用，相比在侧壁上打孔穿螺栓的结构，密封可靠性提升很多。整个箱体的所有外露棱边都做了倒角处理，没有尖锐毛刺，避免现场安装维护时划伤操作人员，也符合工业设备的安全设计规范。
