ABB熔断器隔离开关配测量变压器集成结构

　　在低压配电系统的进线与馈线回路中，这类集成测量单元的熔断器隔离开关结构，是工厂动力配电、商业建筑变配电室、数据中心供电链路里的核心保护与测量节点，日常承担着回路过载短路保护、带电分断隔离、运行电流实时采集的多重作用，很多现场运维人员在检修下级回路时，会直接操作这类隔离开关形成明显断开点，配合熔断器的熔断特性，避免带负荷拉闸产生的电弧风险，同时集成的测量变压器可以直接采集回路电流信号，给后台电能管理系统、电流表、保护装置提供实时数据，不用额外在母排上单独加装电流互感器，节省柜内安装空间的同时，也减少了母排搭接点的数量，降低了接触电阻过大引发的发热隐患。

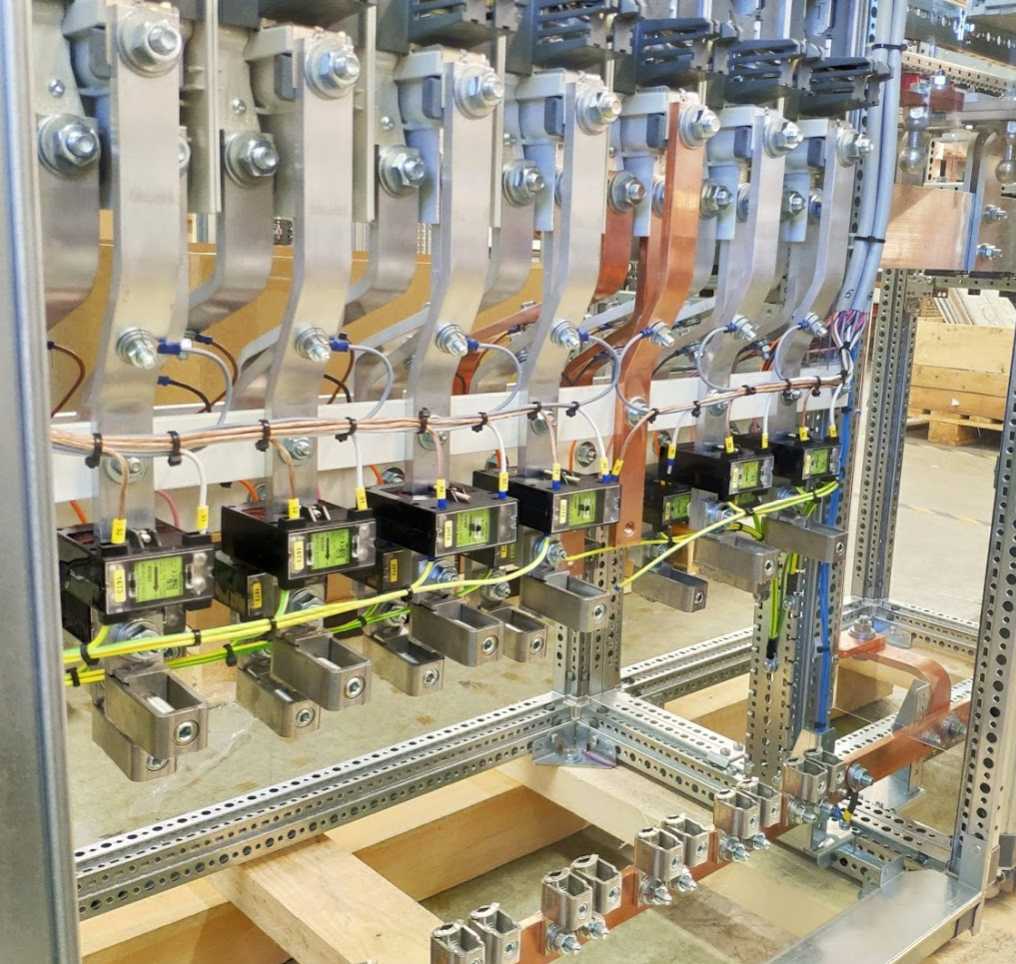

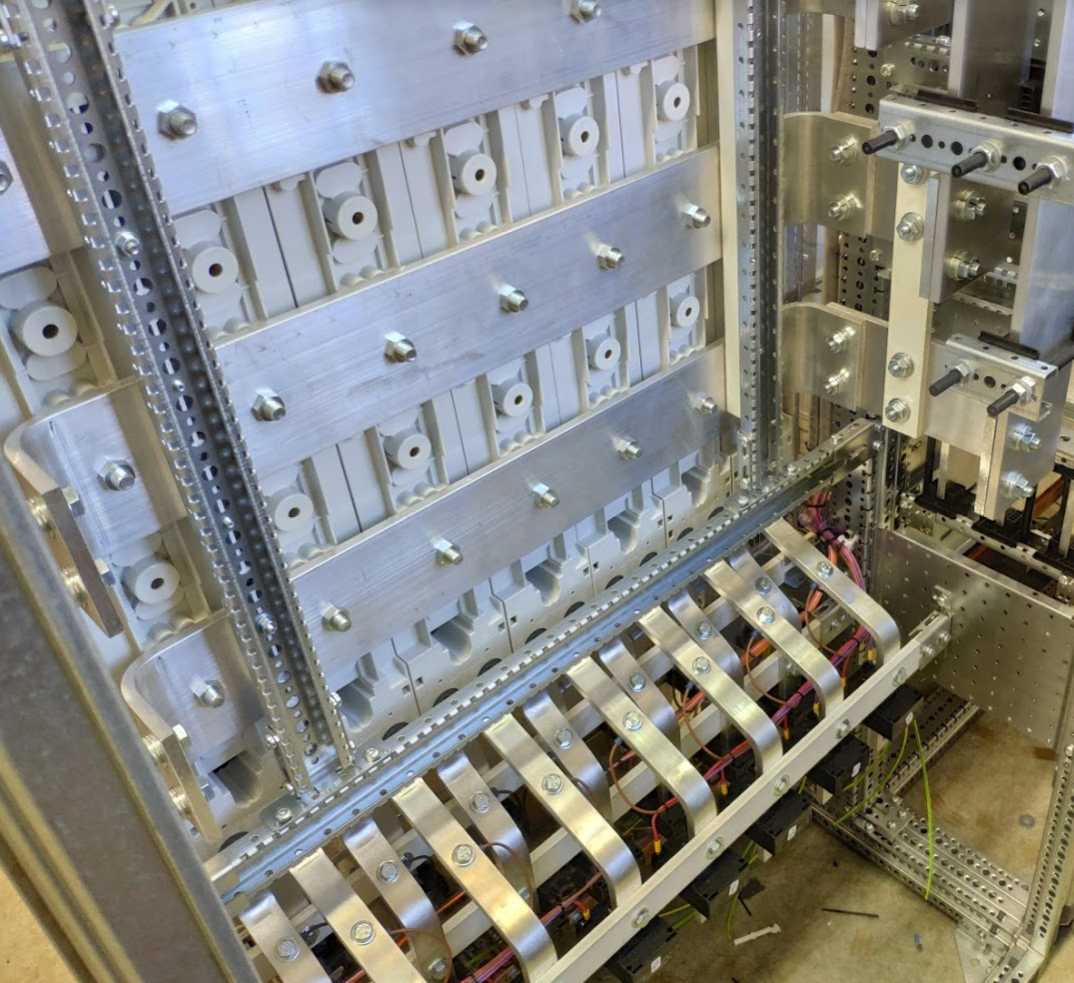

　　从结构设计逻辑来看，这套集成结构采用模块化堆叠思路，主开关单元采用ZLBM系列3极熔断器座，适配对应电流等级的熔断体，每极的进出线端直接与母线系统做硬连接，配套的BB连接模块采用AL30x10规格的铝质母排转接件，母排的搭接面做了镀锡处理，避免不同金属接触产生的电化学腐蚀，连接螺栓的扭矩按照低压配电规范要求设定，保证搭接面的接触压力均匀，避免长期运行后螺栓松动导致的温升超标。测量单元选用ERM70-E4A4型电流测量变压器，直接卡在转接母排的对应位置，不需要额外截断母排做穿芯安装，变压器的二次侧接线端子做了防护挡板，避免运维过程中误碰二次开路产生的高压风险。

　　安装边界方面，整套结构的安装基准面适配标准GCS、MNS型低压抽出式开关柜的安装梁尺寸，单元的高度方向占用12个模数的安装空间，深度方向预留了足够的接线空间，进出线电缆的接线端子距离柜内绝缘挡板的安全距离满足低压配电的爬电距离要求，不同极性的带电部件之间的电气间隙不小于12mm，满足IP20的防护等级要求，操作人员在柜前操作手柄的时候，不会触及内部带电部件。操作机构采用直接旋转式手柄，手柄的分合位置有清晰的标识，合闸位置时手柄处于水平状态，分闸位置时处于垂直状态，同时具备熔断器熔断后的指示功能，某一极熔断器熔断后，操作手柄会自动触发脱扣，带动辅助触点发出故障信号，方便运维人员快速定位故障回路。

　　在实际选型匹配过程中，这类400A电流等级的集成单元，通常用于变压器低压侧出线的主馈回路，或者大容量负载比如冷水机组、大功率空压机的进线保护端，设计时需要核算母排的载流量，30x10的铝母排在40摄氏度环境温度下的载流量满足400A回路的长期运行要求，母排的热稳定校验按照系统短路电流20kA、持续时间1秒来核算，不会出现短路电流冲击下母排变形熔断的问题。测量变压器的变比匹配400A的额定电流，准确级满足0.5级的测量要求，可以准确采集回路的运行电流，用于电能计量和运行状态监测。结构堆叠时，每个开关单元之间设置了绝缘隔弧板，避免某一极分断电弧时飞溅到相邻单元引发相间短路，隔弧板采用耐弧的DMC材料压制而成，长期耐受电弧高温不会出现碳化变形的问题。

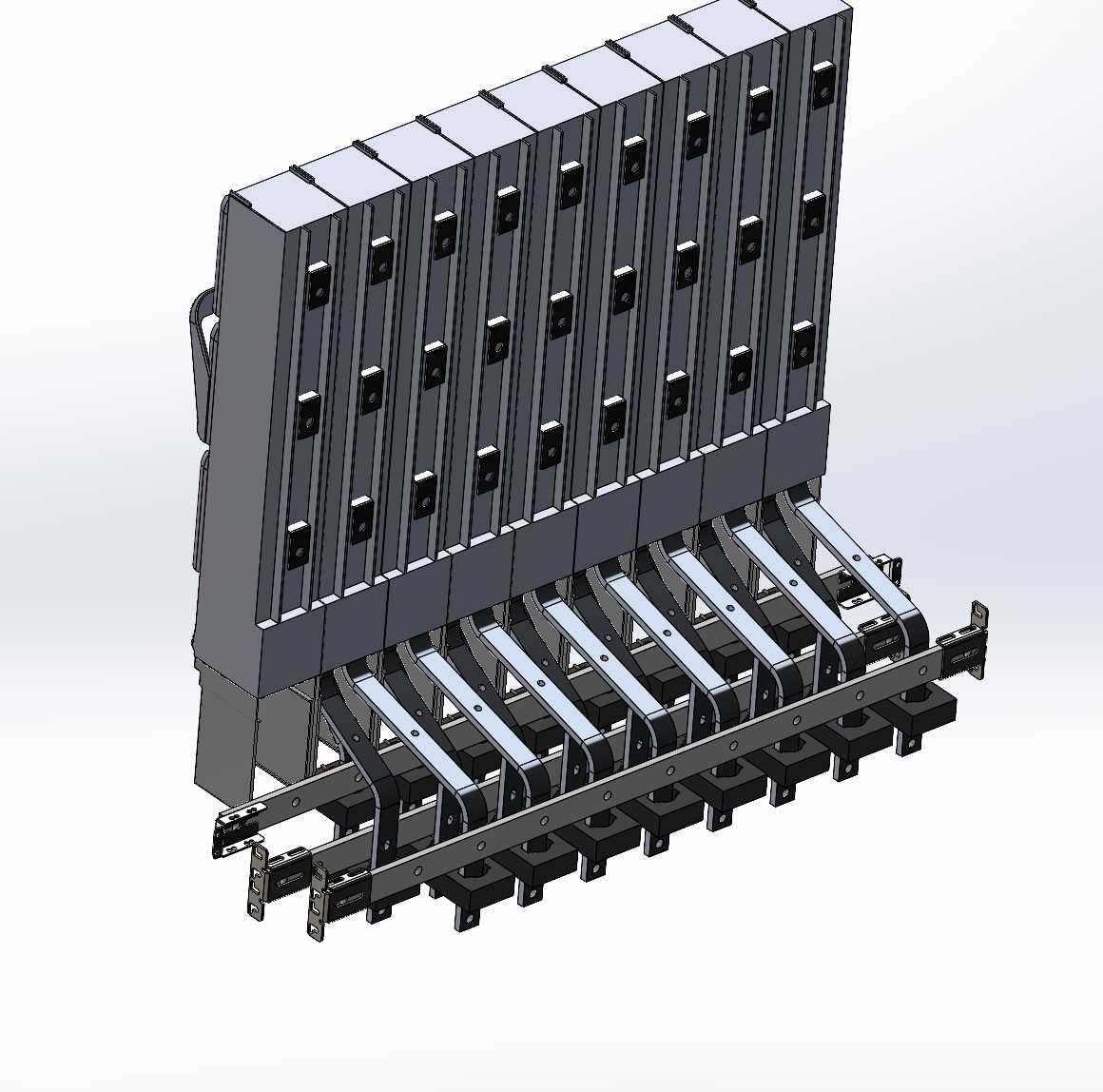

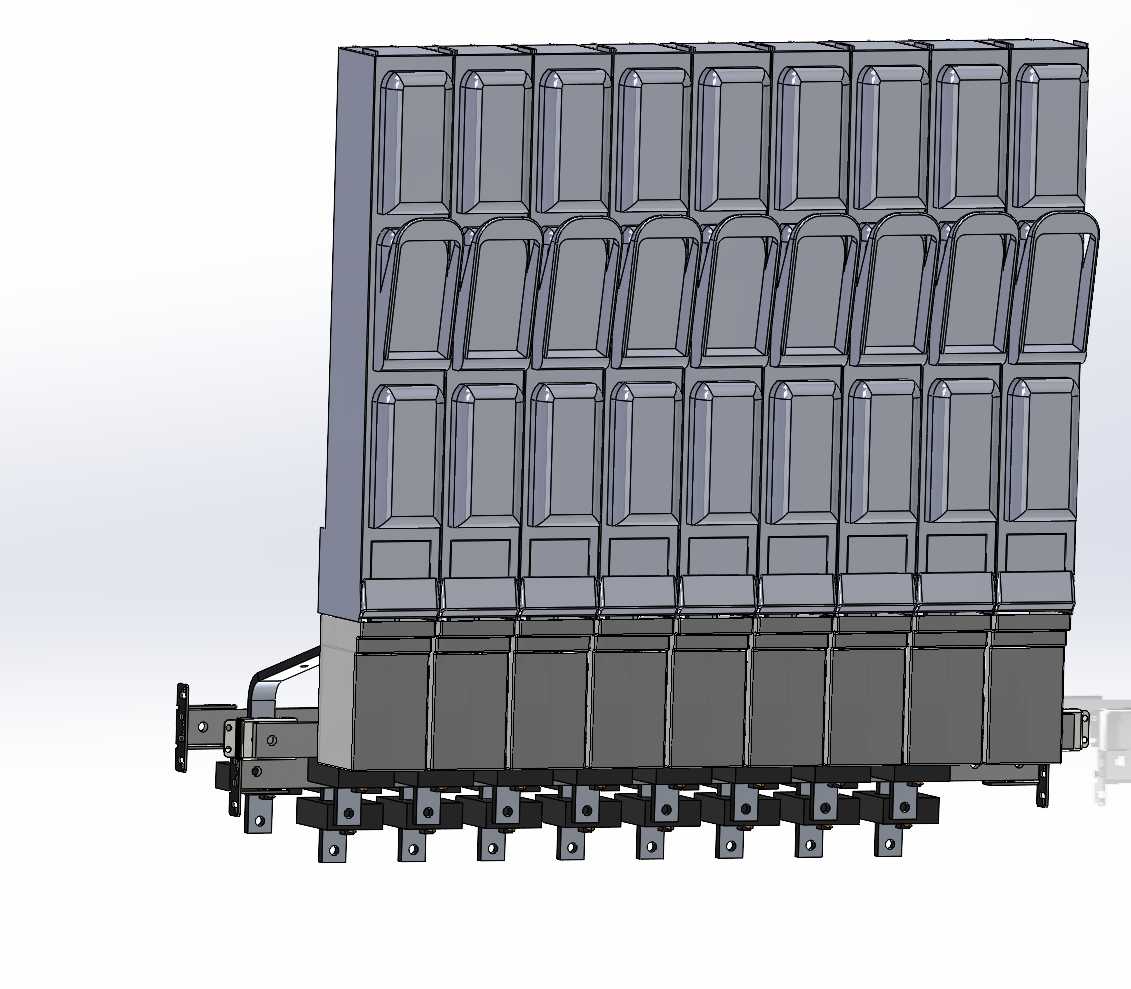

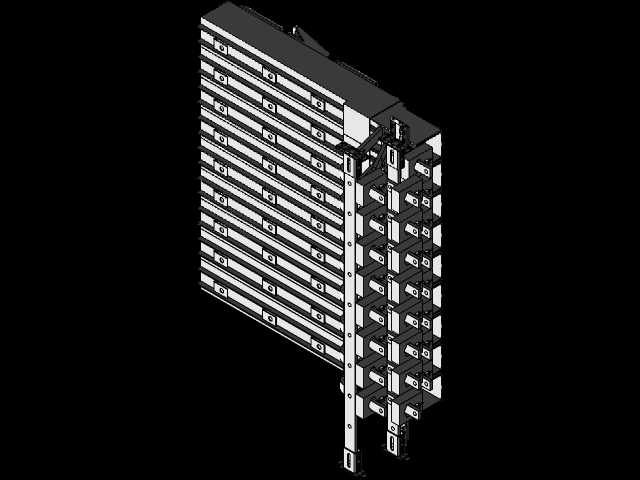

　　现场安装调试时，需要先将主开关单元固定在开关柜的安装梁上，再依次安装母线转接模块，调整母排的水平度，保证每个搭接面的贴合度，之后再卡装测量变压器，固定二次接线，最后做操作机构的分合测试，检查三极触头的同步性，保证分合闸时三极触头同时接触、同时分离，避免不同期分合产生的过电压损坏下级设备。日常运维过程中，可以通过红外测温检测母排搭接点、熔断器触头位置的温升，正常运行时温升不超过70K，一旦发现温升超标，需要及时停电检查搭接面的螺栓扭矩、触头的氧化情况，更换老化的接触部件。这套结构的三维建模过程中，所有的安装孔位、配合尺寸都按照实物的实际尺寸1:1还原，母排的折弯角度、安装间隙都和实际产品保持一致，结构设计人员在做开关柜的整体布局时，可以直接调用这套模型，核对柜内的安装空间、母排走向、二次接线的预留位置，避免实际装配时出现干涉问题，减少现场整改的工作量。
