商超巧克力棒陈列铁线置物篮设计

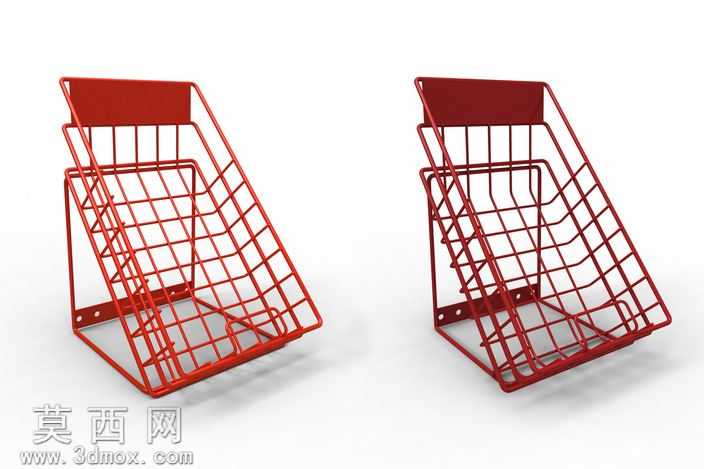

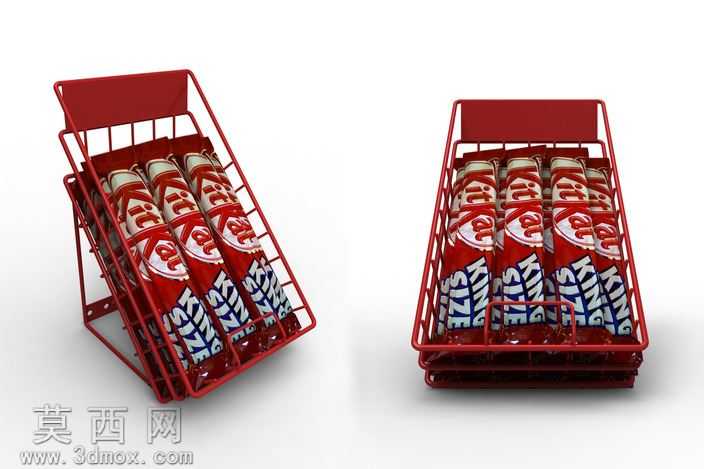

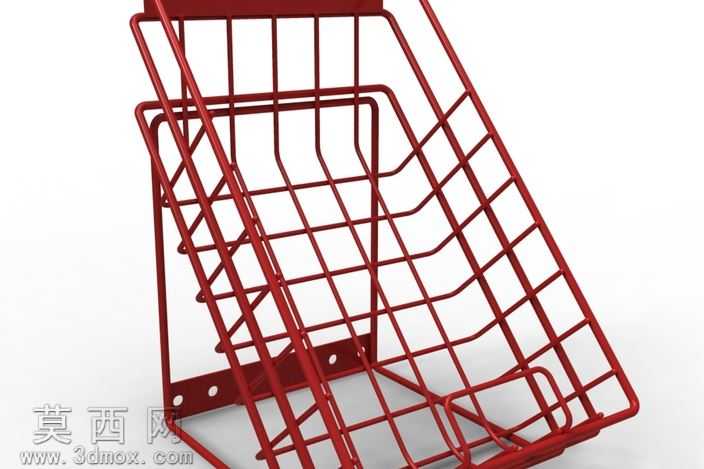

本作品为商超场景使用的巧克力棒陈列铁线置物篮三维模型，建模阶段采用线框与实体结合的建模思路，先通过二维草图绘制铁线的弯折路径、篮体框架的轮廓基准，精准还原铁线弯折工艺的成型轨迹，再通过扫掠命令生成等径的铁线实体，对篮体的斜向支撑、侧边护栏、底部承托框架分别进行独立建模后完成装配约束，确保各部件连接位置贴合实际五金焊接工艺的结构逻辑，无穿模、错位等结构问题。渲染阶段为铁线部件赋予哑光红色喷塑金属材质，调整材质的粗糙度、金属度参数模拟真实铁艺喷塑的细腻磨砂质感，还原商用陈列架常用的耐磨喷塑表面效果；篮内放置的巧克力棒商品模型赋予复合包装材质，分别模拟铝箔内包装的金属反光、印刷外膜的色彩饱和度与轻微反光特性，搭配柔和的影棚布光，通过主光、辅光、轮廓光的组合打光，清晰呈现铁线篮的镂空结构与承托状态，同时突出篮体倾斜陈列的展示优势。结构设计上，该铁线篮采用斜置承托结构，前低后高的倾斜角度既可以让前排商品清晰露出包装正面，方便消费者快速识别商品，也能在商品取走后让后排商品自然滑向前方，无需人工频繁整理排面；篮体背部设置立式挡板，避免堆叠陈列时商品向后滑落，侧边的加密铁线护栏间距经过精准测算，既可以防止细条状的巧克力棒从侧边掉落，又不会遮挡商品包装的展示区域；底部设置叠放定位结构，支持多个篮体垂直堆叠收纳，闲置时可节省仓储空间，适配商超端架、收银台小货架等多种陈列场景的使用需求。设计过程中充分考虑铁线加工的工艺可行性，所有弯折位置均设置符合五金加工标准的弯折圆角，避免出现直角弯折导致的应力断裂问题，铁线的线径选择兼顾结构强度与轻量化需求，整体模型结构完整，细节还原度高，可用于商超陈列道具的方案展示、结构验证以及生产参考。
