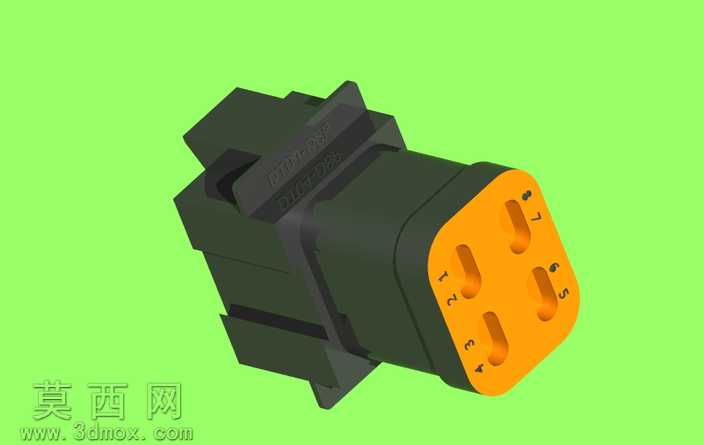

8针Deutsch工业连接器插座三维建模作品

本作品为8针Deutsch系列工业连接器插座的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业连接器的实际生产尺寸规范与装配逻辑开展设计。建模初期先梳理Deutsch连接器的产品结构特征，将整体模型拆分为绝缘基座主体、插孔安装端面、侧边卡扣锁止结构、尾部线缆接入腔体四个核心模块，采用自顶向下的建模思路先搭建整体装配骨架，再逐一对单个零部件进行精细化特征构建。主体绝缘外壳部分通过拉伸、切除、拔模等基础特征完成主体轮廓搭建，针对外壳表面的防滑纹理、卡扣定位槽、型号标识凹槽等细节，采用包覆、阵列、圆角等特征命令进行还原，严格匹配实际产品的注塑成型工艺特征，确保模型的拔模角度、壁厚均匀性都符合真实注塑件的生产要求。前端橙色插孔安装端面作为模型的视觉核心区域，建模时精准定位8个针脚插孔的排布位置，每个插孔旁的数字标识采用凹陷雕刻特征实现，端面与黑色主体基座的配合间隙、卡扣咬合结构都做了精细化处理，还原真实产品的装配关系。材质渲染阶段，针对黑色基座的哑光工程塑料材质，调整材质的粗糙度、漫反射参数还原玻纤增强尼龙的磨砂质感，针对橙色端面的耐温塑料材质，微调色彩饱和度与反光度，区分两种不同塑料材质的视觉差异，同时对金属插孔的内壁做了轻微金属质感处理，提升模型的真实感。模型整体结构完整，既还原了产品的外观细节，也保留了内部的腔体结构、卡扣配合特征，可用于工业接线方案演示、电气布线装配模拟、产品宣传渲染素材制作等场景，建模过程中所有特征均采用参数化尺寸驱动，可根据同系列不同针数的连接器需求快速调整参数完成衍生设计，模型的几何公差、配合间隙都参考了Deutsch连接器的官方产品手册设定，具备较高的工程参考价值。
