径向耐震充油式水压检测压力表结构

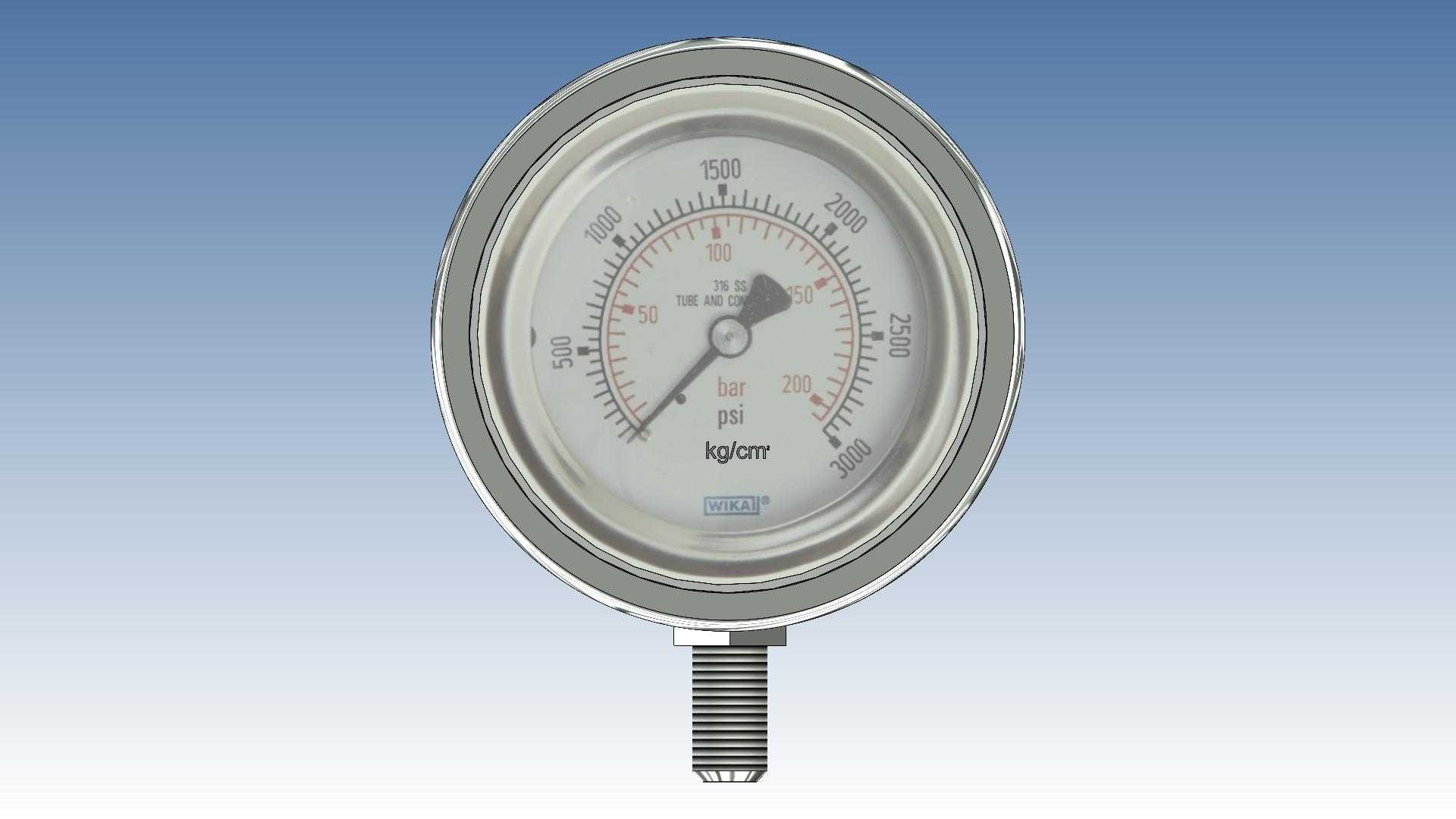

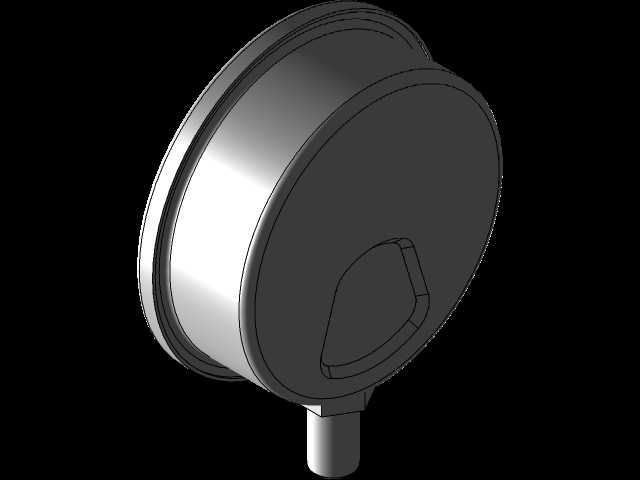

　　这款径向安装的耐震水压表，是工业流体管路系统里最常见的压力直读检测元件，日常在给排水管网、液压试验台、净水处理设备、小型增压供水系统里都能见到它的身影，核心作用就是实时反馈管路内部的水压数值，帮运维人员直观判断系统压力是否处于正常工作区间，避免超压爆管、压力不足供水失效这类常见故障。从结构设计来看，这款表采用了全金属外壳包裹的充油耐震结构，表壳外圈做了卷边压合处理，内部填充的阻尼油可以有效缓冲管路带来的脉冲振动，不管是装在有往复泵的供水支路，还是靠近电磁阀频繁启停的管段，指针都不会因为持续抖动出现读数偏差，也能避免内部齿轮传动机构因为长期振动出现磨损松旷，大幅延长仪表的实际使用寿命。表盘采用了双刻度标识设计，

　　同时标注了kg/cm²与psi两种压力单位，覆盖了国内工程常用单位与外贸出口设备的英制单位读数需求，刻度区间从0到3000psi、对应0到200kg/cm²左右的量程，足够覆盖绝大多数民用供水、低压工业水循环系统的压力检测范围，表盘上的刻度线做了粗细区分，整百刻度线加长加粗，小刻度线间距均匀，读数时可以快速定位压力区间，不需要凑近仔细辨认。表的下部采用了标准外螺纹安装接头，接头尺寸是工业仪表通用的规格，安装时直接在管路预留的内螺纹检测座上缠好生料带拧入即可，不需要额外做转接适配，接头根部做了六角台结构，安装时可以用普通开口扳手直接卡紧施力，不会因为拧动的时候损伤表壳外壳。表蒙采用了高透硬质材料，和表壳之间做了密封压合处理，

　　既可以避免外部的水汽、粉尘进入表盘内部污染刻度，也能防止内部填充的阻尼油出现渗漏，哪怕是装在潮湿的泵房、或者有少量水花飞溅的设备旁，也能保证表盘清晰可读。从安装边界来看，这款表的整体厚度控制在常规径向压力表的标准尺寸范围内，安装时只需要在管路检测点前方预留出略大于表壳直径的操作空间，就可以完成安装和后期读数，不需要额外预留过大的检修空间，接头的螺纹轴线和表盘平面垂直，安装后表盘正对操作人员的观测方向，日常巡检时站在管路旁就能直接读出示值。内部的传动机构采用了扇形齿轮加中心齿轮的经典压力表传动结构，弹簧管在感受到水压变化时产生形变，通过连杆带动扇形齿轮转动，进而带动中心轴上的指针偏转，把压力的线性变化转化为指针的角度偏转，

　　整个传动链的间隙做了严格控制，指针回程误差控制在工业仪表允许的范围内，不会出现升压和降压时读数偏差过大的问题。在实际选型应用中，这类压力表通常会选测量上限比系统正常工作压力高1/3左右的量程，这款表的量程刚好适配工作压力在100到150kg/cm²区间的水压系统，既不会因为压力长期处于量程上限附近导致弹簧管疲劳失效，也不会因为量程选得过大导致小压力区间读数精度不足。表壳的金属材质做了防锈处理，哪怕长期在潮湿的环境下使用，也不会轻易出现外壳锈蚀掉漆的问题，适合在工业现场的复杂环境下长期服役。
