工业嵌入式触控操作人机交互终端结构

　　这款工业人机交互终端的结构设计，核心围绕工业现场严苛的安装与使用需求展开，在做三维结构推演时，最先敲定的是面板嵌入式的安装逻辑——毕竟绝大多数产线电控柜、设备操作工位的HMI都是采用柜面嵌装方案，这就要求壳体前框的压边尺寸必须预留足够的密封冗余，通常前框比后壳安装腔单边宽出8-12mm，既能保证安装时和柜面贴合后不会出现缝隙漏尘，也能给密封胶条预留安装槽位，避免现场切削液、粉尘顺着安装缝隙渗入设备内部。

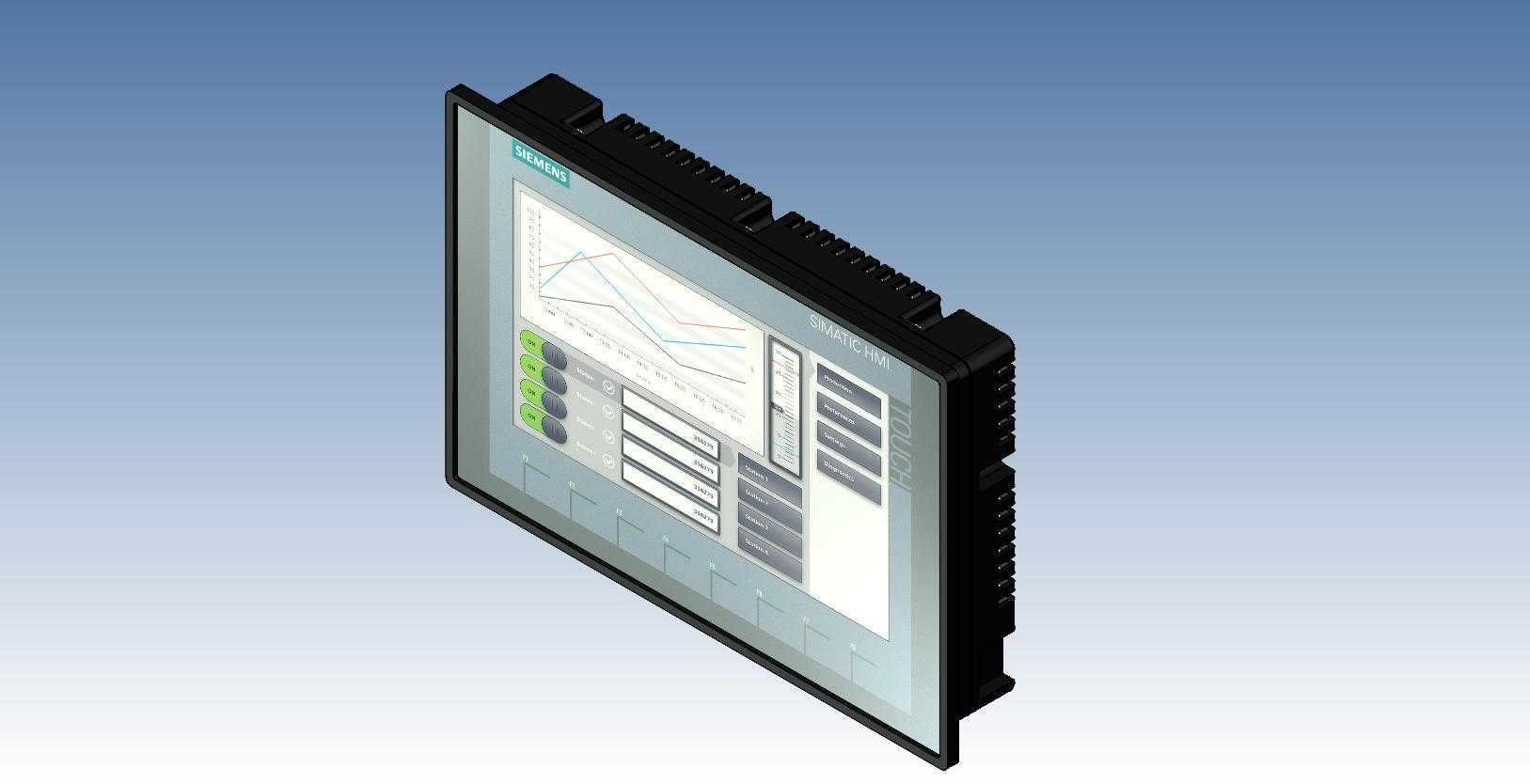

　　从实际应用场景来看，这类终端主要部署在离散制造产线的设备操作侧、流程工业的中控现场工位、小型成套设备的本机操作位，用来承载设备参数设置、运行状态可视化、故障代码弹窗提示、工艺配方调取这些核心交互功能，所以结构设计上首先要平衡触控操作的舒适度和壳体的防护等级。前框的触控区域采用纯平钢化玻璃覆盖，和前框壳体做齐平处理，没有凸起的按键缝隙，一方面是方便现场操作人员戴薄劳保手套也能完成触控操作，另一方面平面前框在车间环境里更容易清洁，不会在按键缝隙积留油污、金属粉尘。

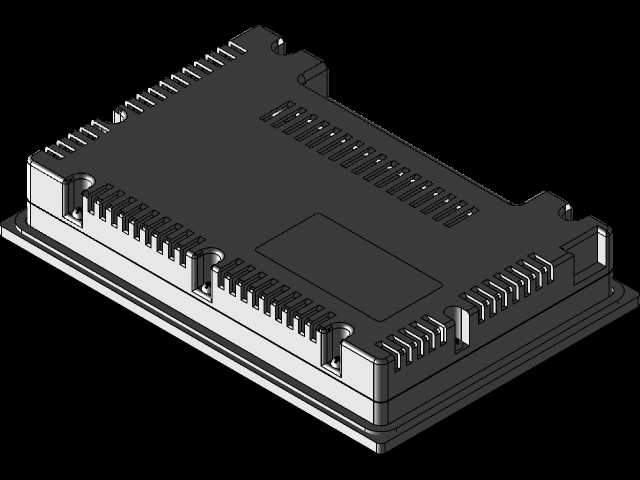

　　壳体侧面的散热齿结构是建模时反复调整过的部分，这类工业终端通常是无风扇被动散热设计，因为现场如果用主动风扇散热，很容易把车间里的金属粉尘、油雾吸进壳体内部，长时间运行会造成电路板积灰短路。所以侧面的散热齿高度、齿间距都做了针对性优化，齿高控制在15mm以内，既保证足够的散热面积给内部的主控板、电源模块散热，又不会因为齿片过高导致安装时和柜体内的其他元器件干涉；齿间距留到4mm，避免车间粉尘堆积在齿缝里影响散热效率。

　　接口区域全部布置在壳体的下侧，这也是考虑现场布线的便利性——嵌装在柜面上之后，下方的接线空间通常比上下两侧更充裕，电源接口、通讯接口、扩展IO接口都做了下沉式设计，接口端面比壳体后端面低3mm，这样插上线缆之后，线缆接头不会突出壳体太多，不会因为柜内布线拥挤顶到接头造成接触不良。前框侧边预留的实体功能按键，是给高频操作做的冗余设计，比如画面切换、确认、急停旁的复位按键，不用每次都在触控屏上点选，戴厚手套操作的时候也能精准触发，按键的键帽做了防滑纹理，键程控制在2mm，按压力度设置在1.5N左右，避免现场设备振动造成误触发。

　　安装固定结构采用的是后侧卡扣式设计，不需要在柜面上打额外的螺丝孔，只需要按照开孔尺寸开好柜面安装孔，把终端从正面塞进去之后，拧紧后侧的四个塑料卡扣螺丝，卡扣就会紧紧抵在柜面的背面，和前框的压边一起把终端牢牢固定在柜面上，这种安装方式比传统的螺丝固定效率高很多，现场维护拆卸的时候也不用把整个柜内的布线都拆开，松开卡扣就能把终端从正面取出来检修。

　　在做三维建模的细节处理时，特意把壳体的所有棱角都做了R2以上的圆角处理，一方面是注塑加工的时候能减少应力集中，避免壳体成型后出现翘曲变形，另一方面现场安装的时候也不会划伤操作人员的手，毕竟车间里安装设备的时候工人大多是戴薄手套操作，尖锐的棱角很容易勾破手套甚至划伤皮肤。触控屏和前框的贴合处预留了0.5mm的密封胶槽，装配的时候打一圈中性硅酮密封胶，就能达到IP65的前面板防护等级，完全能应对车间里日常的水溅、粉尘侵袭。

　　内部的安装柱位置也做了精准对位，主控板、电源板、触控屏排线的固定柱都采用铜嵌件设计，反复拆装也不会出现塑料柱滑牙的问题，毕竟工业设备的生命周期通常在5-10年，期间可能需要多次更换存储模块、检修通讯板，固定结构的耐用性直接影响设备的维护成本。壳体的壁厚统一设置为2.5mm，采用阻燃ABS+PC合金材料的壁厚标准，既保证壳体的结构强度，安装后不会因为柜面受力出现变形挤压屏幕，也能控制整体重量，单人就能完成安装作业，不需要额外的吊装辅助。

　　从安装边界来看，这类9寸级别的工业HMI，柜面开孔尺寸通常控制在225mm×165mm左右，壳体后侧的深度控制在55mm以内，这个深度尺寸是综合了绝大多数小型电控柜的内部深度确定的——很多小型设备的电控柜深度只有150mm，除去内部走线槽、接触器、端子排的占用空间，留给HMI的安装深度通常不超过60mm，控制在55mm的深度就能给后侧的接线、布线预留出足够的弧度空间，不会出现线缆弯折半径过小造成的通讯线断线、电源线绝缘层破损的问题。
