DIN导轨安装式齐纳安全栅结构设计

　　在石化、油气储运、煤化工这类存在易燃易爆混合气体的危险作业场景里，现场布设的压力、温度、流量类传感检测元件，需要和安全区的二次采集、转换、控制设备完成信号交互，本质安全栅就是串接在这两类设备信号回路里的核心防护部件，靠自身的限压、限流、能量钳制特性，把传输到危险侧的电能始终约束在无法引燃周边爆炸性介质的阈值以内，从电路能量层面实现本质安全防护，不需要额外的隔爆壳体、正压通风这类附加防爆结构，是本安防爆系统里不可或缺的关联设备。

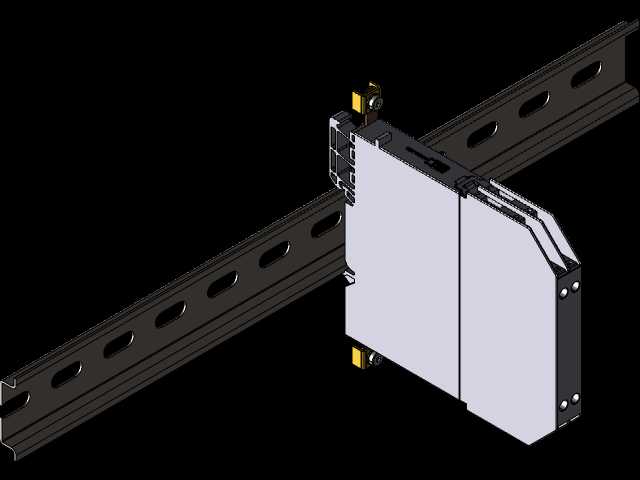

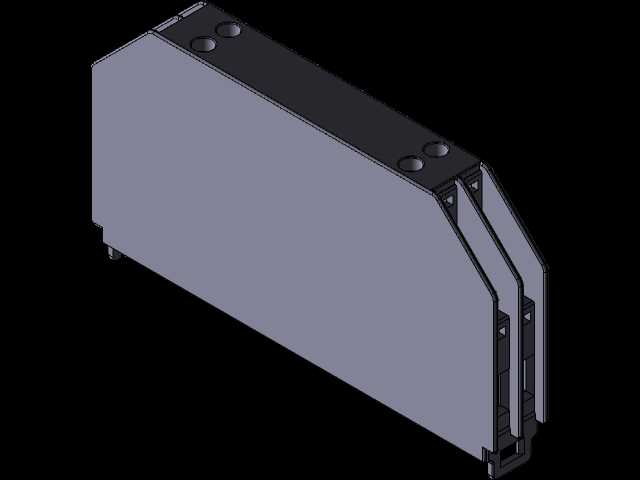

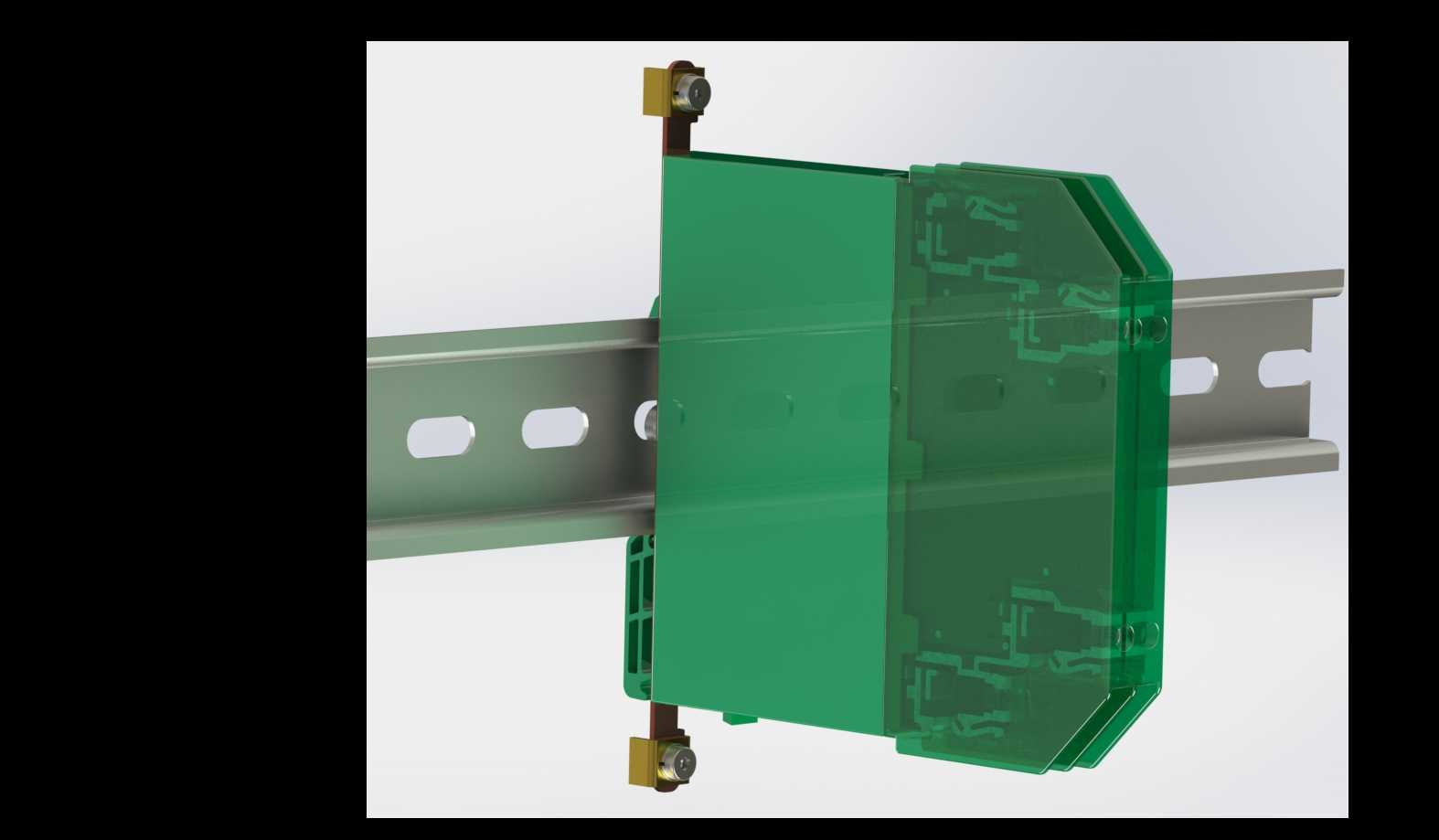

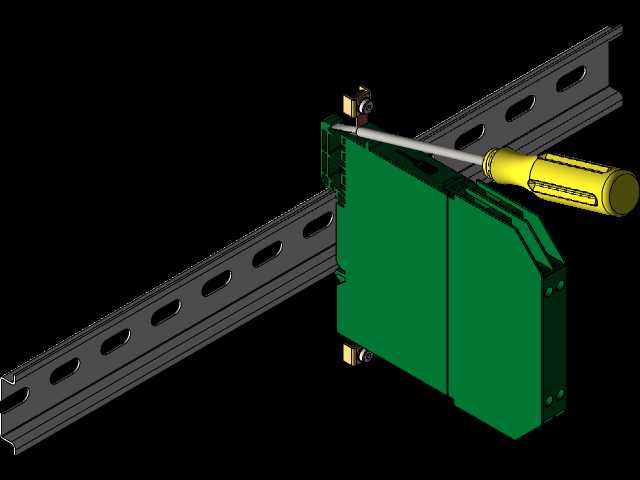

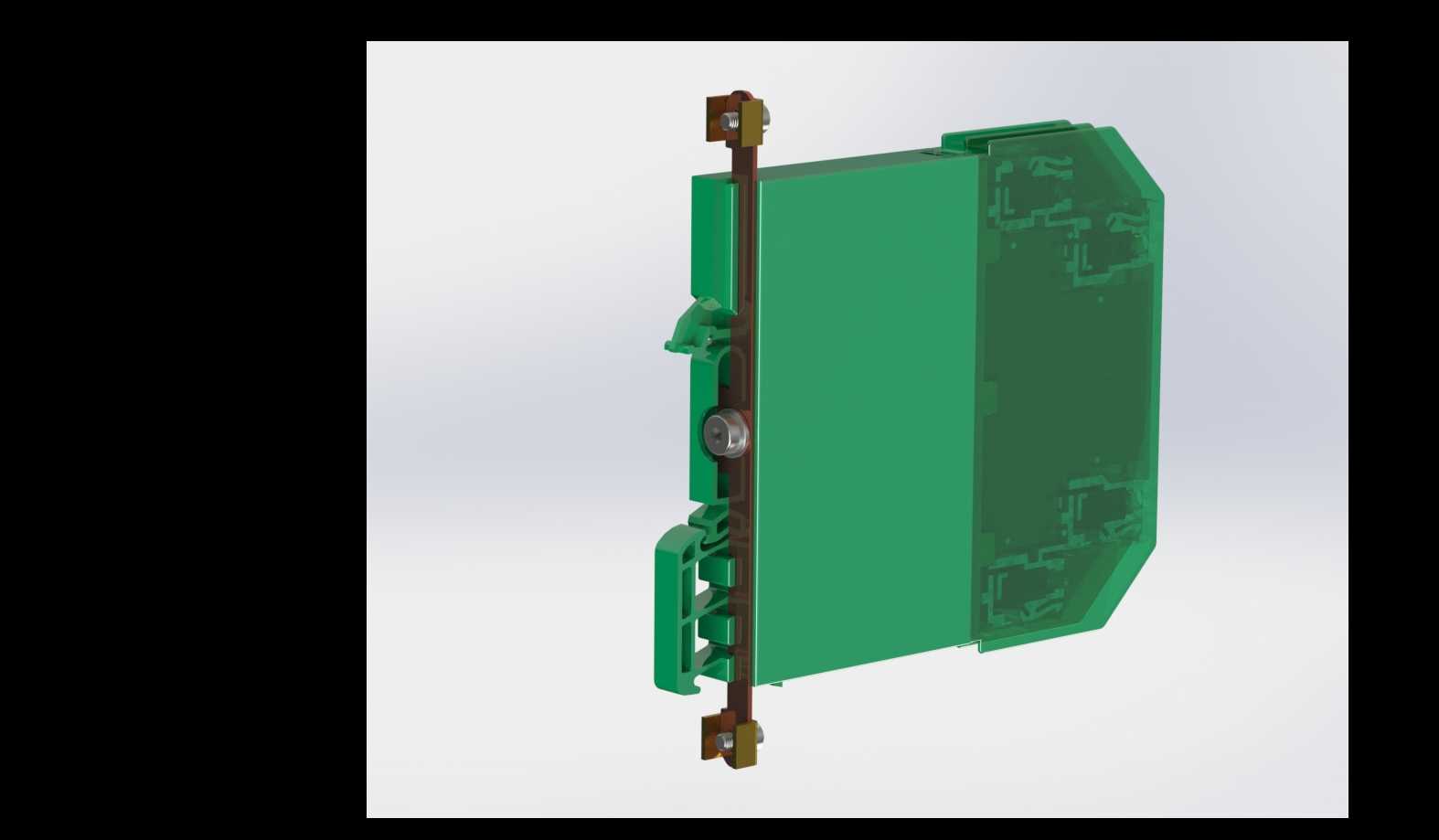

　　这款齐纳式安全栅采用标准DIN导轨卡装结构，适配工业现场控制柜内通用的35mm标准安装导轨，安装时不需要额外打孔固定，直接对准导轨卡扣推入即可完成固定，拆卸时用一字螺丝刀撬动底部锁紧卡扣就能快速取下，完全匹配现有工控柜内的器件排布逻辑，和同尺寸的继电器、隔离器、端子排等器件可以并排密集安装，不会出现安装位干涉的问题。外壳主体采用半透明阻燃工程塑料材质，既可以满足电气绝缘的基础要求，也能让运维人员直观观察内部电路板的元器件状态、接线端的连接情况，不需要拆解外壳就能快速排查器件烧损、接线松脱这类常见故障；外壳侧边做了导向卡槽结构，多台设备并排安装时可以通过卡槽互相嵌合定位，避免柜内布线拉扯、设备运行振动导致的器件移位、接线松脱问题。

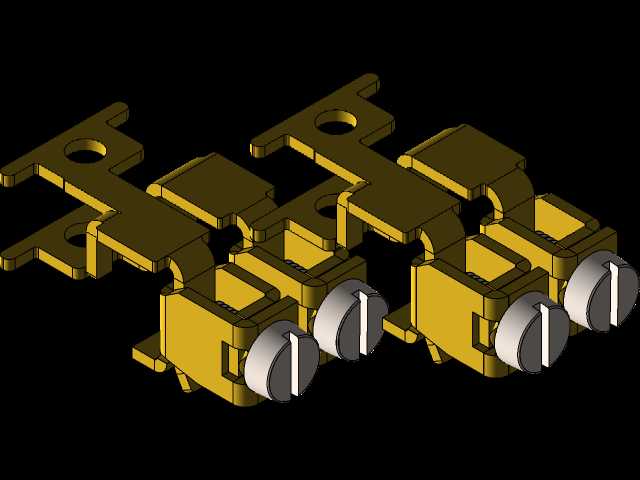

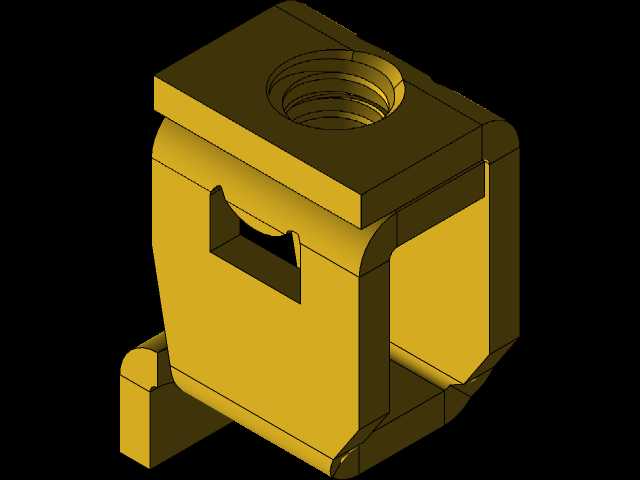

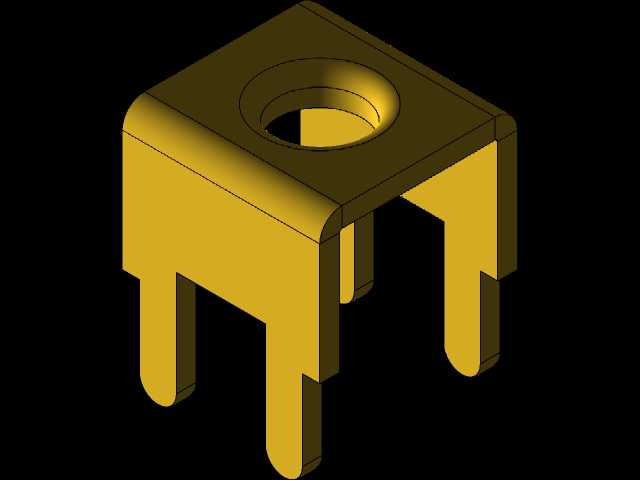

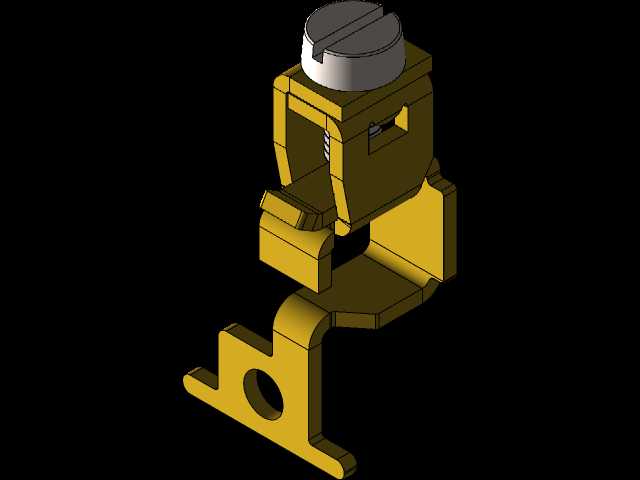

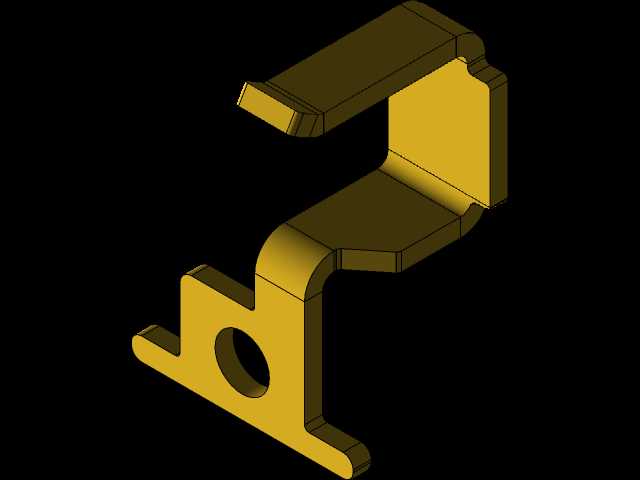

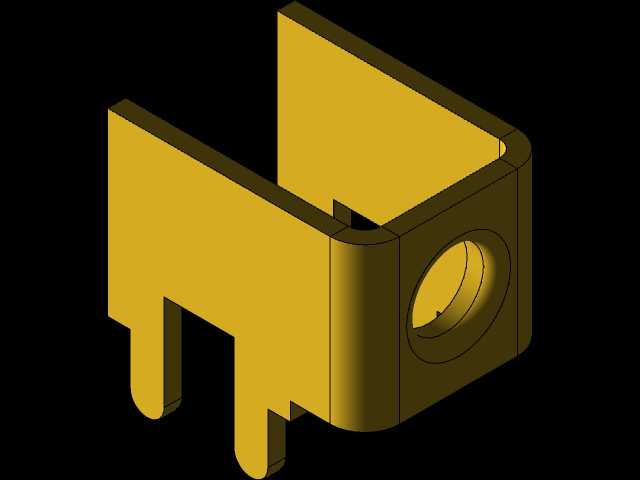

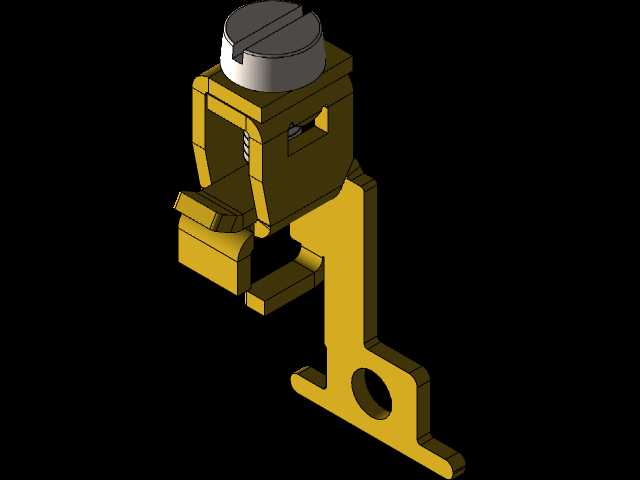

　　从结构设计逻辑来看，这款安全栅的内部电路腔体和外部接线端做了明确的物理分隔，危险侧接线端和安全侧接线端分别布置在壳体的上下两端，接线时可以通过线缆走向直接区分回路属性，避免现场施工时接反危险侧与安全侧线路导致防爆失效；接线端子采用螺钉压接结构，适配0.5-2.5平方毫米的多股铜芯信号线缆，压接后抗拉强度符合工控器件的通用接线要求，不会因为长期振动出现线缆松脱。壳体的整体宽度控制在12mm左右，在标准导轨上安装时单台设备占用的柜内空间极小，适合多回路信号防护场景下的密集排布，有效节省控制柜内的安装空间。

　　齐纳安全栅的核心功能是通过内部的齐纳二极管、限流电阻、快速熔断组件的配合，当安全侧出现异常过压、浪涌冲击时，齐纳二极管会快速反向击穿钳位电压，限流电阻会把回路电流限制在安全阈值以内，快速熔断器会在异常大电流出现时快速熔断切断回路，确保传递到危险现场侧的电压、电流以及对应的电能总量，始终低于对应防爆等级要求的最小点燃能量，即使现场传感器侧出现线路短路、搭壳等故障，也不会产生能够引燃爆炸性混合物的电火花或者热效应。和隔离式安全栅相比，齐纳栅的结构更简单，回路压降更小，不需要额外的工作电源供电，直接串接在信号回路里就能工作，适合两线制变送器、开关量传感器这类本安回路的防护使用。

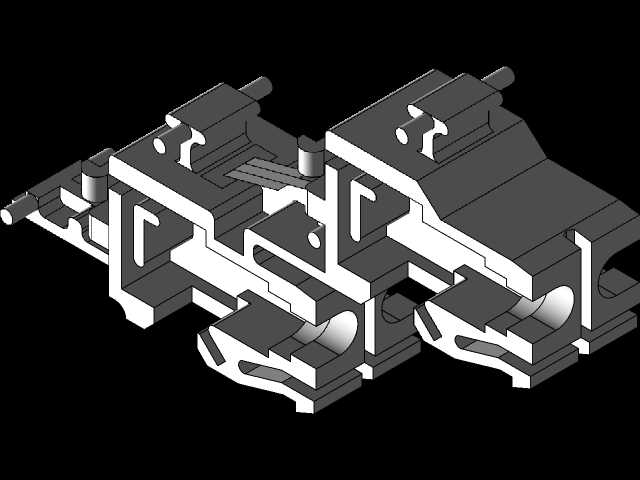

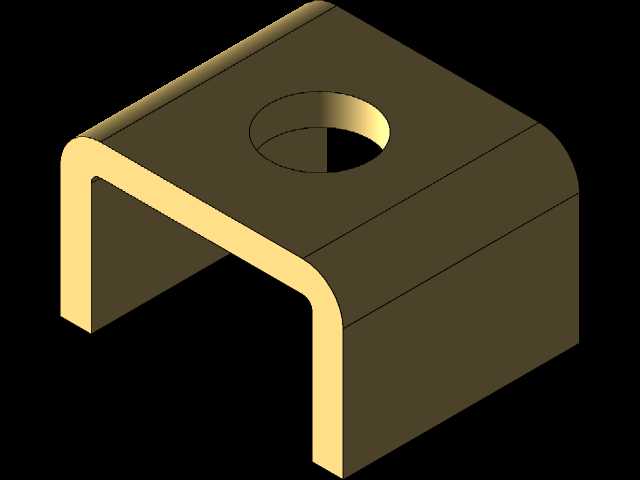

　　建模过程中，对导轨卡扣的配合尺寸做了公差适配，卡扣的弹性变形量控制在合理范围内，既保证安装时的推入力度适中，不会因为卡扣过硬导致安装困难，也不会因为卡扣过松导致设备在导轨上滑动、脱落；外壳的分模线做了隐藏式设计，上下壳体的配合采用卡扣加定位柱的结构，装配后接缝均匀，没有明显的错位缝隙，满足工业器件的外观与防护要求。半透明外壳的壁厚做了均匀化处理，避免注塑成型时出现缩痕、透光不均的问题，内部电路板的安装柱高度经过精确计算，确保电路板装入后和外壳内壁留有足够的安全爬电距离，满足电气绝缘的相关标准要求。接线端子的螺钉孔位做了防脱设计，螺钉拧到最大开度时不会从端子座上脱落，方便现场接线操作，不需要担心螺钉掉落进柜内引发电路短路的问题。

　　在实际工程选型应用中，这类齐纳安全栅需要根据现场的防爆等级、信号类型、回路工作电压电流参数匹配对应规格，安装时要确保可靠接地，接地电阻满足本安系统的要求，才能保证防护功能可靠生效。这款三维模型完整还原了设备的外形结构、安装接口、细节特征，可用于控制柜布局设计、本安回路的三维布线仿真、防爆系统的方案演示等场景，结构尺寸完全匹配工业现场的实际器件参数，能够直接导入各类三维设计软件完成整柜的装配排布，不需要再对安装尺寸做二次修正。
