工业级IGBT功率模块三维结构设计

　　这款IGBT功率模块的三维结构设计，完全围绕电力电子设备的实际装机需求展开，从结构布局到安装接口都贴合工业场景的使用逻辑。在新能源逆变、工业变频、大功率电源、轨道交通牵引变流这类场景中，IGBT作为电能变换的核心开关器件，其结构可靠性直接决定整套设备的运行稳定性，设计过程中首先要考虑的就是大电流工况下的载流路径、散热贴合度以及安装维护的便捷性。

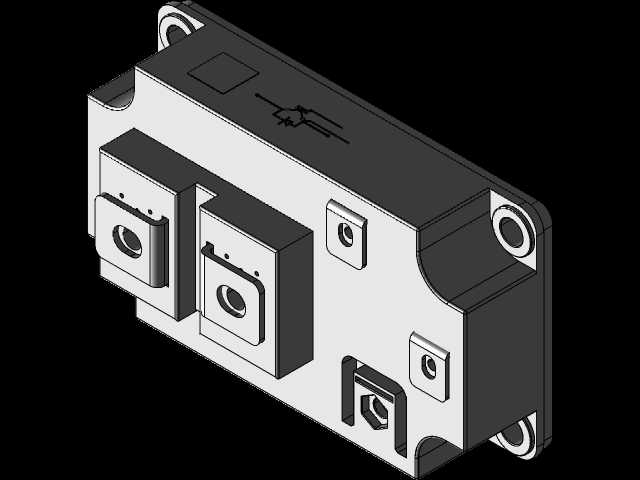

　　从结构布局来看，模块主体采用矩形塑封壳体搭配金属底板的经典结构，主功率端子采用大截面铜排引出，两个主端子并排布置在模块正面一侧，分别对应集电极与发射极的功率输出，端子上预留的螺栓安装孔适配大电流接线端子的压接需求，能有效降低大电流流通时的接触电阻，避免长期运行出现端子过热的问题。辅助信号端子采用小型插片式结构，布置在主端子旁侧，与功率回路保持足够的电气安全间距，避免高压功率回路对低压驱动信号产生电磁干扰，信号端子的排布顺序也匹配主流驱动板的接插件定义，方便用户直接配套驱动电路使用。

　　模块壳体四角设计有带金属衬套的安装通孔，这部分结构是安装边界的核心，衬套采用压装工艺嵌入塑封壳体，能避免安装螺栓锁紧时压裂塑封壳体，同时保证安装后的机械强度，能承受设备运行过程中的振动与冲击载荷。金属底板位于模块底部，表面平整度控制在较高精度范围内，安装时与散热器表面通过导热硅脂贴合，模块内部的IGBT芯片与续流二极管通过绝缘导热衬底直接焊接在金属底板上，能将芯片工作产生的热量快速传导至外部散热器，保证大功率工况下芯片结温处于安全工作区间。壳体表面印制的电路符号清晰标识了模块的电气拓扑，方便现场安装接线时快速识别端子定义，避免接线错误导致器件损坏。

　　设计过程中对安装边界做了充分考量，模块的整体外形尺寸适配行业通用的安装孔位标准，能直接替换同规格的主流商用IGBT模块，不需要用户额外修改散热器安装孔位或者驱动板布局。主功率端子的伸出高度、接线空间都预留了足够的操作余量，方便现场使用扭矩扳手完成螺栓锁紧操作，不会出现工具与周边器件干涉的问题。信号端子的高度与间距也匹配标准接插件的插拔行程，方便驱动板的快速装配与后期维护更换。壳体侧面的卡扣结构用于内部PCB与塑封外壳的固定，能保证内部结构在温度循环、振动工况下不会出现位移，避免内部引线疲劳断裂。

　　从实际使用的角度出发，这款结构设计充分考虑了工业现场的复杂工况，塑封壳体采用耐高温、阻燃的工程塑料材质，能承受焊接、安装过程中的高温冲击，同时具备足够的绝缘性能，满足高压电气设备的安全绝缘要求。金属底板做了防锈镀层处理，避免长期在潮湿、多尘的工业环境中出现锈蚀，保证散热界面的长期贴合效果。模块的重量分布均衡，安装后不会对散热器产生额外的偏载应力，避免长期应力导致的散热器变形或者模块壳体开裂。对于结构设计人员来说，这款三维模型完整还原了模块的所有外部接口与安装尺寸，能直接用于电力电子设备的结构布局、干涉检查、安装模拟，不需要额外测绘器件尺寸，能大幅缩短设备研发阶段的结构设计周期，也能提前验证装配过程中可能出现的干涉问题，减少样机试制阶段的改模成本。对于设备选型人员来说，通过三维模型可以直观确认模块的安装空间需求、端子接线方向，快速判断该模块是否适配现有设备的安装位，提升选型效率。
