1/2英寸拉环式外螺纹泄压阀结构

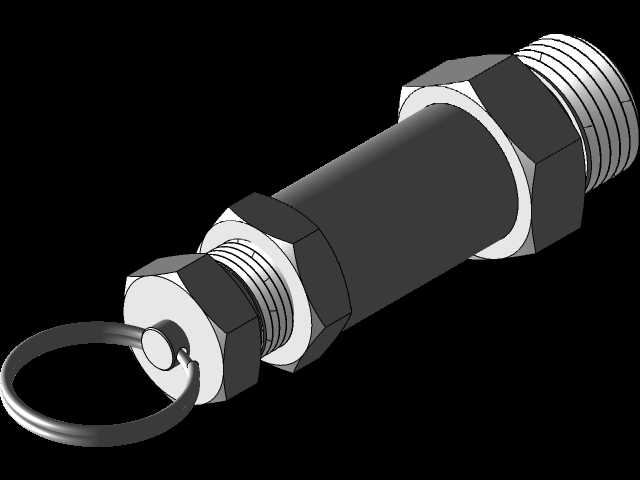

　　这款1/2英寸规格的泄压阀，主要应用在小通径流体管路的超压泄放场景，常见于小型液压站支路、气动控制回路、家用净水设备、小型制冷机组、实验室气路系统这类对安装空间有严格限制的场合，用来在管路压力超过设定阈值时自动开启泄放多余介质，避免管路、密封件或者下游敏感元件因为超压出现破损、泄漏甚至失效的问题。和常规大口径泄压阀不同，这款产品采用了拉环式手动泄压结构，除了自动超压泄放的核心功能外，操作人员可以直接拉动端部的金属拉环完成手动泄压操作，在设备检修、管路调试、压力校准的场景下，不需要借助额外工具就能快速完成管路卸压，大幅提升现场操作的便利性。从结构设计来看，整体采用直通式轴向布局，主体为圆柱形阀身，两端分别设置外螺纹连接端，

　　其中一端为1/2英寸标准管螺纹，用来和主路管路连接，另一端同样带有外螺纹结构，可搭配锁紧螺母完成面板式安装，或者直接连接泄放管路引导泄放介质流向指定位置，避免高压介质直接喷溅对周边设备或者操作人员造成影响。阀身中部设置了两个对边平行的六角结构，分别靠近两端螺纹位置，安装时可以用标准开口扳手直接卡持六角部位施加扭矩，不需要额外设计工装夹持阀身，既避免安装过程中阀身表面被夹伤，也能保证螺纹连接的扭矩符合管路密封要求，防止出现螺纹拧接过紧导致的螺纹滑牙、阀体开裂，或者拧接过松导致的介质泄漏问题。端部的拉环采用圆环形金属结构，和阀杆端部采用铆接固定，拉环表面做了圆滑过渡处理，没有尖锐棱角，手动操作拉拽的时候不会划伤操作人员手部，

　　拉环的尺寸刚好可以容纳成年人手指穿过，戴薄劳保手套操作也能顺利完成拉拽动作。内部密封结构采用锥面密封配合弹性复位件的设计，正常工况下复位件提供预紧力将阀芯压在阀座密封面上，切断介质流通通道，当入口侧介质压力超过复位件预紧力对应的开启压力时，介质压力推动阀芯压缩复位件，密封面分离，介质从阀芯和阀座的间隙处流向泄放侧，完成压力泄放，当管路压力回落至设定的回座压力时，复位件推动阀芯重新贴合阀座，密封通道切断，设备恢复正常工作状态。设计过程中充分考虑了不同安装场景的边界限制，整体阀身外径控制在适配1/2英寸螺纹的常规尺寸范围内，安装时预留的扳手操作空间只需要满足标准开口扳手的回转半径即可，面板安装时的开孔尺寸和端部螺纹外径匹配，

　　锁紧螺母的厚度经过优化，既保证足够的锁紧力防止阀体在面板上松动，也不会过多占用面板另一侧的空间。两端螺纹的长度经过匹配计算，接入管路时螺纹拧入深度刚好满足标准管螺纹的有效啮合长度，不会出现螺纹拧入过深顶到管路内部其他元件，或者拧入深度不足导致连接强度不够的问题。这款泄压阀的结构设计没有采用复杂的异形结构，所有回转面、六角面都可以通过常规的车削、铣削工艺完成加工，零部件的加工精度要求符合通用机械加工的常规公差等级，不需要特殊的加工设备或者定制刀具，量产时的加工成本可控，装配过程也只需要按照顺序将阀芯、复位件、密封件装入阀身，再拧紧端部的调节锁紧结构即可，装配工序简单，适合批量生产。在实际选型应用中，这款泄压阀适合介质为水、液压油、压缩空气、低压制冷剂等常规流体的工况，使用时需要根据实际工况的工作压力匹配对应刚度的复位件，保证开启压力符合系统的压力保护要求，安装时要注意泄放侧的方向不要朝向操作人员或者带电设备，避免泄放的高压介质造成安全隐患，同时要保证安装位置预留足够的手动操作空间，方便需要手动泄压时能够顺利接触到端部的拉环完成操作。
