低温工况专用电磁阀结构设计

　　在深冷流体输送系统的管路布局中，这类低温电磁阀的适配场景覆盖了空分装置液氧输送支路、低温储罐充装管路、航天推进剂加注系统的末端控制节点，核心作用是在电控信号触发下快速完成管路通断动作，避免低温介质在非工作时段出现无控泄漏，同时满足工况下频繁启停的动作可靠性要求。不同于常温工况的通用电磁阀，这款产品的结构设计首先要解决深冷环境下的密封件形变问题，常规橡胶密封件在-180℃级别的低温环境下会失去弹性出现密封失效，因此设计时在动密封与静密封的位置都做了适配性结构调整，静密封面采用金属硬密封搭配低温改性聚四氟乙烯衬层的组合结构，动密封部位设置了多层阶梯式密封结构，同时在阀盖位置预留了足够的冷量隔离距离，

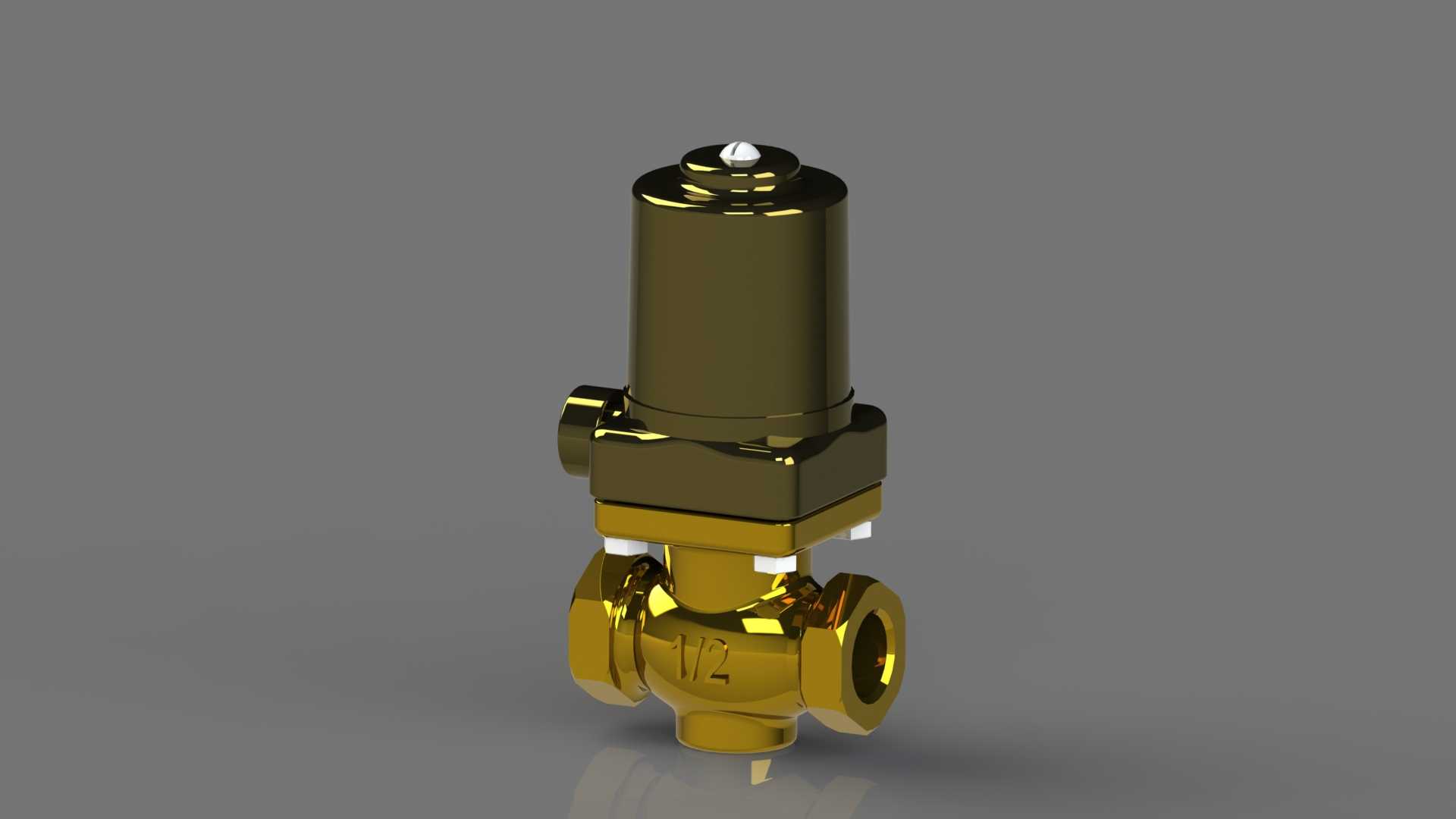

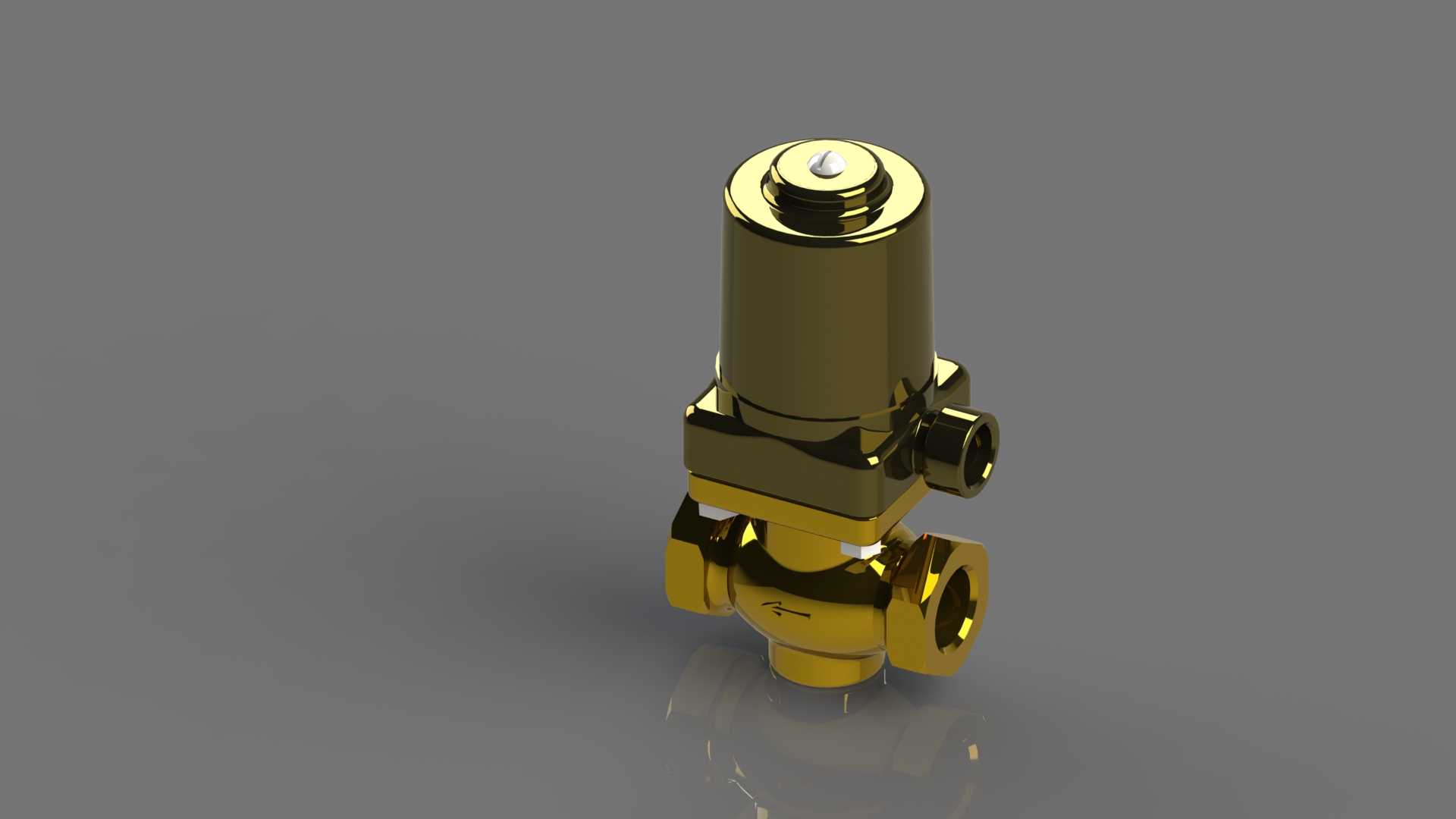

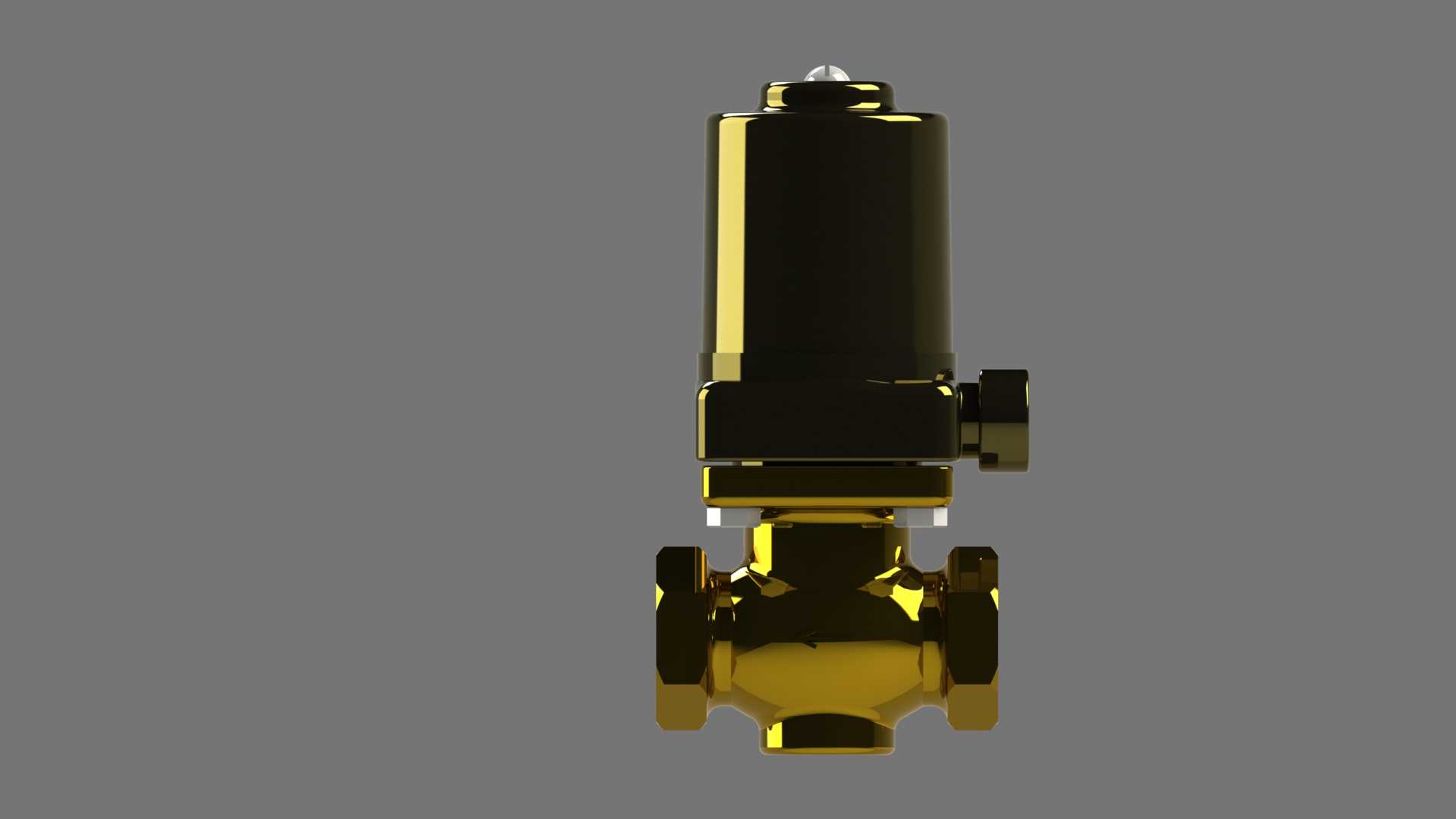

　　避免电磁驱动线圈部位的温度过低导致线圈电阻异常、驱动失效。从整体结构布局来看，这款电磁阀采用直动式驱动结构，没有设置外置的先导管路，避免低温介质在先导支路内出现气堵、冰堵问题，直接通过电磁线圈产生的电磁力驱动阀芯完成升降动作，响应速度可以控制在百毫秒级别，满足紧急切断工况的动作速度要求。阀体的流道采用直通式铸造结构，介质流通方向与阀芯运动方向垂直，流道内壁做了平滑过渡处理，减少低温介质在流道内的流动阻力，同时避免流道内出现积液死角，防止停机时段残留介质冻结卡滞阀芯。外形结构上，上部的电磁驱动舱采用圆柱形封闭结构，外壳做了抛光防锈处理，既可以减少外部环境的水汽在低温表面结霜附着，也能避免外部杂质进入驱动机构内部影响动作顺畅性；

　　下部的阀体部分采用两个对称的内螺纹接口作为管路连接端，接口的螺纹尺寸按照常规低温管路的通用标准设计，安装时不需要额外制作过渡转接头，可以直接对接同通径的低温输送管路。安装边界方面，这款阀门的安装方向要求阀体轴线保持垂直状态，电磁驱动舱位于阀体上方，避免管路内的杂质在重力作用下沉积到阀芯导向间隙内造成卡涩；安装时需要在阀体两侧预留至少一倍阀体长度的操作空间，方便后期维护时拆卸密封组件、检查阀芯磨损情况，同时要注意阀体与周边低温管路的支架保持足够的隔热距离，避免冷量通过支架传导造成其他非耐低温部件的性能下降。设计过程中针对阀芯的导向结构做了特殊优化，导向套采用自润滑性良好的低温合金材质，不需要额外加注润滑脂，

　　避免润滑脂在低温环境下凝固增大阀芯运动阻力，导向间隙控制在0.02-0.03mm区间，既可以保证阀芯动作时的同轴度，避免阀芯偏磨造成密封面泄漏，也不会因为间隙过小导致低温下材料收缩出现卡滞。在电磁驱动部分的设计上，线圈的功率参数做了适配低温环境的调整，低温下线圈绕组的电阻会低于常温数值，因此在线圈回路内设置了温度补偿电阻，避免低温启动时电流过大烧毁线圈，同时线圈的绝缘层采用耐低温的特种绝缘材料，长期在低温环境下工作不会出现绝缘层开裂、短路问题。针对液氧这类强氧化性介质的适配要求，阀体与介质接触的所有金属部件都做了严格的脱脂处理，结构设计上避免出现容易积存油脂的盲孔、缝隙结构，所有与介质接触的表面粗糙度控制在Ra1.6以下，减少杂质附着的可能性，满足氧工况的安全使用要求。流道的通径设计按照额定流量下的流速不超过3m/s的标准核算，避免低温液氧在高速流动时产生静电积累，同时降低流道内的压力损失，保证管路输送效率。在密封副的设计上，阀芯的密封面采用球面与平面配合的结构，相比平面密封结构，球面密封可以在阀芯出现微小偏斜时依然保持可靠的密封性能，对加工与安装的同轴度公差容忍度更高，同时密封面的接触应力按照低温下材料的硬度变化做了校核，保证在最低工作温度下密封面的比压仍然满足密封要求，不会出现介质泄漏。
