商用车悬架用多片式钢板弹簧结构设计

　　在商用车、非道路工程车辆的底盘悬架系统中，多片式钢板弹簧是兼顾承重与缓冲功能的核心弹性部件，不同于乘用车常用的螺旋弹簧结构，这类叠片式板簧能够在有限的布置空间内承受更高的垂直载荷，同时通过片间摩擦提供一定的阻尼衰减效果，适配重载工况下的行驶需求。日常作业场景里，车辆行驶在非铺装路面、坑洼路段时，路面传递的冲击载荷会先作用在车桥位置，再通过板簧的弯曲变形吸收冲击能量，避免刚性冲击直接传递到车架与货厢，既保护车载货物不受颠簸损坏，也能降低车架连接部位的疲劳应力，延长整车底盘结构的使用寿命。

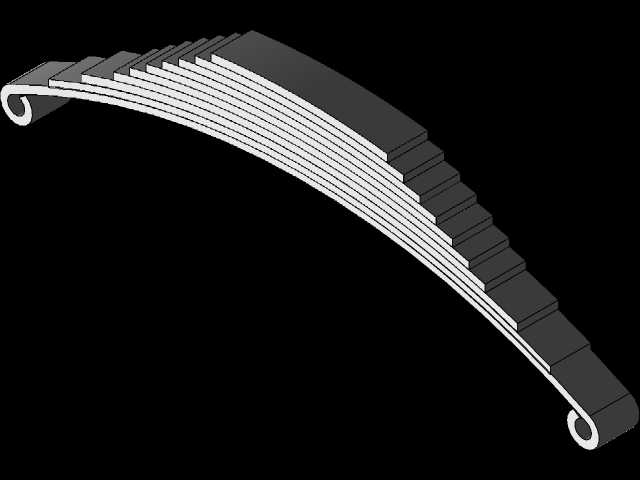

　　从结构设计逻辑来看，这类多片板簧采用不等长的合金弹簧钢叠片组合，最长的主片两端加工成卷耳结构，一端通过销轴与车架前端的固定吊耳连接，另一端与可摆动的吊耳配合，适配板簧变形时的长度变化，避免运动干涉。每一片簧片都设计成曲率半径渐变的弧形结构，组装后通过中心螺栓与簧夹固定成整体，空载状态下各片之间存在一定的预紧应力，当载荷逐渐增加时，簧片从最短片开始逐片接触受力，整体刚度呈现非线性变化的特性：轻载时刚度较低，保证行驶平顺性；重载时参与受力的簧片数量增加，刚度随之提升，避免悬架被压死导致缓冲失效。

　　设计过程中需要重点考量安装边界的匹配性，主片卷耳的内径尺寸需要匹配对应规格的销轴直径，两端卷耳的中心距要和车架吊耳的安装孔位完全对齐，避免装配时出现强制别劲的情况，否则会在卷耳根部产生额外的弯曲应力，长期使用容易出现断裂故障。板簧的总成弧高需要结合整车的设计满载静挠度确定，弧高过大容易导致车辆空载时车身姿态过高，高速行驶稳定性下降；弧高过小则会让重载状态下板簧的变形余量不足，遇到大冲击时容易出现反弓，丧失缓冲能力。簧片的宽度、厚度以及叠片数量需要根据额定轴荷计算确定，单片簧片的厚度不能过大，否则会降低整体的柔韧性，片间的接触表面需要保证足够的平面度，减少局部应力集中的问题，同时在组装时涂抹润滑脂降低片间磨损，避免长期使用后出现片间锈蚀卡滞，导致板簧刚度异常升高，平顺性下降。

　　实际选型匹配时，还要结合车辆的使用场景调整参数，比如用于矿山运输的重载车辆，会适当增加簧片厚度与叠片数量，提升整体承载能力，同时在板簧上方加装缓冲块，限制极限变形量；用于公路运输的中轻卡车型，则会适当减少片数、优化片间接触设计，降低片间摩擦带来的平顺性损失，提升长途驾驶的舒适性。板簧与车桥的连接位置通过U型螺栓固定，安装时需要保证U型螺栓的拧紧力矩符合设计要求，避免车辆行驶过程中板簧与车桥出现相对位移，导致定位失准。另外，板簧的设计还要考虑侧向力与纵向力的传递能力，多片叠合的结构本身具备足够的横向刚度，不需要额外加装横向推力杆也能承受一定的侧向载荷，简化了悬架的整体结构，降低了制造成本与维护难度，这也是这类板簧在商用车领域长期广泛应用的核心原因。在三维建模过程中，需要准确还原每一片簧片的曲率变化、卷耳的圆弧过渡、中心螺栓与簧夹的安装位置，确保模型在做运动仿真时能够真实模拟板簧变形过程中的片间接触状态，验证不同载荷下的应力分布是否在材料许用应力范围内，避免出现应力集中导致的早期失效问题。
