英制尺寸双眼三片式钢板弹簧结构

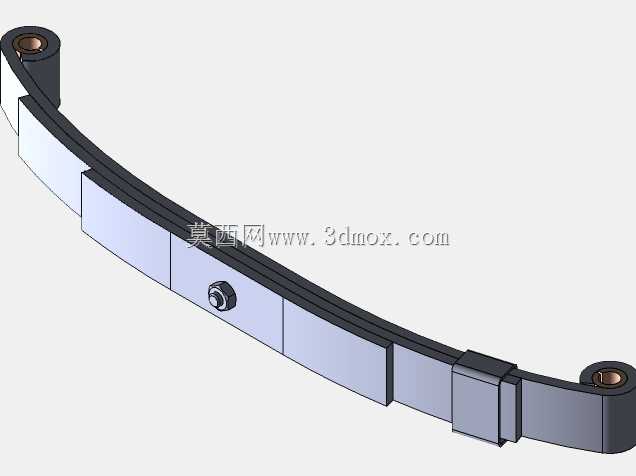

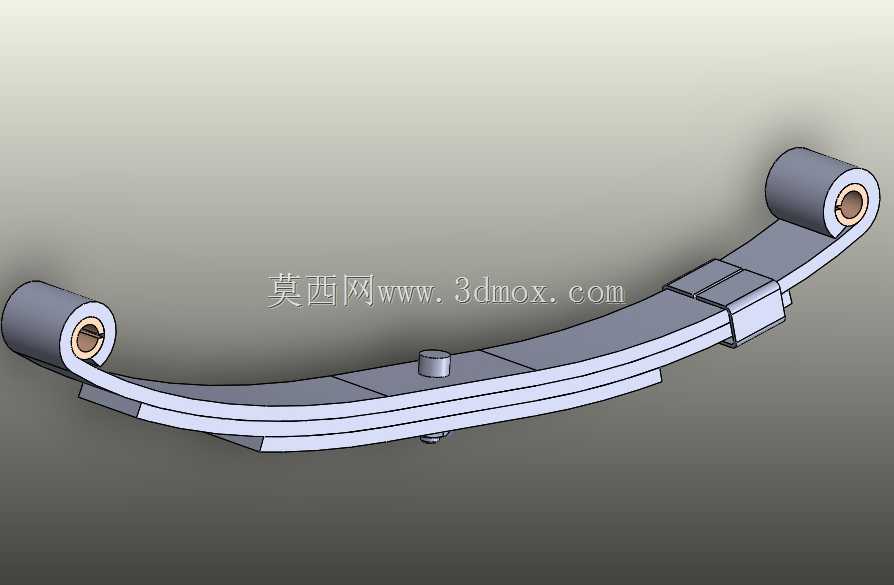

　　在商用车、轻型挂车以及部分非道路行走机械的悬架系统中，钢板弹簧始终是承担载荷传递、路面冲击缓冲的核心弹性构件，这类多片叠合的板簧结构，凭借结构可靠、维护成本低、载荷适应性强的特点，至今仍是载重类行走设备悬架的主流选型方案。本次呈现的双眼卷耳结构三片式板簧，针对小载荷工况的使用需求做了尺寸匹配，整体采用等应力梁的设计逻辑排布片层，从最长的主片到下方依次缩短的副片，各片之间的曲率在自由状态下存在细微差值，当板簧承受垂向载荷发生形变时，各片能逐步实现均匀贴合，避免局部应力集中导致的片端断裂问题。

　　从安装边界来看，两端的卷耳结构是核心安装定位基准，两个卷耳中心的跨距为20又1/4英寸，这个尺寸直接决定了板簧在车架上的安装点位距离，选型时需要严格匹配车架吊耳的安装孔位间距，避免出现安装错位导致的卷耳单侧受力异常。板簧的总宽度为1又3/4英寸，这个宽度参数对应板簧座的限位槽宽度，安装时要保证板簧座的侧向间隙控制在合理范围，既不能间隙过大导致板簧工作时出现横向窜动，也不能间隙过小挤压板簧侧面，影响板簧形变时的纵向滑移。板簧叠合后的总长度为21又3/4英寸，这个尺寸覆盖了从主片卷耳端部到另一侧卷耳端部的完整轮廓，布置周边部件比如减震器支架、缓冲块的时候，需要预留出板簧上下跳动时的形变空间，避免极限工况下板簧和周边构件发生运动干涉。

　　三片式的片层配置，对应额定载荷区间的使用需求，相比多片式板簧，三片结构的片间摩擦阻尼更小，平顺性表现更优，同时自重更轻，适合对簧下质量有一定要求的轻型载具场景。主片两端的卷耳内部预设了衬套安装空间，卷耳的同轴度在建模时做了严格控制，保证安装后销轴能顺利穿入，不会出现卡滞。板簧中部的中心螺栓结构，是叠合片层的核心定位构件，建模时还原了中心螺栓的凸台结构，这个位置正好对应车桥上方的板簧安装座定位槽，装配时中心螺栓头会卡入定位槽内，防止板簧在车桥上出现纵向窜动。片层之间的接触区域在设计时做了端部倒角处理，避免片端的锐边在工作过程中产生应力集中，同时减少片间相对滑动时的磨损。

　　从实际使用场景出发，这类小尺寸三片式板簧常应用在轻型拖挂房车、小型工具车、果园作业机械的非独立悬架上，工作过程中，当车轮受到路面冲击向上跳动时，板簧会产生向上的弯曲形变，把路面传来的冲击能量转化为板簧的弹性势能，同时通过片间的微小摩擦阻尼消耗部分振动能量，减少传递到车架的振动冲击。在建模过程中，各片的曲率半径是按照载荷-形变曲线做的匹配，自由状态下主片的曲率半径最大，下方副片的曲率半径依次减小，当板簧被压平至额定载荷位置时，各片之间能实现完全贴合，保证整个板簧的应力分布均匀，不会出现某一片应力过高提前失效的问题。卷耳和主片的过渡区域做了圆弧过渡处理，这个位置是板簧工作时的应力集中区域，加大过渡圆角能有效降低应力峰值，提升板簧的疲劳寿命。

　　在做整车悬架匹配的时候，除了安装尺寸的核对，还要注意板簧的刚度特性和整车载荷的匹配，三片式结构的刚度相对偏低，空载状态下的平顺性更好，但如果超载使用，板簧的形变会超过设计极限，容易导致主片卷耳根部断裂。另外，板簧的侧向刚度特性也需要和转向系统做匹配，避免制动或者转向时板簧的侧向形变过大导致车轮定位参数变化过大，影响行驶稳定性。建模时还原的板簧夹箍结构（虽然图中未完全呈现细节，但这类板簧的片端通常会设置夹箍），能防止板簧回弹时各片之间出现过大的横向错位，保证片层始终保持对齐状态，夹箍和片层之间预留了合理间隙，不会影响板簧工作时各片的相对滑动。

　　对于结构设计从业者来说，这类板簧的建模核心在于准确还原各片的曲率关系、安装接口的尺寸精度，以及运动过程中的形变空间校核，不能只做外观的堆叠，要考虑实际装配和工作时的受力状态。比如卷耳的内径尺寸要匹配常用的橡胶衬套外径，中心螺栓的位置要严格在板簧的纵向中心线上，保证受力对称。板簧的宽度方向尺寸要和车桥的板簧座宽度匹配，两侧的U型螺栓安装空间也要预留足够，保证装配时U型螺栓能顺利穿过压板，把板簧牢固固定在车桥上。
