多片式悬架钢板弹簧三维结构设计

　　在商用车、非道路工程车辆的底盘悬架系统中，钢板弹簧是承担承重、缓冲、导向多重作用的核心弹性部件，区别于乘用车常用的螺旋弹簧结构，这类多片叠合的板簧结构能在有限布置空间内提供更高的承载能力，同时兼顾纵向导向作用，无需额外设置复杂的导向杆件，大幅降低底盘结构的复杂度与后期维护成本。日常作业场景里，车辆行驶在非铺装路面、坑洼路段时，路面传递的冲击载荷会先作用在车桥位置，再通过板簧的叠片间相对滑动、整体弯曲变形来吸收冲击能量，避免刚性冲击直接传递到车架与货厢，既保护车架结构不会因瞬时过载出现开裂变形，也能降低货厢内运载货物的颠簸损耗，在轻卡、微卡、低速农用车辆、小型工程作业车辆的前悬架与后悬架配置中，这类等强度多片板簧的应用占比极高。

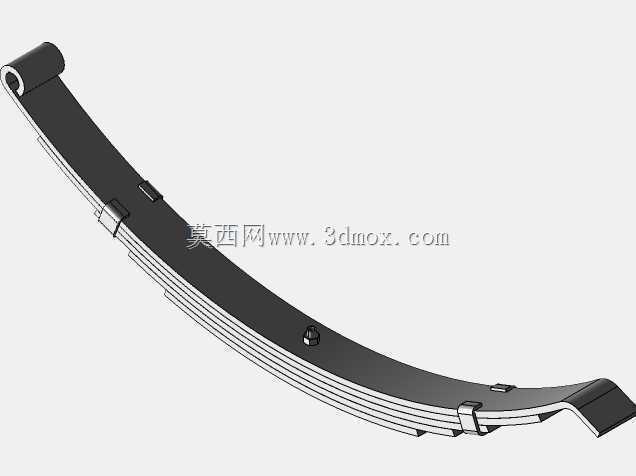

　　从结构设计逻辑来看，这类多片板簧采用长度逐片递减的叠合结构，最长的主片两端加工有卷耳结构，一端通过销轴与车架前端的固定吊耳铰接，另一端与车架上的活动吊耳连接，用来适配板簧变形时的长度变化，避免变形过程中出现运动卡滞。每片钢板的曲率在自由状态下存在细微差异，装配完成后通过中心螺栓与多个U型抱箍将所有片体紧固为整体，预紧应力的设置会让片间在空载状态下就保持紧密贴合，避免车辆空载行驶时片体之间出现撞击异响。设计过程中需要重点核算不同载荷下的板簧变形量，确保满载状态下的弧高符合整车姿态要求，同时要校核主片卷耳位置的应力集中情况，卷耳与片体过渡位置通常会做圆弧过渡处理，避免长期交变载荷下出现疲劳断裂。

　　安装边界方面，板簧中部通过U型螺栓刚性固定在车桥的安装座上，安装面的平面度公差需要控制在合理范围内，避免装配时给板簧施加额外的装配预应力，加速片体的疲劳损坏。两端卷耳的销轴孔同轴度需要匹配车架吊耳的安装位置，同轴度偏差过大会导致板簧工作时出现附加扭转应力，大幅缩短使用寿命。片间的接触区域在设计时会预留润滑脂填充空间，长期使用过程中可以通过定期加注润滑脂降低片间滑动摩擦系数，减少磨损带来的板簧刚度衰减。抱箍的位置设置需要避开板簧工作时的大变形区域，既起到约束片体横向错位的作用，也不会干涉板簧的正常弯曲变形。

　　实际选型匹配过程中，需要根据车辆的额定轴载、悬架偏频要求来确定板簧的片数、单片厚度、片体宽度与总展开长度，偏频设置过高会导致车辆行驶平顺性变差，驾乘颠簸感强烈；偏频过低则会导致板簧变形量过大，容易在冲击载荷下出现反弓、断片问题。三维建模过程中需要准确还原每一片板簧的自由曲率、端部倒角结构、中心孔位置、抱箍安装位，同时要模拟装配后的预紧状态，确保运动仿真时板簧的变形轨迹与实际工作状态一致，为后续的车架安装点设计、减震器匹配、缓冲块位置设置提供准确的数模参考。这类板簧结构的数模还可以用于底盘总布置的间隙校核，确认板簧在最大压缩、最大拉伸行程时不会与周边的车架纵梁、制动管路、线束、油箱等部件发生运动干涉，减少后续实车试制阶段的结构修改工作量。
