工业级5TR制冷机组结构三维设计

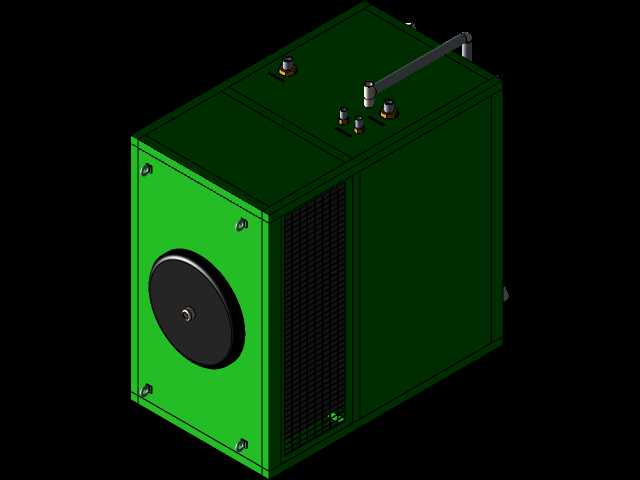

　　在工业温控与制程冷却场景中，这类5TR规格的制冷单元是中小功率冷却需求里的常用配置，常见于注塑模具冷却、激光加工设备温控、小型反应釜夹套降温、精密机床切削液恒温等工况，单台制冷量覆盖5冷吨区间，适配需要稳定低温介质输出的中小型生产工位，无需搭建集中式冷冻水系统即可独立完成冷却循环，对车间场地的适配性较强。从结构设计逻辑来看，整机采用一体式集成布局，将压缩制冷核心部件、冷凝换热段、循环管路、电气控制单元全部整合在立式箱型壳体内，外壳主体采用钣金折弯拼接结构，正面预留大面积通风栅格用于冷凝侧的空气流通，侧部设置圆形检修盖板，方便后期对内部核心部件进行维护操作，无需完全拆解整机外壳即可完成常规滤芯更换、管路检漏等作业。

　　顶部预留的多组管路接口分别对应冷冻水出水、回水、冷凝水排放以及冷媒充注接口，接口采用标准管螺纹设计，可直接对接现场的冷却循环管路，减少现场二次配管的改装工作量；外置的管路接头做了加高防护处理，避免运输与安装过程中磕碰造成接口变形。整机的安装边界设计充分考虑了车间靠墙布置的需求，背部预留足够的通风间隙，底部可适配标准减震脚轮或者固定地脚，既可以作为移动冷却单元在多工位间轮换使用，也可以通过地脚螺栓固定在指定工位长期运行。设计过程中对内部部件的配重做了均衡处理，将重量较大的压缩机单元布置在箱体下部靠近重心的位置，降低整机运行时的振动幅度，冷凝风机与换热翅片组布置在侧部通风栅格对应位置，形成直通风道，减少风阻带来的能耗损失，

　　管路走向沿箱体内部加强筋排布，通过管卡做多点固定，避免设备运行时管路振动引发的焊缝开裂问题。电气控制腔与制冷腔做了分隔式设计，避免制冷段产生的凝露进入电气部分引发短路故障，控制元件的安装位置预留了操作空间，日常参数调整、故障排查无需深入制冷腔体内部。这类制冷单元的实际运行逻辑是通过压缩冷媒完成相变换热，将循环水的温度稳定控制在设定区间，相比开放式冷却塔，它可以提供更低且更稳定的出水温度，不受环境湿球温度的限制，同时闭式循环结构可以避免循环水被外界杂质污染，减少管路堵塞与结垢的概率，对精密加工类需要高精度温控的场景适配性更好。在建模过程中，所有钣金件的折弯系数、焊缝预留位置都按照实际加工工艺做了还原，

　　管路的弯折半径符合冷媒管路的施工规范，避免出现过小弯折造成的冷媒节流问题，外壳的固定螺丝孔位全部做了对位处理，装配时不会出现孔位错位的情况，各个部件的装配间隙预留了后期安装保温棉的空间，整机做保温处理后可以减少冷量损耗，提升运行效率。
