往复式压缩机多曲拐曲轴结构设计

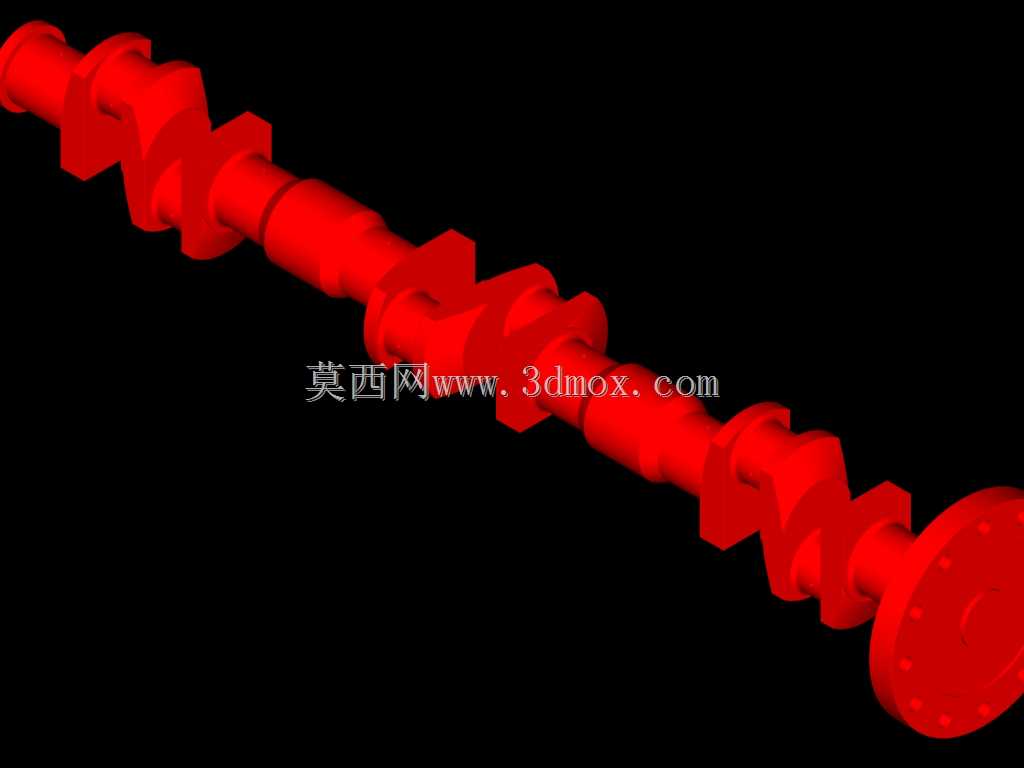

　　在石油炼化、化工气体输送、制冷系统、高压气源站等工业场景中，往复式压缩机是实现气体增压输送的核心动设备，而曲轴作为整套压缩机组的动力输入与运动转换核心部件，直接决定了整机的运行可靠性、动力输出效率与连续运转寿命。这套曲轴结构针对多列往复式压缩机的布局需求设计，整体采用多曲拐错位排布的结构形式，能够将主轴输入的旋转运动，通过连杆机构转化为各列活塞的往复直线运动，完成气体的吸气、压缩、排气全周期工作过程。

　　从功能特性来看，该曲轴的曲拐按照压缩机的列数与气缸夹角做等角度错位布置，能够让各列活塞的往复惯性力与旋转惯性力在曲轴运转过程中实现大部分自平衡，大幅降低机组运行时的振动幅值，减少主轴承座的交变载荷冲击，避免机组因长期振动出现连接螺栓松动、管路焊缝开裂、轴瓦偏磨等常见故障。曲轴的动力输入端设置有法兰连接结构，可通过联轴器与驱动电机、内燃机等动力源的输出轴刚性连接，法兰端面上加工有均匀分布的螺栓孔与定位止口，能够保证动力传输过程中的同轴度要求，避免高速运转时出现偏心甩动的问题。输出端的各曲拐轴颈表面均做了高精度加工处理，表面粗糙度控制在适配轴瓦滑动摩擦的区间内，能够保证连杆大头轴瓦与轴颈之间形成稳定的润滑油膜，减少运转过程中的摩擦磨损，延长部件的维护周期。

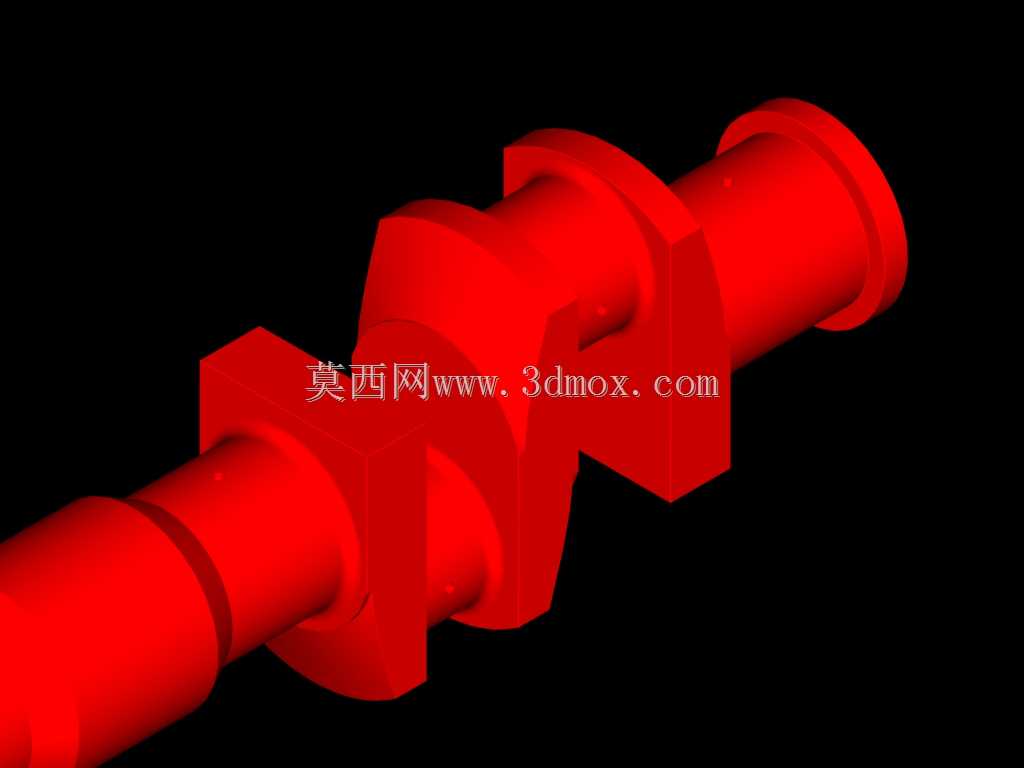

　　在设计思路层面，该曲轴的结构排布充分考虑了往复式压缩机的载荷特性：曲拐与主轴颈之间的过渡位置均采用大圆角过渡结构，避免应力集中导致的曲轴疲劳断裂问题，这一设计细节直接决定了曲轴在长期交变载荷下的使用寿命，毕竟往复式压缩机运转过程中，曲轴每个旋转周期都会承受活塞传递的气体爆发力、往复运动件惯性力、旋转离心力的复合交变载荷，应力集中位置很容易萌生疲劳裂纹，最终引发断轴故障。曲轴的轴向尺寸与各曲拐的相对位置严格匹配对应机型的气缸中心距、连杆长度、活塞行程参数，安装时可直接适配对应机型的曲轴箱腔体，不需要额外做结构修整；主轴颈的直径尺寸与曲轴箱主轴承座的轴瓦安装尺寸完全匹配，能够保证曲轴装入后径向间隙处于设计要求范围内，既不会因间隙过大出现运转晃动，也不会因间隙过小导致润滑不足、轴瓦烧蚀。

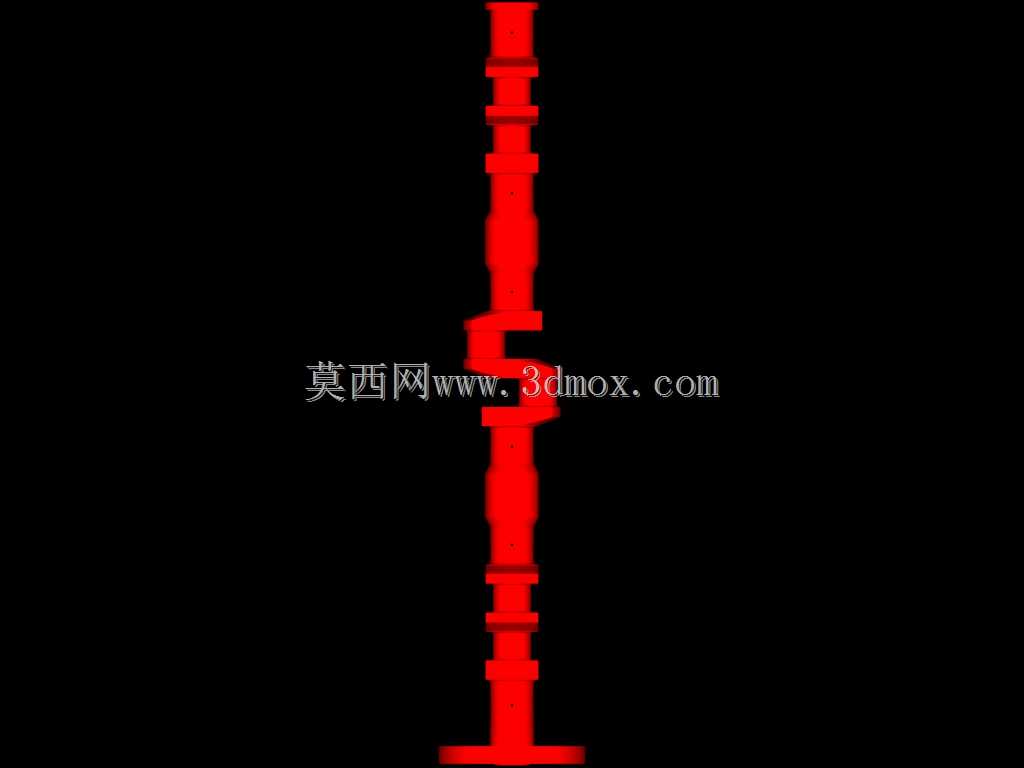

　　从安装边界来看，该曲轴的整体轴向长度适配对应列数压缩机的曲轴箱内部安装空间，装入后两端主轴颈可直接架在箱体两侧的主轴承座上，输入端法兰伸出曲轴箱端盖的长度符合联轴器安装的轴向尺寸要求，不会出现与端盖、密封件干涉的问题。各曲拐的偏心距严格对应压缩机的活塞行程设计，能够保证活塞在气缸内的往复运动到达设计要求的上止点与下止点位置，避免出现活塞撞缸、余隙容积过大导致压缩效率下降的问题。曲轴上预留有润滑油道的加工位置，运转时压力润滑油可通过主轴颈内部的油道输送到各曲拐轴颈表面，为连杆大头轴瓦提供持续的压力润滑，同时带走摩擦产生的热量，保证运动副的工作温度处于合理区间。

　　在实际应用中，这类多曲拐曲轴多用于中高压多列往复式压缩机，相比单列曲轴，其动力输出更平稳，整机振动更小，适合需要连续24小时运转的工业生产场景。建模过程中严格按照实际加工的公差要求做了结构还原，包括过渡圆角、油孔位置、法兰螺栓孔分布、轴颈的配合尺寸等细节都做了准确呈现，能够直接用于压缩机的结构装配校验、运动仿真分析、零部件加工出图等工作场景。结构设计时还考虑了曲轴的动平衡需求，各曲拐的配重结构与曲拐本身集成一体，能够在曲轴加工完成后通过少量的动平衡去重处理，就达到高精度动平衡要求，进一步降低高速运转时的振动水平，适配高转速压缩机的运行需求。
