半密封冷凝制冷机组结构设计

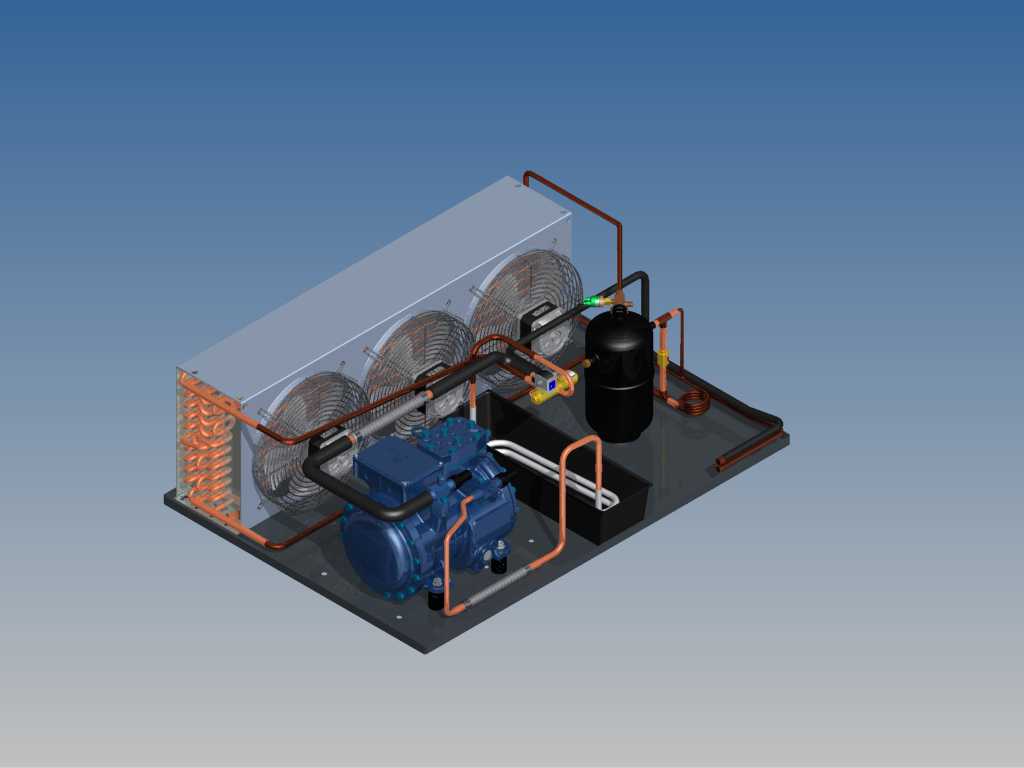

　　在商用冷链、工业低温冷却、中小型冷库配套的场景里，半密封冷凝装置是整套制冷循环的核心集成单元，区别于分体式散件组装的冷凝段，这类集成式机组把压缩做功、风冷换热、气液分离、管路阀件全部整合在统一安装底座上，现场安装时仅需对接蒸发器侧的供液、回气管路以及供电线路即可投入使用，大幅降低现场施工的管路排布、部件定位工作量，也减少了现场焊接带来的泄漏隐患。从结构布局来看，整套装置的核心动力部件为半密封式压缩机，布置在底座靠前的位置，压缩机的吸气口直接对接回气总管，排气口通过紫铜管路连接至风冷冷凝器的进气集管，压缩机底部设置了减震垫与底座固定，抵消运行过程中活塞往复运动带来的振动传递，避免管路长期受振动应力出现疲劳开裂。

　　风冷换热段采用三风机顶置布局，冷凝器为铜管铝翅片结构，铜管路采用错排排布提升换热效率，翅片采用开窗式结构强化空气侧扰流，风机为轴流风机，运行时带动空气横向穿过翅片间隙，把压缩机排出的高温高压气态制冷剂的热量带走，使其冷凝为中温高压的液态制冷剂。在冷凝器的出液侧，管路依次接入干燥过滤器、视液镜、电磁阀，再连接至储液器，储液器布置在压缩机侧方的底座位置，作用是储存制冷循环中多余的液态制冷剂，适配不同负荷下的制冷剂流量变化，避免液态制冷剂进入压缩机造成液击故障。整套装置的管路全部采用紫铜管弯折成型，管路弯折处采用大圆弧过渡，减少制冷剂流动的阻力损失，管路之间通过管卡固定在底座或者支架上，相邻管路之间预留足够的间隙，

　　避免运行过程中管路碰撞产生异响，同时也方便后期检修时对单个阀件进行拆卸更换。底座采用折弯钢板焊接成型，表面做喷塑防锈处理，底座上预留了标准化的安装固定孔位，孔位尺寸匹配常规商用制冷机组的安装机架规格，整套装置的安装边界充分考虑了常规机房的空间限制，宽度方向预留了风机检修的操作空间，高度方向不遮挡风机的进风出风通道，侧面预留了阀件操作的空间，方便后期运行过程中对压力检测口、阀件开关进行操作。从设计思路上，这套装置优先考虑了运行可靠性与维护便捷性，所有易损部件比如风机、过滤器、电磁阀都布置在便于伸手操作的位置，不需要拆解其他部件即可完成更换；压缩机的接线盒朝向外侧，方便电气接线操作；高压保护、低压保护的压力控制器布置在压缩机排气侧附近，

　　检测管路短，压力反馈灵敏，出现压力异常时可以快速触发保护停机，避免压缩机过载损坏。在实际应用中，这类半密封冷凝装置可以适配不同蒸发温度的需求，通过调整膨胀阀的选型与压缩机的参数匹配，可以覆盖冷藏、冷冻、工艺冷却等多种工况，相比开启式冷凝机组，半密封结构的压缩机轴封泄漏风险更低，长期运行的制冷剂泄漏量更小，维护周期更长；相比全封闭压缩机的冷凝机组，半密封结构的压缩机可以在现场进行阀片、轴承等部件的检修，不需要整体更换压缩机，大幅降低后期的运维成本。整套装置的管路布局充分考虑了回油需求，压缩机的排气立管、回气管路都设置了合理的倾斜角度，保证润滑油可以随着制冷剂气流顺利回到压缩机曲轴箱，避免出现压缩机缺油磨损的问题；储液器的进出液管位置设计也考虑了液位变化的影响，保证不同负荷下出液管都能输出稳定的液态制冷剂，不会出现气态制冷剂进入供液管路造成膨胀阀供液不足的问题。风冷冷凝器的风机设置了独立的接线端子，用户可以根据环境温度的变化调整风机的运行台数，在冬季低温环境下可以减少运行风机数量，保证冷凝压力维持在合理区间，避免冷凝压力过低造成膨胀阀前后压差不足，影响制冷系统的供液效率。
