叠片式板换换热单元结构设计

　　在化工、暖通、食品加工、动力配套等诸多工业场景里，换热环节的效率直接决定整套系统的能耗水平与运行稳定性，这款叠片式板型换热结构，正是针对中小流量、高换热效率需求的工况做的结构设计。不同于传统管壳式换热器的大体积冗余设计，该结构采用多层金属板片叠压的核心架构，相邻板片间形成交替排布的冷热介质流道，两种介质在各自流道内逆向流动，通过金属板片完成热量传递，相比同换热功率的管壳式设备，整体占地空间可缩减六成以上，换热系数能达到管壳式的三到四倍，非常适合安装空间局促、对换热响应速度有要求的配套场景。

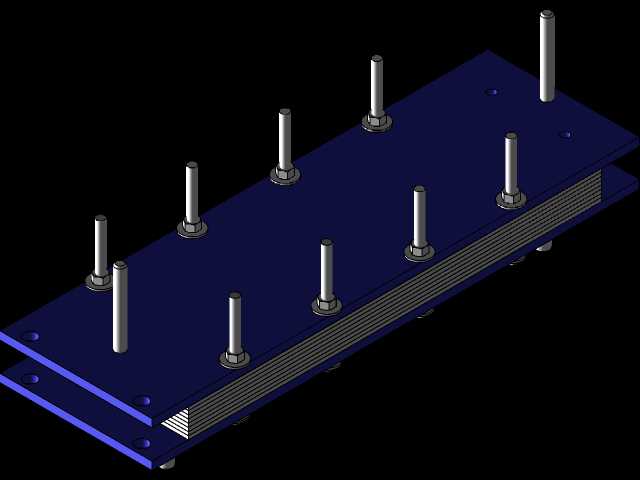

　　从结构设计逻辑来看，核心换热板片采用统一的冲压成型版型，板片表面压制有规则的导流凹凸结构，一方面可以在介质流动时形成适度湍流，破坏层流边界层降低热阻，提升整体传热效率，另一方面凹凸结构互相支撑，能在叠压后形成稳定的流道间隙，同时提升板片组整体的承压能力，避免运行过程中板片受压变形导致流道堵塞或者介质串漏。板片组上下两端设置整体式压紧端板，端板上预留了均匀排布的拉杆安装孔位，通过贯穿两端板的长拉杆配合六角螺母锁紧，将整叠板片均匀压紧，板片之间的密封依靠嵌在板片密封槽内的密封垫实现，可根据不同介质的耐腐蚀、耐温需求匹配不同材质的密封件，拆装维护时只需松开对应拉杆螺母即可拆开板片组，清理流道内的结垢或者更换损坏的板片、密封垫，相比焊接式换热结构维护成本低很多。

　　安装边界方面，两端的压紧端板上预留了介质进出的接口位置，可根据现场管路走向选择同侧或者异侧接管，端板外侧预留的安装支耳结构可直接通过螺栓固定在安装支架或者设备基座上，不需要额外做复杂的适配机架。拉杆的长度根据板片叠装数量做匹配，预留了合理的锁紧调节余量，现场安装时可按照对角顺序逐步拧紧螺母，保证各位置压紧力均匀，避免局部压紧力不足导致泄漏，或者压紧力过大压损密封垫、板片。流道的间隙设计兼顾了换热效率与介质通过性，对于常规的清水、导热油、低粘度工艺介质都能顺畅通过，不容易出现流道堵塞问题，如果是含有少量细小颗粒的介质，也可通过调整板片叠装间隙适配，不需要整体更换核心结构。

　　实际应用中，这类换热结构可配套在暖通空调系统里做冷热水热量交换，也可在化工生产流程里做工艺介质的冷却、加热，在食品加工领域做物料的杀菌升温或者冷却降温，还能在液压系统、动力机组里做润滑油、冷却液的散热，适配的工况压力、温度范围覆盖绝大多数中小工业换热场景。设计过程中对端板的受力做了校核，保证在额定工作压力下端板的变形量在允许范围内，不会因为端板翘曲导致板片组密封失效，拉杆的直径、数量根据承压等级做匹配，避免拉杆受力过大出现拉伸变形。板片的导流结构经过流道仿真优化，介质在流道内分布均匀，没有流动死区，既提升了换热效率，也减少了杂质在流道内沉积结垢的概率，延长设备连续运行的周期。
