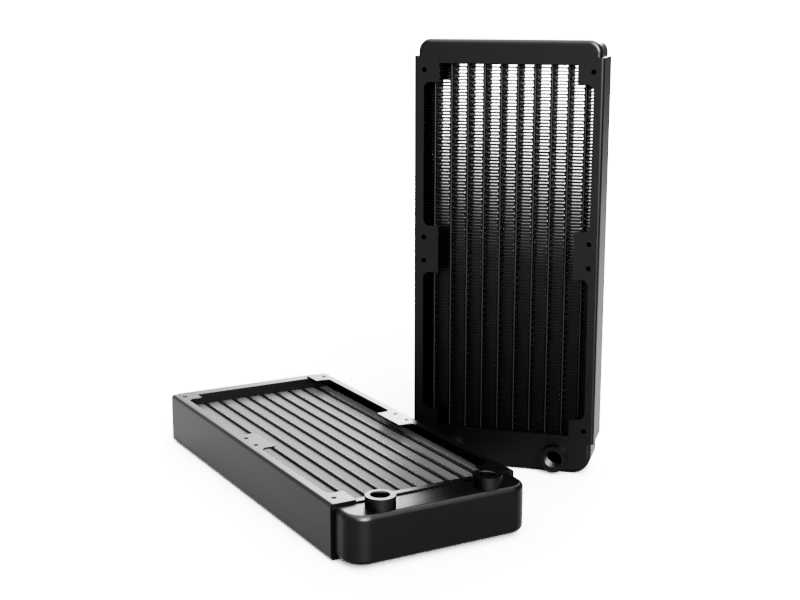

240mm规格电脑水冷散热排结构设计

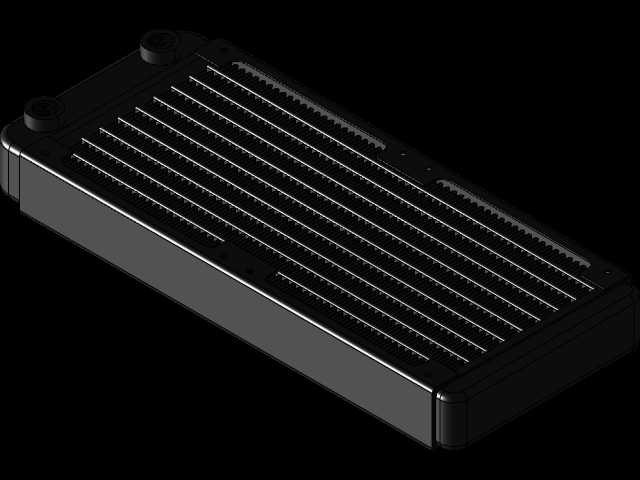

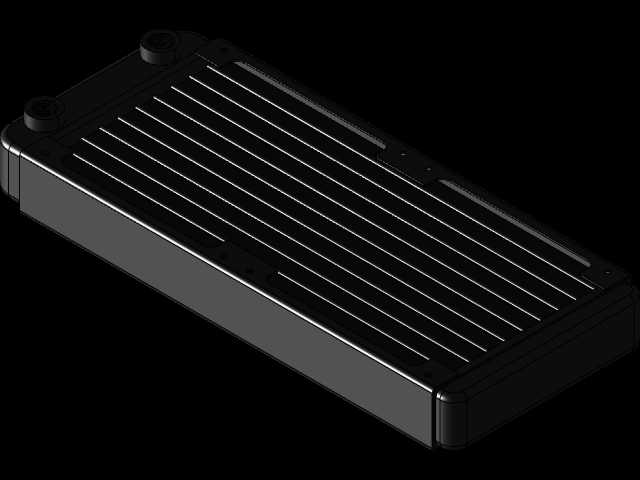

　　在PC硬件散热、小型工业液冷温控、激光模组冷却这类需要紧凑换热结构的场景里，240mm规格的水冷排一直是兼顾换热效率与安装适配性的主流选型，这次的结构设计完全围绕实际装机与设备集成的边界条件展开，没有做脱离应用的冗余造型。先从安装边界说起，240mm的核心尺寸是对应两个120mm标准风扇的安装位，整体长度严格控制在275mm以内，宽度匹配120mm风扇的120mm安装孔距，厚度方向做了两种差异化设计，分别对应不同的空间余量场景——薄款厚度控制在30mm以内，适合ITX小机箱、嵌入式工业设备这类内部空间局促的安装环境，厚款厚度做到45mm，内部流道与鳍片密度做了优化，适合对散热冗余要求更高的超频主机、持续高负载运行的小型液冷设备。两种结构的安装孔位完全统一，侧边预留的G1/4标准水嘴接口位置保持一致，用户更换不同厚度的散热排时不需要重新调整管路走位，也不需要重新加工设备上的安装固定孔，互换性很强。设计过程中特意做了两种细节度的结构区分，低细节版本省略了内部细密鳍片的建模，只保留外部壳体、水室、安装孔位、接口的完整结构，主要用于整机装配的干涉检查、布局仿真阶段，这类场景下不需要还原内部鳍片细节，能大幅降低装配体的文件体量，提升大装配下的旋转、仿真运算效率；高细节版本完整还原了内部的微通道鳍片结构、流道分隔挡板、水室导流结构，可用于散热效率仿真、流道阻力计算、产品开模前的结构验证，鳍片的间距控制在1.2mm，片厚0.15mm，

　　这个参数是经过流阻与换热效率平衡后的取值，既不会因为鳍片过密导致冷液流阻过大增加水泵负载，也不会因为鳍片间距过大降低有效换热面积。从功能特性上看，散热排的核心作用是通过冷液将发热源的热量传导到金属鳍片，再通过风扇形成的强制对流把热量散到空气中，所以结构设计上特意将进出水嘴设置在同一侧的水室两端，内部流道做了多回程的折返设计，让冷液在散热排内部的流动路径更长，和鳍片的热交换更充分，避免出现短流导致部分鳍片没有参与换热的问题。外壳采用圆角过渡设计，没有尖锐的棱角，一方面是避免装机过程中划伤操作人员或者割坏水管，另一方面也能降低边角处的风阻，让风扇吹出的气流更均匀地覆盖整个鳍片区域，减少边角处的气流紊流损失。固定孔位做了沉台设计，

　　安装螺丝拧入后不会突出散热排表面，避免和风扇或者机箱安装位产生干涉，沉台深度匹配标准M3安装螺丝的头部高度，安装后螺丝头部完全沉入沉台，表面平整。在实际应用场景中，这类240mm水冷排除了常规的台式电脑CPU、显卡散热之外，还可以用于小型激光雕刻机的激光头冷却、迷你ITX工控主机的CPU散热、小型3D打印机的热端冷却、甚至是部分便携式医疗检测设备的温控模块散热，因为其标准的120mm风扇安装孔距是行业通用尺寸，不管是消费级硬件还是工业小型设备，都能很方便地找到适配的固定支架与风扇配件。设计时还考虑了不同使用场景的安装方向问题，不管是水平安装、垂直安装还是倾斜安装，内部的流道结构都不会出现积气的死角，水室顶部预留了排气的结构位置，

　　用户初次加注冷液时可以很方便地排净内部空气，避免气堵导致冷液循环不畅影响散热效果。壳体的密封结构采用一体化压合的设计思路，水室和主散热体的连接位预留了密封胶圈的安装槽，不需要额外打胶就能实现可靠密封，降低组装难度，也方便后期维护拆解。两种细节度的模型完全匹配不同阶段的设计需求，做整机布局的时候用简化版快速调用，做散热性能验证的时候用高细节版做仿真分析，不需要设计师再针对不同使用场景重复建模，能大幅提升结构设计阶段的工作效率。整个结构的外形没有做多余的装饰性造型，所有的结构特征都服务于功能实现，外部的加强筋设置在水室的背面，既提升了水室的结构强度，避免安装时用力过度导致水室开裂，又不会阻挡鳍片区域的通风面积，不会影响散热效率。
