在机械加工划线、教学实验角度标定、小型工装调试找正的场景里,这类半圆式角度测量构件是出镜率极高的基础辅助工具,不同于数显角度仪的电子传感逻辑,纯机械刻度的量角器不存在电量耗尽、传感漂移的问题,在车间油污、切削液飞溅的复杂工况下依然能保持稳定的测量可靠性,很多一线钳工在台虎钳上夹持工件划角度线时,第一反应就是摸出这类量角器配合划针完成基准标定。

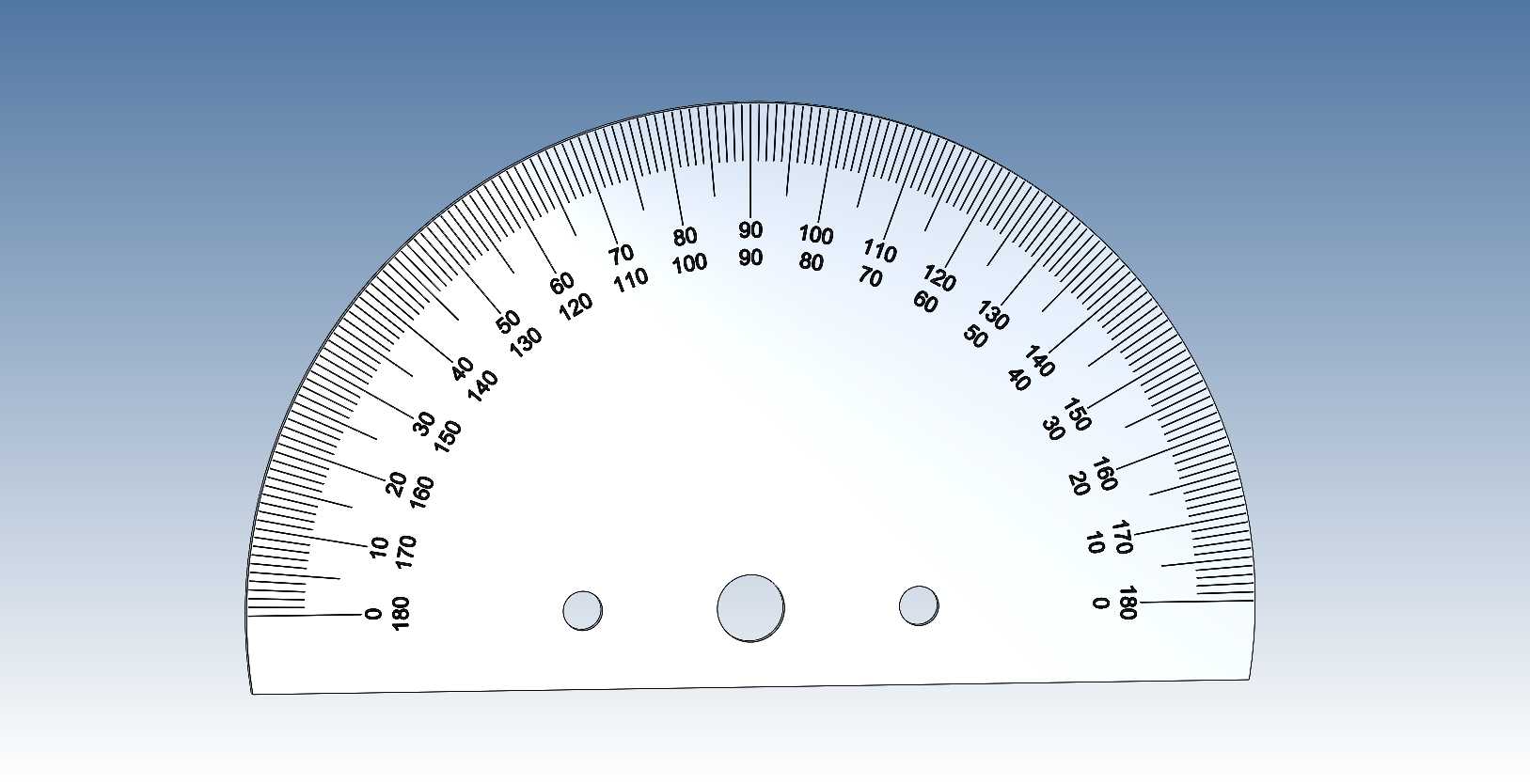

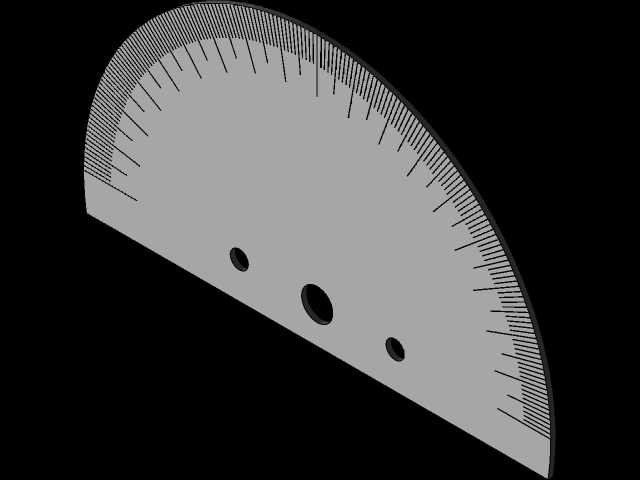

从结构设计逻辑来看,这款量角器采用180度半圆轮廓,本体采用平直底边作为测量基准边,底边处设置三个安装定位孔,中间大孔为核心定位基准,两侧小孔为防转固定孔,实际使用时既可以通过中心孔穿入定位销将量角器固定在工装转盘上作为角度刻度盘使用,也可以手持量角器将底边贴合工件基准面完成角度划线。刻度采用双向对称排布设计,左右两侧均从0度起始延伸至180度,每一度区间细分十小格,分度值达到0.5度,既可以从左侧基准读取角度,也可以从右侧基准读取,适配不同操作习惯的使用者,也能在工件摆放方向受限时不用挪动工件直接完成读数,减少二次装夹找正的时间损耗。
设计过程中首先要保证刻度线的蚀刻精度,所有刻度线的圆心必须与中心安装孔的圆心完全重合,否则会出现角度读数偏差,刻度线的长度做了差异化设计,整十度刻度线最长,五度刻度线长度次之,单度刻度线最短,分度小线长度最短,操作人员在快速读数时可以通过刻度线长度快速定位整十、整五刻度,不用逐格计数,提升读数效率。本体边缘做了轻微的倒角处理,避免锋利边缘划伤操作人员手部,也能减少工件磕碰导致的刻度边缘卷边变形,三个安装孔的孔位公差控制在H7级别,保证安装后量角器不会出现偏心晃动,固定后刻度盘与回转部件的同轴度误差控制在0.02mm以内,避免安装偏差带来的系统测量误差。
从安装边界来看,这款量角器的平直底边长度覆盖整个半圆直径,安装时基准边的贴合平面平面度要求不低于0.03mm,否则会出现量角器翘曲导致刻度面与测量基准不平行,带来读数视差。中心安装孔的孔径适配常用的M6定位销,两侧小孔适配M4紧固螺钉,安装时不需要额外制作转接板,可以直接固定在标准回转工作台、小型分度夹具的端面,作为可视化角度指示部件使用。本体厚度控制在2mm,既保证了足够的结构刚性,手持测量时不会出现弯折变形,也不会因为厚度过大导致划线时刻度面与工件表面间隙过大,带来划线偏差。
实际使用场景中,除了常规的工件角度划线,这类量角器还可以作为小型实验台的角度指示盘,固定在转轴端面配合指针完成转动角度的直观显示,不需要额外安装数显模块就能实现0-180度范围内的角度快速读取,在学生金工实习、基础钳工技能考核场景中,这类纯机械量角器也是必备的训练工具,能帮助初学者建立角度测量的基准概念,理解机械刻度的读数逻辑,相比电子测量工具更能锻炼操作人员的基础测量技能。在设备维修调试场景中,维修人员可以快速将其贴合在转动部件的基准面,快速判断部件的转动角度是否在设计要求范围内,不需要携带复杂的测量仪器,大幅提升现场调试的效率。
设计时还考虑了长期使用的耐磨性能,刻度面采用哑光处理,避免车间强光照射下出现反光导致读数困难,刻度线蚀刻深度控制在0.1mm,填充深色耐磨涂层,长期摩擦使用也不会出现刻度磨损脱落的问题,本体边缘的平直度经过精磨处理,作为测量基准边使用时,与工件表面的贴合缝隙不大于0.01mm,保证角度测量的基准精度。
