机械式游标卡尺精密测量工具结构

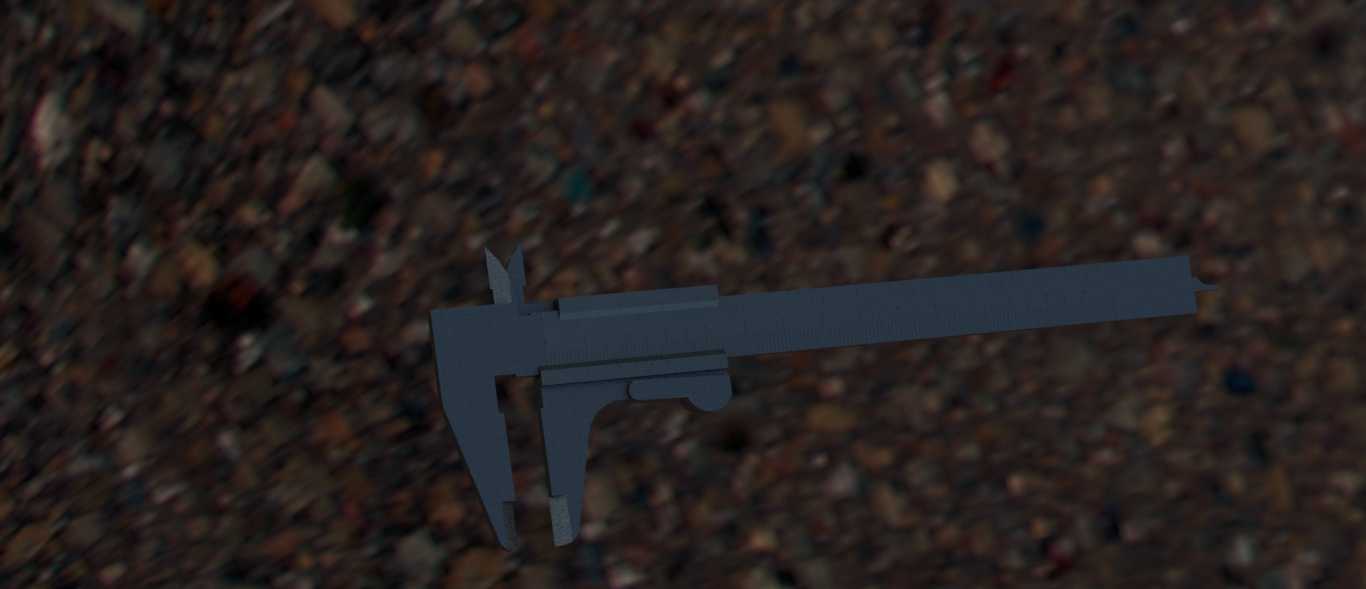

　　在机械加工现场的工序检验环节，游标卡尺是一线操作人员和质检人员最常取用的接触式测量器具，从毛坯件的余量核查到精加工件的尺寸确认，从工装夹具的装夹定位校准到装配环节的配合间隙核验，这类手动量具不需要外接电源或气源，对使用环境的温湿度、振动条件容忍度高，在机加工车间、装配工段、五金维修站点甚至野外设备检修场景都能稳定发挥作用。这款游标卡尺的结构设计遵循经典的机械式测量逻辑，主尺本体采用长条形刚性尺身作为基准载体，尺身一侧加工有固定量爪，包含用于测量工件外径的外测量爪与用于测量内孔尺寸的内测量爪，配套的滑动游标尺架套在主尺上，可沿尺身导轨平稳滑动，滑动架上对应设置活动量爪，与固定量爪配合形成测量卡口，滑动架上还集成了深度测量杆，

　　可伸入盲孔、台阶槽内部完成深度尺寸的测量，实现一器多用，覆盖外径、内径、深度、台阶差四类常见尺寸的测量需求。从结构设计的细节来看，尺身的导轨面做了贴合度优化，滑动架与尺身的配合间隙控制在合理范围，既保证滑动过程无卡滞，又避免间隙过大带来的测量示值偏差，滑动架上设置的锁紧装置可在量爪贴合被测面后锁定游标尺位置，方便操作人员读取数值，避免移动过程中尺架窜动导致读数失真。量爪的测量端面做了淬硬处理，提升工作面的耐磨性能，长期使用过程中不会因为频繁接触金属工件出现磨损塌边，保证测量接触面的平面度与平行度，这也是机械式游标卡尺能长期保持测量精度的核心设计要点。从安装与使用边界来看，这类游标卡尺的整体外形为细长杆状结构，

　　常规量程的产品整体长度略大于最大测量量程对应的尺寸，不需要额外的安装固定结构，使用时手持操作即可，存放时可放入配套的防护盒内，避免尺身弯曲变形、量爪磕碰损伤。在实际使用场景中，针对不同的测量对象，操作逻辑也有明确的工程规范：测量外径时需将外测量爪张开到略大于被测尺寸，缓慢推动滑动架让量爪贴合工件外圆表面，保持尺身与工件轴线垂直，避免斜向测量带来的尺寸偏大误差；测量内孔时需将内测量爪伸入孔内，让量爪贴合孔壁的直径方向，轻微晃动尺身找到最大读数值即为实际内径尺寸；测量深度时需将尺身尾部的深度测量基准面贴合在工件的台阶端面上，缓慢推动滑动架让深度杆接触孔底，读取的数值即为台阶深度或盲孔深度。在建模过程中，需要重点还原各部件的配合关系：

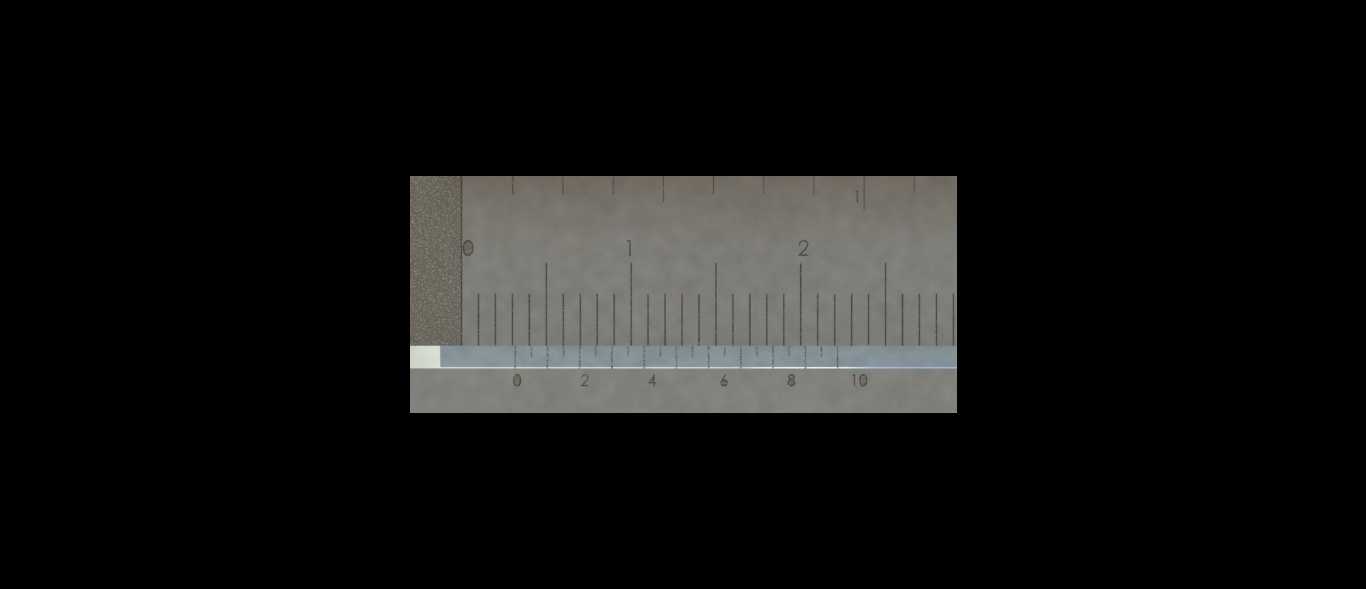

　　主尺的刻度基准面与滑动架的游标刻度面需保持平行，量爪的测量工作面与尺身长度方向的垂直度要符合实际产品的形位公差要求，滑动架与尺身的配合面要预留合理的滑动间隙，深度测量杆与尺身尾部导向孔的同轴度要控制到位，还原实际产品滑动顺畅无晃动的装配状态。不同于数显类测量工具，机械式游标卡尺不存在电路故障、电池亏电的问题，在存在切削液、油污的加工场景中可靠性更强，只要定期校准零位、避免磕碰变形，就能长期保持稳定的测量精度，是机械加工领域不可或缺的基础测量器具，其结构设计经过上百年的工程应用迭代，各部分的尺寸比例、操作力设置都已经形成了成熟的工程规范，建模时还原这些细节特征，才能准确呈现这款经典量具的结构特点。
