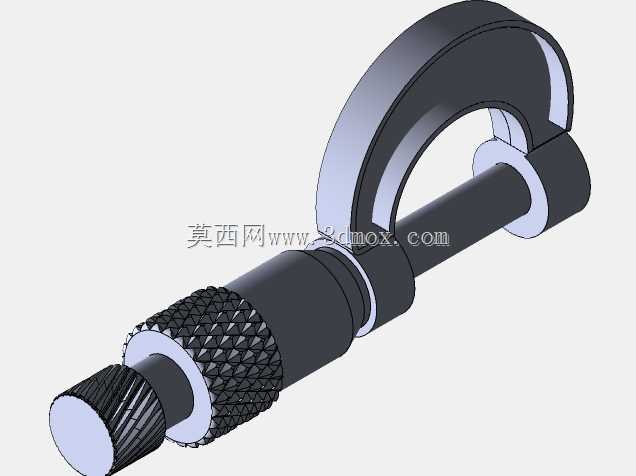

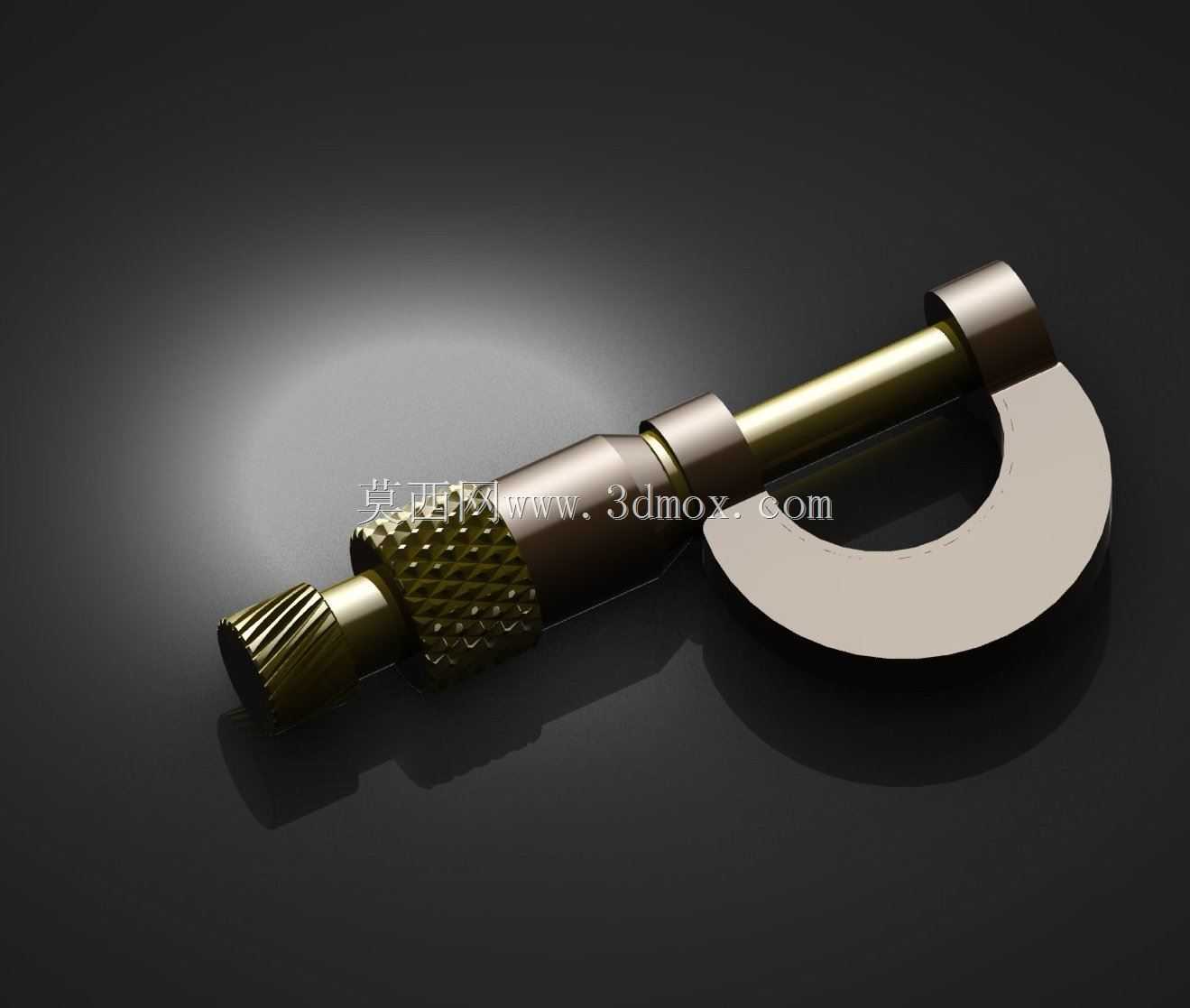

螺旋规精密测量构件三维造型设计

　　在机械加工的螺纹工序终检环节，螺旋规是一线质检工位绕不开的接触式测量器具，这套三维造型完整还原了实物的装配逻辑与细节特征，能直接用于测量工位的工装布局模拟、检测作业的人机工程校验，也可作为量具类产品结构迭代的设计参考基底。从实际使用场景来看，螺旋规主要用于外螺纹的螺距、牙型合规性快速判定，在紧固件生产车间、机加工班组的工序间巡检、成品入库全检环节都有高频应用，相比通用螺纹千分尺，它的检测效率更高，对操作工人的技能门槛更低，适合批量生产场景下的快速筛查。做这套造型的时候，最先敲定的是C型测砧的开口尺寸边界，这个尺寸直接决定了可检测螺纹工件的最大外径上限，测砧的圆弧过渡面做了等厚处理，和测微螺杆的同轴度公差在造型里通过装配约束做了预留，

　　实际加工中这个位置的形位公差会直接影响测量示值的稳定性，所以建模时测砧与尺架的配合面没有做简化处理，完整保留了过盈装配的定位止口结构。测微螺杆部分的造型花了较多精力，前端的测量头牙型是按照普通螺纹的基本牙型做的切除，滚花部位的网纹纹理没有用贴图敷衍，而是通过阵列特征做了等距的菱形凸起还原，这个细节不是为了视觉效果，实际使用中滚花的齿深、齿距直接影响手指拧动时的摩擦力，太浅容易打滑，太深容易积存铁屑和切削液，建模时参考了常用量具的滚花参数，齿距控制在0.8mm，齿深0.2mm，和市面主流量产螺旋规的握持手感参数对齐。锁紧装置的位置在尺架靠近测微螺杆的一侧，造型里保留了锁紧套的锥面配合结构，这个结构的作用是测量完成后锁定测微螺杆的位置，

　　方便读数或者批量比对，建模时没有把锁紧套和尺架做成合并实体，而是保留了独立的装配间隙，能直观展示锁紧动作的运动行程。从安装边界来看，这套螺旋规的整体长度控制在110mm左右，C型测砧的开口深度为32mm，能覆盖常规M3到M20的外螺纹检测需求，尺架的握持部位做了微弧处理，贴合手掌握持的自然弧度，长时间手持检测也不会有明显的硌手感。建模过程中特意把所有配合面的倒角、退刀槽都做了还原，比如测微螺杆和锁紧套配合位置的退刀槽宽度是2mm，这个细节很多简化模型会忽略，但实际加工中这个退刀槽是磨削工序的必备结构，没有的话磨床加工时会出现砂轮越程碰伤工作面的问题。另外测砧的测量面做了0.03mm的平面度预留，

　　在装配约束里和测微螺杆的测量面设置了平行度配合，这两个形位公差是螺旋规测量精度的核心保障，要是平行度超差，测量出来的螺距误差会超出允许范围，直接导致误判工件合格性。在做结构排布的时候，还考虑了车间实际使用的损耗场景，测砧的测量面做了加厚处理，厚度达到6mm，长期使用磨损后可以通过研磨修复，不用整体更换尺架，降低了量具的维护成本。滚花后方的轴颈位置做了直径1mm的卸荷槽，避免拧动测微螺杆时应力集中导致螺杆断裂，这个细节在很多廉价仿制品具上是缺失的，往往使用三五个月就会出现螺杆根部断裂的问题。这套造型的所有特征都是参数化构建的，要是后续需要调整可测量的螺纹规格范围，只需要修改测砧开口尺寸、测微螺杆长度这几个核心参数，就能快速衍生出不同量程的螺旋规模型，不用重新从零开始建模，对于做量具产品开发的结构工程师来说，能省不少前期造型的时间。另外在做装配干涉检查的时候，特意模拟了测微螺杆全行程伸缩的状态，确认了螺杆在最大伸出、最小缩回位置都不会和尺架、锁紧套发生运动干涉，运动行程预留了3mm的超程余量，避免使用时拧到行程极限顶坏内部螺纹副。
