密齿型铝制插片式散热结构件

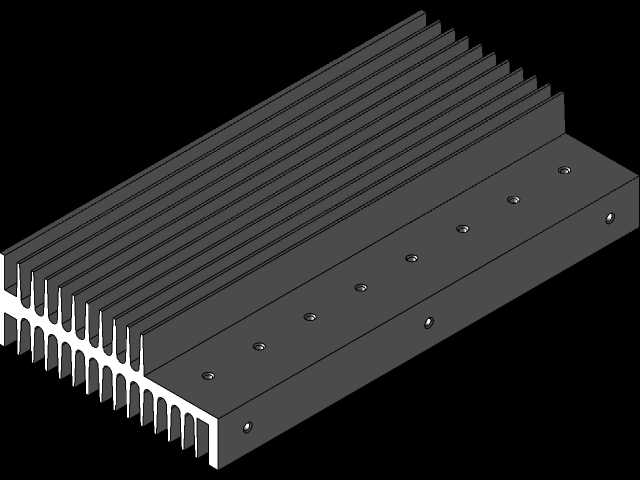

　　这款散热结构件主要面向中大功率电力电子器件的被动散热场景，常见于工业变频器、伺服驱动器、大功率电源模块、固态射频功放等设备的热管理环节，核心作用是将功率器件工作时产生的焦耳热快速传导至鳍片区域，通过自然对流或强制风冷将热量扩散到周边空气当中，避免功率器件因结温过高触发降频保护甚至永久性热击穿。从结构设计来看，主体采用一体化挤压成型的铝基底座搭配等间距排布的直齿鳍片，底座平面预留了多组规则排列的安装孔位，孔位采用沉孔设计，安装时可将内六角螺丝完全沉入孔内，保证底座与发热器件的贴合面完全平整，不会出现螺丝凸起导致的接触间隙，有效降低界面热阻。鳍片部分采用等厚直齿设计，齿间距经过对流换热效率优化，既不会因齿距过小导致风阻升高、

　　气流在鳍片间形成滞留死区，也不会因齿距过大浪费散热面积，在自然对流场景下，空气可顺着齿间通道形成稳定的烟囱效应，持续带走鳍片表面的热量；若搭配轴向风扇进行强制风冷，气流可无阻碍地贯穿整个鳍片阵列，换热效率较弯折鳍片结构提升15%以上。底座与鳍片的连接位置采用圆弧过渡结构，一方面降低挤压成型时的模具应力集中，避免生产过程中出现鳍片根部开裂的问题，另一方面可减少热传导路径上的截面突变，让底座吸收的热量更均匀地扩散到每一片鳍片上，避免局部鳍片温度过高导致整体散热能力冗余浪费。安装边界方面，底座的安装孔位采用对称式排布，可适配多种标准封装的功率模块安装尺寸，安装时只需在器件与散热底座之间涂覆均匀厚度的导热硅脂或加装导热垫片，

　　通过沉孔螺丝锁紧即可完成装配，锁紧扭矩需控制在合理区间，既要保证接触面充分贴合，也要避免扭矩过大导致底座变形、鳍片倾斜。在实际选型应用中，这款散热结构的热阻参数可覆盖百瓦级功率器件的散热需求，若应用在密闭机柜内部，可根据机柜内的环境温度预留20%左右的散热余量，适当增加鳍片长度或搭配低转速轴流风扇即可满足更高功率的散热要求。设计过程中需要重点关注底座的平面度公差，通常贴合面的平面度需要控制在0.05mm以内，表面粗糙度不超过Ra1.6，这样才能保证与发热器件的接触面积最大化，减少界面热阻的影响；鳍片的厚度公差需控制在±0.1mm范围内，避免因鳍片厚薄不均导致的热传导能力差异，同时也能保证挤压成型的成品率，减少后续机加工的工序量。

　　不同于带热管的复合散热结构，这款纯铝挤压式散热件没有额外的焊接或铆接工序，整体结构可靠性更高，在工业场景下的长期抗振动、抗温度冲击能力更强，不会出现长期使用后热管失效、鳍片松脱的问题，适合在-40℃到120℃的工作环境温度区间内长期稳定运行，广泛适配各类工业控制、电力电子类设备的散热需求，在结构设计时可直接根据安装孔位尺寸进行适配，无需额外修改散热件的主体结构，能够有效缩短设备的热设计开发周期，降低整机的物料成本。
